Meggitt Vibro-meter VM600 XMV16：16通道高精度振动监测，关键设备守护神！

描述

Vibro-meter 600-003 / 620-001-001-116 VM600 XMV16 是美捷特（Meggitt）集团旗下 Vibro-meter 品牌专为VM600 模块化机械监测系统设计的核心扩展振动监测模块，承担高精度振动数据采集、分析和状态诊断的核心任务。作为VM600 系统的 “智能分析引擎”，它与XIO16T 输入输出卡（如 620-002-000-113）形成 “信号调理 – 数据处理” 闭环，广泛应用于电力、石化、冶金等领域的旋转设备状态监测与预测性维护。

XMV16 模块采用高性能 DSP 处理器和实时操作系统（QNX），支持 16 路动态信号通道和 4 路转速通道的同步采集，可同时处理 FFT 分析、阶比跟踪、轴心轨迹等高级算法，满足燃气轮机、压缩机等复杂设备的多参数实时监测需求。其模块化设计支持热插拔，配合 VM600 机架（如 ABE040）实现系统无缝扩展，显著降低维护停机时间。通过内置的千兆以太网接口，XMV16 可直接与 CPUM 控制处理器模块（如 200-595 系列）和上位系统集成，实现振动数据的毫秒级同步传输。

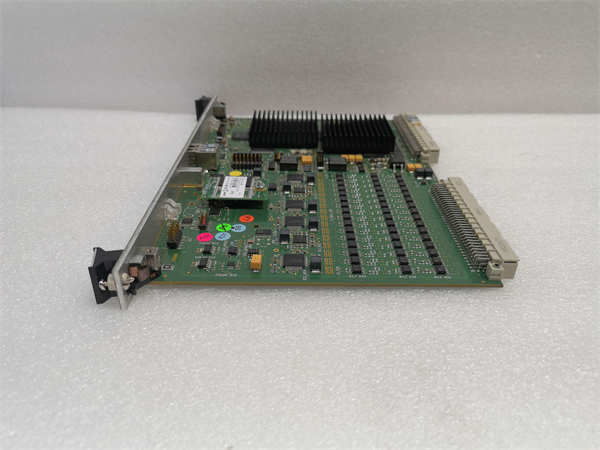

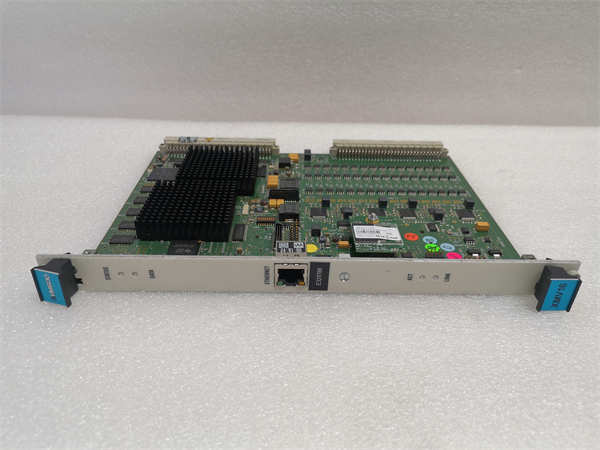

Vibro-meter 600-003 620-001-001-116 VM600 XMV16

技术规格

主要特点和优势

1. 高精度数据采集与智能诊断

• 24 位动态信号采集：支持 ±50V 满量程输入，可直接接入压电加速度计（如 CA311）、涡流位移传感器（如 3300XL）等主流设备，通过 XIO16T 的抗混叠滤波（-3dB@50kHz）和信号调理电路，实现噪声抑制比 > 90dB 的纯净信号输入。
• 多维度分析算法：内置 FFT 分析（分辨率高达 6400 线 / 500ms）、阶比跟踪（Order Tracking）、轴心轨迹（Orbit Plot）等 20 余种诊断工具，可识别齿轮箱齿面磨损、轴承滚动体故障等复杂特征。例如，在矿山球磨机监测中，通过频域分析快速定位齿轮啮合频率异常，联动变频器调节给料机负荷，避免设备过载。

2. 实时通信与无缝集成

• 千兆以太网接口：支持 Modbus TCP/OPC UA 协议，可直接与 VM600 CPUM 控制处理器模块（如 200-595-100-014）和上位系统（如西门子 PLC、艾默生 DCS）实现毫秒级数据同步。例如，在核电站反应堆冷却泵监测中，通过 OPC UA 接口与艾默生 Ovation 系统实时交互，实现轴振动数据的实时上传和保护指令的快速下发。
• 背板总线协同：与 XIO16T 通过 VM600 专用背板总线连接，信号传输延迟 < 10μs，确保动态信号与转速信号的相位一致性，适用于需要精确相位分析的场景（如压缩机叶轮不平衡诊断）。

3. 高可靠性冗余设计

• 双 XMV16 冗余配置：支持主备模块热冗余（需搭配 IOCR 卡），主备间数据同步延迟 < 5ms，确保在单模块故障时监测逻辑不中断。其继电器输出模块配备故障监测电路，可自动检测触点粘连并触发冗余通道切换，特别适合化工装置的紧急停车系统（ESD）。
• 宽温与抗干扰能力：620-001-001-116 XMV16扩展温度范围至 – 40°C 至 85°C，采用无风扇散热架构和铝制外壳，MTBF 超过 150,000 小时，可适应深海油气平台、极地风电等极端环境。

4. 灵活扩展与兼容性

• 模块化扩展能力：与 VM600 系列的MPC4 机械保护卡、XM16 诊断卡共享统一背板总线，支持最多 8 个 XMV16 级联，扩展至 128 路动态输入和 32 路转速输入，适配大型机组的多参数监测需求。
• 传感器兼容性：兼容 ±5V/±10V/4-20mA 等多种信号类型，可直接接入 Bently Nevada 3300、PCB Piezotronics 333B30 等主流传感器，减少因传感器更换导致的兼容性问题。

应用领域

1. 电力能源

• 燃气轮机监测：在联合循环电厂中，XMV16同步处理燃气轮机振动、汽轮机轴位移等信号，通过 Modbus TCP 链路传输至MPC4 控制器，当参数超标时触发备用泵启动，确保核安全级设备的连续运行。其宽温设计（-40°C 至 85°C）可适应户外风机舱的极端温度波动。
• 发电机状态评估：在核电站中，通过阶比跟踪算法分析发电机转子的扭振信号，提前识别绕组短路等潜在故障，结合 OPC UA 协议上传至云端平台，实现远程预测性维护。

2. 石油化工

• 压缩机故障预警：在乙烯裂解炉的监测中，XMV16过滤管道噪声，准确识别裂解气压缩机叶轮不平衡故障，通过 PROFINET 接口联动 ESD 系统紧急停机，避免非计划停车造成的经济损失。其冗余设计可抵御高压电机启停时的电网冲击，保障保护指令的确定性传输。
• 深海平台设备监测：在海上油气平台的压缩机舱中，620-001-001-116 XMV16适应 – 40°C 至 85°C 的极端温度范围，为XIO16T 和XM32 诊断卡提供稳定电力，确保振动信号的连续采集和分析。

3. 冶金与矿山

• 轧机振动控制：在钢铁厂热轧线中，XMV16实时采集轧辊振动数据，通过 OPC UA 协议上传至云端平台，支持在线辊型调整系统的精确控制。其高速通信能力（100Mbps）可同步齿轮箱振动和电机电流信号，实现负荷的动态平衡。
• 球磨机状态优化：在矿山球磨机系统中，通过 FFT 分析识别齿轮啮合频率异常，联动变频器调节给料机负荷，避免设备过载。其智能诊断功能可存储 10,000 条事件日志，支持历史数据回溯和故障复现分析。

4. 市政与环保

• 污水处理厂风机监测：在污水处理厂的大型风机监测中，XMV16识别叶轮不平衡故障后，通过继电器输出控制备用风机启动，并将状态数据上传至 SCADA 系统，实现远程运维和无人值守。其宽电压适应能力（24V DC ±10%）可兼容老旧厂站的电源系统。

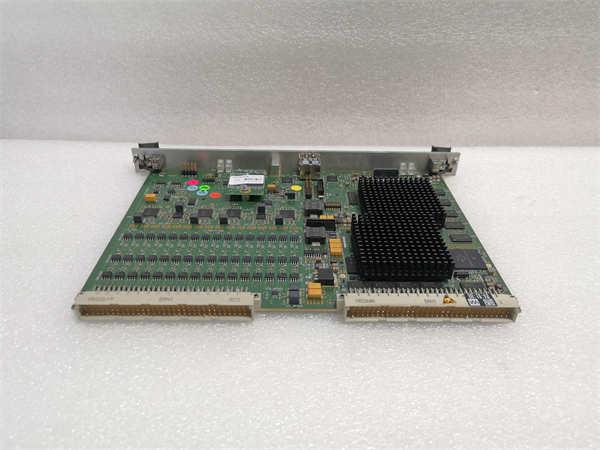

Vibro-meter 600-003 620-001-001-116 VM600 XMV16

相关产品

1. VM600 XIO16T 输入输出卡（620-002-000-113）：与XMV16配套使用，提供 16 路动态信号调理和 4 路转速输入，支持抗混叠滤波和信号隔离。
2. VM600 MPC4 机械保护卡（200-510-111-034）：与XMV16协同工作，负责振动、位移等信号的实时保护逻辑运算，形成完整监测闭环。
3. VM600 ABE08 机架：容纳XMV16和扩展模块的标准安装框架，支持冗余电源配置，提升系统供电可靠性。
4. VibroSight Pro 软件：用于XMV16的参数配置、数据记录和趋势分析，支持多语言界面和云端数据同步。
5. CA311 高温加速度计：与VM600 系统配套，耐温达 + 180°C，适用于锅炉引风机等高温设备的振动监测，需由XIO16T供电。

安装与维护

安装前准备

• 硬件兼容性检查：确认使用VM600 ABE04/08 机架，检查机架接地电阻≤0.5Ω，避免因接地不良导致的电磁干扰。对于冗余配置，需将两台XMV16模块分别接入不同的 DC 电源回路，并测试切换功能，确保主备模块间的同步延迟 < 1ms。
• 软件配置预验证：通过 VibroSight 软件预配置通道参数（如灵敏度、报警阈值），并测试与 CPUM 模块的通信链路，确保数据传输稳定性。

维护建议

• 定期性能校准：每季度通过 VibroSight 软件检查通道增益精度（应在 ±1% 范围内），使用标准信号源（如 PCB 093B20）验证动态通道的线性度。
• 触点健康检查：每年测试继电器触点导通电阻（应 < 30mΩ），发现氧化迹象及时处理。对于冗余配置，建议每半年进行主备切换测试，验证数据同步和功能一致性。
• 固件升级管理：通过 Vibro-meter 官方渠道获取最新固件，每 12 个月更新一次，以支持新算法和协议扩展。升级前需备份配置文件，并在离线环境中进行兼容性测试。
