LTC391AE01 HIEE401782R0001 ABB 高压接口模块/门极驱动板/低压门极驱动板

Description

ABB LTC391AE01 HIEE401782R0001 是一款由全球电力和自动化技术领导者ABB生产的高压接口模块（或称作门极驱动板/低压门极驱动板）。该模块是ABB传动系统（如ACS 5000水冷型和ACS 6000中压交流传动系统）中的关键组件，旨在建立PLC、伺服驱动控制器、继电器等控制系统组件与高压设备之间的接口和通信通道。

LTC391AE01的核心功能是实现高压环境下的安全信号隔离、调节和传输。它采用先进的控制算法和传感器技术，确保对电机进行精确控制和监测，保障机械设备的稳定和准确运行。该模块设计坚固，能够适应严苛的工厂环境，确保数据完整性，是高功率工业传动系统不可或缺的接口和控制单元。

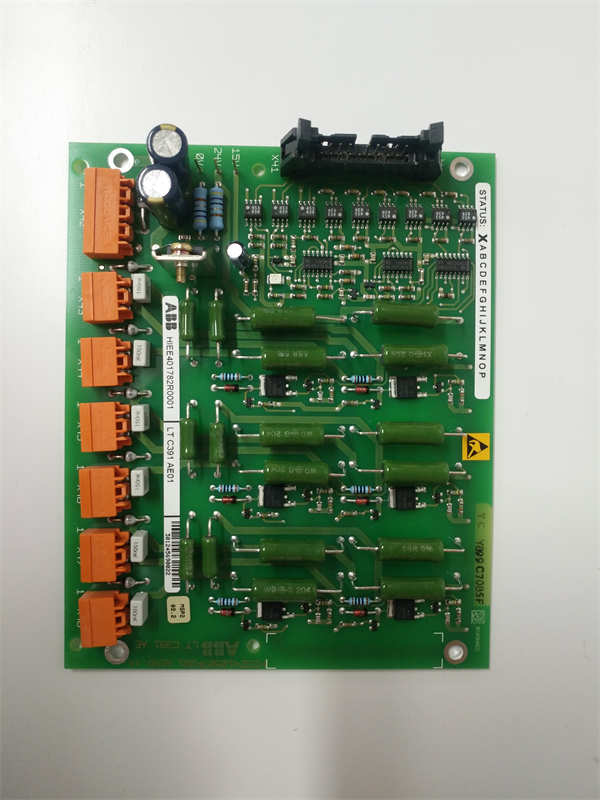

LTC391AE01 HIEE401782R0001 ABB

技术规格

产品型号：LTC391AE01 HIEE401782R0001

制造商：ABB

产品类型：高压接口模块/门极驱动板(GATE DRIVER PCB)/低压门极(LOW VOLTAGE GATE)

主要功能：接口建立、通信通道、信号隔离与调节、电机控制与监测

兼容系统：ABB ACS 5000水冷型变频器,ABB ACS 6000中压交流传动系统

应用领域：工业自动化、电机控制、电力电子、传动系统

控制算法：先进的控制算法和传感器技术

处理器：高性能微处理器

多轴控制：支持

可靠性：高可靠性、稳定性

易用性：易于使用，坚固的连接器家族

主要特点和优势

ABB LTC391AE01(HIEE401782R0001)高压接口模块凭借其在ABB传动系统中的关键作用，具备多项显著特点和优势。

首先，它提供了高压环境下的安全隔离和可靠通信。该模块专为在存在高电压的工业应用中运行而设计，能够有效隔离控制电路与高压设备，确保操作人员和控制系统的安全。它在PLC生态系统中建立稳健的接口和通信通道，即便在最恶劣的工厂条件下也能保持数据完整性，这对于保障生产连续性和人员安全至关重要。其次，LTC391AE01采用高性能微处理器和先进的控制算法。这使得模块能够实现对电机的精确控制和监测，包括对电流、电压、频率以及谐波失真（THD）的实时测量和分析，从而确保机械设备的稳定和准确运行，并支持对非正弦负载电流对变压器额定负载电流的影响进行计算，符合IEEE标准。

此外，该模块支持多轴控制，能够同时控制多个电机，从而实现复杂的运动轨迹和协调控制，这对于复杂的工业自动化任务提供了极大的灵活性。LTC391AE01还以其高可靠性、稳定性和易用性而著称。其坚固的设计和耐用的连接器使其能够适应各种工业组件接口，并能抵御严苛的工厂条件。作为ABB驱动系统的备件，它确保了高功率传动系统的长期稳定运行，最大限度地减少了停机时间，并优化了设备性能。

应用领域

ABB LTC391AE01(HIEE401782R0001)高压接口模块主要应用于需要精确电机控制和高压设备集成的工业领域。

中压交流传动系统：它是ABB ACS 5000水冷型和ACS 6000中压交流传动系统的核心组件。在这些系统中，它负责驱动大功率电机，应用于电力、石油天然气、采矿、金属、船舶和纸浆造纸等行业中的泵、风机、压缩机、传送带和轧机等设备。

工业自动化和过程控制：作为PLC和伺服驱动器等控制组件与高压电机、执行器之间的接口，它确保了工业生产线、自动化机械和机器人系统的精确控制和高效运行。

高压设备集成：在需要将低压控制信号转换为适合高压设备操作的信号，并进行实时监测的场合，LTC391AE01发挥着关键作用。

电力电子和变频技术：作为门极驱动板，它负责控制IGBT或其他功率半导体的开关，是高功率变频器和电力转换设备的关键组成部分。

能源管理系统：通过对电机电流和功率的精确监测，支持能源消耗分析和优化，减少能源成本。

安装与维护

安装前准备：在安装ABB LTC391AE01(HIEE401782R0001)模块之前，必须确保所有相关设备的电源已完全断开，并且严格执行锁定/挂牌（LOTO）安全程序，以防止意外触电或设备损坏。请详细查阅ABB为LTC391AE01提供的官方安装手册以及所属ABB传动系统（如ACS 5000/6000）的硬件参考文档，了解具体的安装步骤、电气连接图和所有安全注意事项。由于该模块处理高压和高功率，务必确保所有电气接线正确、牢固，并符合所有适用的电气规范和行业标准。模块包含敏感电子元件，务必采取严格的防静电（ESD）措施，例如佩戴防静电腕带并在防静电工作台上操作，以防止静电放电造成损害。确保安装环境清洁、干燥，并符合模块的工作温度和湿度要求，同时具备良好的散热条件。将LTC391AE01模块小心地安装到其指定的插槽或位置，确保模块完全就位并与相关的连接器牢固连接。

维护建议：为了确保ABB LTC391AE01模块的长期稳定运行和最佳性能，建议采取以下维护措施。定期进行目视检查，查看模块表面是否有物理损伤、过热迹象（如变色、烧焦痕迹）、灰尘堆积或连接松动。使用干燥、柔软的刷子或压缩空气轻轻清除模块表面的灰尘和污染物，但避免使用湿布或任何溶剂。确保控制柜和传动系统内部的通风散热系统正常工作，保持环境温度和湿度在允许范围内，防止模块因过热或潮湿而损坏。对于水冷型系统，应定期检查冷却液的状况和流量，确保冷却系统正常运行。定期检查模块上的LED状态指示灯（如果有），它们通常会提供电源状态、运行状态和故障诊断信息，异常指示灯应及时报告并结合传动系统的诊断软件进行排查。通过ABB的专用诊断软件（如Drive Composer），定期监控模块的运行参数和状态，进行故障分析和预测性维护。定期备份传动系统和模块的配置参数，以便在模块更换或系统故障时能够快速恢复。如果LTC391AE01出现故障或异常，切勿尝试未经授权的维修，应立即联系ABB认证的技术服务人员或授权服务中心进行诊断和维修，因为此类高压模块的维修具有高度专业性和潜在危险性。

产品保障

ABB作为全球领先的电力和自动化技术公司，对其LTC391AE01(HIEE401782R0001)高压接口模块提供坚实的产品保障。
