LD800HSE 3BDH000320R02 ABB FOUNDATION Fieldbus HSE 连接设备

Description

ABB LD800HSE 3BDH000320R02是一款高性能的FOUNDATION Fieldbus(FF)高速以太网(HSE)连接设备。作为ABB Freelance分布式控制系统和Advant 800xA自动化平台的重要组成部分，ABB LD800HSE 3BDH000320R02旨在实现现场H1总线设备与HSE子网之间的高效数据通信和集成。ABB LD800HSE 3BDH000320R02的核心功能在于充当一个智能网关，能够透明地将连接到H1总线的现场仪表数据传输到上层监控、控制系统以及资产管理控制台。ABB LD800HSE 3BDH000320R02支持多达四个独立的H1链路主站(LAS)功能，并具备发布/订阅机制，以及将数据从一个H1链路重新发布到另一个或从H1到HSE的能力，从而构建灵活且强大的现场总线网络架构。凭借其冗余运行能力和可靠的故障切换机制，ABB LD800HSE 3BDH000320R02在保障系统高可用性方面发挥着关键作用，是构建现代工业自动化系统的理想选择。

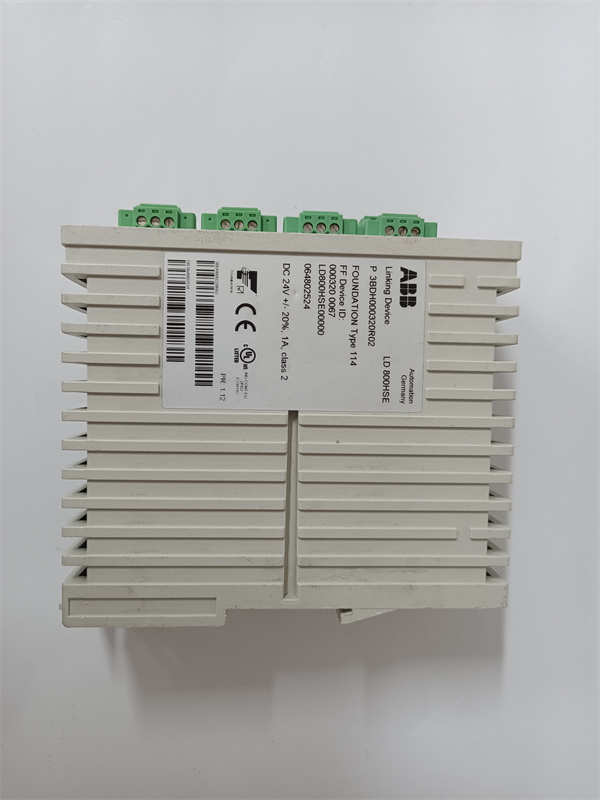

LD800HSE 3BDH000320R02 ABB

技术规格

产品型号:LD800HSE 3BDH000320R02

制造商:ABB

产品类型:FOUNDATION Fieldbus HSE连接设备

H1接口:4个，FF H1 3极可插拔螺钉端子，变压器耦合，电气隔离，Type 114物理层

HSE接口:1个，以太网10BASE-T/100BASE-TX，RJ45

传输速率:H1:31.25 kbit/s，HSE:10/100 Mbit/s(自适应)

串行接口:1个，RS-232，9针D-Sub公头，最高115.2 kbit/s

电源电压:24 V DC(标称)

功耗:1 A 24 V DC(最大)

工作温度:0°C至+55°C(非垂直安装和空气对流受阻时上限可能降低)

安装方式:DIN导轨安装

尺寸(长x高x宽):47 x 131 x 111 mm

重量:约0.4 kg

主要特点和优势

ABB LD800HSE 3BDH000320R02 FOUNDATION Fieldbus HSE连接设备具有诸多显著的特点和优势，使其成为集成FF现场设备的理想网关。其核心优势在于提供了四个独立的H1链路主站功能，能够高效管理多个H1总线上的现场设备。ABB LD800HSE 3BDH000320R02支持透明的H1设备配置，可以直接从主机系统对连接的H1设备进行参数设置和管理，简化了工程和维护工作。该设备允许访问H1设备中的功能块（客户端/服务器模式），实现了更深层次的数据交互和控制。ABB LD800HSE 3BDH000320R02具备强大的数据处理能力，可以将一个H1链路的数据重新发布到另一个H1链路或HSE网络，实现了灵活的数据共享和集成。此外，该连接设备支持固件在线升级，方便用户进行功能扩展和维护更新。ABB LD800HSE 3BDH000320R02还支持冗余运行，通过冗余链路连接主备设备，确保在主设备发生故障时能够无缝切换到备用设备，极大地提高了系统的可用性。紧凑的DIN导轨安装设计和低功耗特性使其易于集成到各种工业控制系统中。

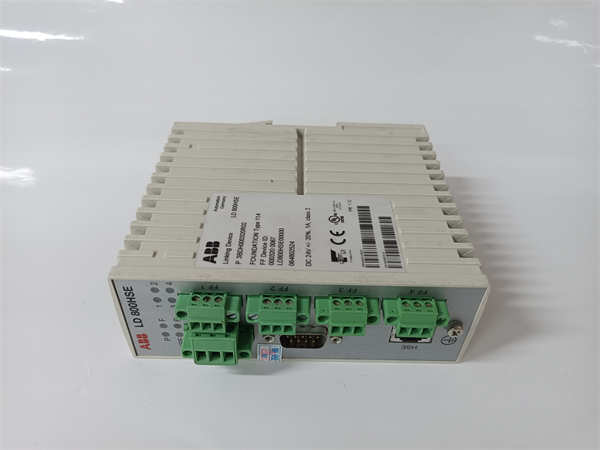

LD800HSE 3BDH000320R02 ABB

应用领域

ABB LD800HSE 3BDH000320R02 FOUNDATION Fieldbus HSE连接设备广泛应用于需要集成大量FF现场设备的工业自动化领域。在过程工业中，例如石油化工、天然气、制药和造纸等行业，ABB LD800HSE 3BDH000320R02可以作为连接FF现场仪表（如变送器、阀门定位器、流量计等）和上层控制系统（如ABB Freelance或Advant 800xA）的关键桥梁，实现对现场设备的全面监控和控制。在电力行业，该设备可用于连接FF智能仪表，进行过程参数的采集和设备状态的监测。ABB LD800HSE 3BDH000320R02的冗余功能使其特别适用于对系统可用性要求极高的关键应用场合。通过ABB LD800HSE 3BDH000320R02，用户可以构建高效、可靠且易于管理的FF现场总线网络，实现更高级别的工厂自动化和信息集成。

相关产品

与ABB LD800HSE 3BDH000320R02 FOUNDATION Fieldbus HSE连接设备相关的产品包括：

ABB LD800HSE EX:适用于危险区域的本质安全型FF HSE连接设备。

ABB Fieldbus基础设施设备:包括各种FF H1卡件、电源模块、终端电阻器等，用于构建完整的FF网络。

ABB Freelance控制系统:一款易于使用且功能强大的分布式控制系统，可与LD800HSE无缝集成。

ABB Advant 800xA自动化平台:一款功能全面的自动化平台，支持与LD800HSE进行高级过程控制和信息管理。

ABB FF H1现场仪表:各种符合FOUNDATION Fieldbus H1协议的变送器、执行机构、流量计等。

ABB Control Builder F:Freelance控制系统的工程组态工具，用于配置LD800HSE和连接的FF设备。

安装前准备：在安装ABB LD800HSE 3BDH000320R02 FOUNDATION Fieldbus HSE连接设备之前，请务必仔细阅读并遵循ABB的相关安装手册和安全指南。确保安装环境符合设备的工作温度和湿度要求，并具备良好的通风条件。检查收到的ABB LD800HSE 3BDH000320R02模块是否完好无损。将ABB LD800HSE 3BDH000320R02固定在标准的DIN导轨上。使用符合FF H1规范的屏蔽双绞线电缆连接现场H1设备到ABB LD800HSE 3BDH000320R02的H1接口，并确保正确端接。使用标准的以太网电缆连接ABB LD800HSE 3BDH000320R02的HSE接口到以太网交换机或控制网络。根据需要连接RS-232串行接口。在接通电源之前，请仔细检查所有接线是否正确无误。

维护建议：对ABB LD800HSE 3BDH000320R02 FOUNDATION Fieldbus HSE连接设备的维护主要集中在定期检查和预防性措施上。建议定期检查设备的连接线缆和端子是否松动或腐蚀，确保电气连接的可靠性。观察设备上的LED指示灯状态，及时发现并处理任何异常指示。保持设备周围环境的清洁，避免灰尘积聚影响散热。定期检查DIN导轨安装是否稳固。如果系统配置了冗余ABB LD800HSE 3BDH000320R02设备，需要定期检查冗余链路的状态和切换功能是否正常。建议遵循ABB控制系统的整体维护计划，对包括ABB LD800HSE 3BDH000320R02在内的所有关键组件进行定期检查和保养。非专业人员请勿自行拆卸或维修ABB LD800HSE 3BDH000320R02模块，任何维修工作应由经过专业培训的技术人员进行。

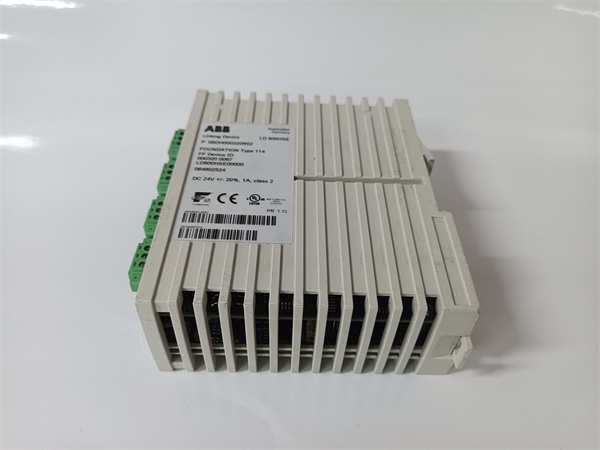

LD800HSE 3BDH000320R02 ABB

产品保障

ABB对其生产的ABB LD800HSE 3BDH000320R02 FOUNDATION Fieldbus HSE连接设备提供全面的质量保证。
