关键技术规格（备件核对用）
- 产品型号: SMPCONT-A3B
- 制造商: KOKUSAI Electric
- 适用设备: KOKUSAI DCS 系列 LPCVD（如 DCS-800, DCS-1200, DCS-2400）
- 控制对象:
- 舟升降电机（通常为步进电机或小型伺服）
- 舟旋转机构（部分集成）
- 输入信号: 来自主控（如 CXP-544A）的位置指令、启停命令
- 输出驱动: 脉冲+方向信号（PUL/DIR）或模拟量 ±10 V（依电机类型而定）
- 反馈接口: 支持编码器或限位开关输入（用于原点校准与超程保护）
- 通信方式: 专用并行或串行总线连接至主控制器（非标准 Modbus）
- 安装方式: 安装于设备本体控制箱内，靠近电机驱动端
- 状态指示: LED 指示 RUN、ALARM、HOME 等状态（依版本而定）
- 供电要求: 通常为 24 VDC 或 ±15 VDC（需核对标签）

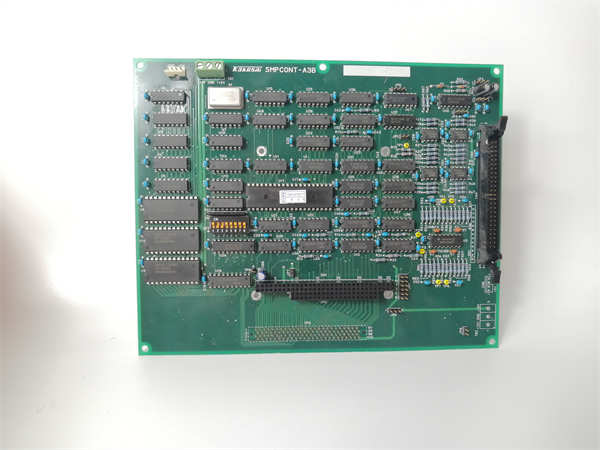

KOKUSAI SMPCONT-A3B
系统定位与停机影响
在 KOKUSAI LPCVD 工艺中，晶圆舟需在高温（600–900°C）环境下精准进出石英炉管，并在沉积过程中缓慢旋转以确保薄膜均匀性。SMPCONT-A3B 是实现这一高可靠性机械动作的核心控制单元。
若该模块失效，将导致以下严重后果：
- 舟无法下降入炉：工艺无法开始，批次取消；
- 舟中途卡停：晶圆长时间暴露于高温区外，造成热应力破裂；
- 位置超差：舟与炉口石英部件碰撞，导致 昂贵石英件碎裂（单次更换成本 >$20k）；
- 旋转失步：薄膜厚度不均，整批晶圆电性参数不合格，良率归零。
在成熟制程（如 power device、MEMS）产线中，此类设备仍承担关键产能，单次故障可导致 数万美元损失 与 数天排产延误。
可靠性分析与常见故障点
主要老化与失效模式：
- 驱动芯片过热损坏：长期高频率脉冲输出导致 MOSFET 或驱动 IC 热衰减；
- 光耦隔离器件老化：输入/输出信号隔离失效，引发误触发或通信紊乱；
- 电源滤波电容干涸：导致逻辑电压波动，出现随机复位或位置漂移；
- 连接器氧化/松动：电机动力线或编码器反馈线接触不良，表现为“间歇性失步”；
- 固件配置丢失：断电后未保存参数，上电后运动曲线异常。
设计薄弱环节：
- 无冗余设计，单点故障即导致机械动作瘫痪；
- 无数字诊断接口，故障排查依赖经验与示波器；
- 与主控强绑定，无法独立测试或替换为通用运动控制器。
KOKUSAI SMPCONT-A3B
预防性维护建议
- ✅ 每季度检查电机接线端子紧固度（扭矩 0.6 N·m），防止松动打火；
- ✅ 清洁模块散热区域，确保控制箱内温度 ≤50°C；
- ✅ 执行空载舟运动测试：每月手动运行升降/旋转全流程，记录到位时间与振动噪声；
- ✅ 备份运动参数：若可通过主控软件访问，导出加速度、速度、原点偏移等关键设定；
- ✅ 储备至少1块经全行程带载测试的备件，并与原机配对验证兼容性。
