IS420UCSCH1A-F-V0.1-A GE 嵌入式四核控制器模块

描述

GE IS420UCSCH1A-F-V0.1-A是通用电气(GE)Mark VIe Speedtronic汽轮机控制系统中的核心嵌入式四核控制器模块。作为GE分布式控制系统中的“大脑”，它负责高速、高可靠地运行复杂的应用程序代码和控制算法，并管理整个I/O网络（IONet）的通信。其设计旨在满足关键过程控制和安全系统的需求，能够提供无缝的故障切换能力，确保系统的高可靠性，并适应高温、高湿度、高振动等严苛的工业环境。

IS420UCSCH1A搭载强大的四核处理器（通常是1.2 GHz AMD G系列），并运行QNX Neutrino实时操作系统，该系统以其卓越的实时性能和多任务处理能力而著称。该控制器具备4GB DDR3-1333 SDRAM内存和40GB SSD pSLC闪存（其中16GB已使用），提供强大的数据存储和处理能力。它通过多个以太网端口（通常前面板有5个，底部有1个用于Predix连接）与I/O模块、HMI（人机界面）和SCADA系统进行通信，支持Profine、Modbus TCP/IP、Ethernet/IP等工业协议，实现远程监控和数据传输。尽管此特定型号IS420UCSCH1A通常不具备独立的SIL认证（而其“S”版本，如IS420UCSCS2A，才具有），但其通过双冗余或三重模块冗余（TMR）架构可实现极高可靠性，并且能够与GE的ControlST™软件无缝集成，进行配置、参数调整和系统诊断。

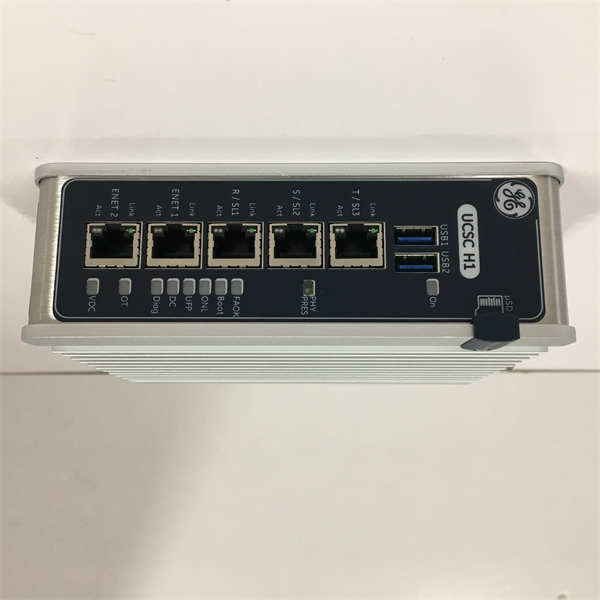

GE IS420UCSCH1A-F-V0.1-A

技术规格

产品型号:IS420UCSCH1A-F-V0.1-A

制造商:GE(通用电气)

产品类型:嵌入式四核控制器模块(UCSC)

所属系列:GE Mark VIe Speedtronic汽轮机控制系统

微处理器:四核，1.2 GHz AMD G系列

操作系统:QNX Neutrino(版本通常为6.5或7.1)

内存:4 GB DDR3-1333 SDRAM(带ECC错误纠正码)

存储:40 GB SSD pSLC(其中约16 GB已使用)

电源要求:18-30V DC(最大功耗约31 W)

通信接口:-6个以太网端口(5个前面板RJ45，1个底部用于Predix连接)，支持10/100Base-TX

-2个USB2.0端口

-2个集成串口(RS232/RS485可配置)

-支持UDH网络通信(需配置4GB闪存盘)

网络协议:IONet(I/O网络),Profinet,Modbus TCP/IP,Ethernet/IP等

冗余支持:Simplex(单工),Dual(双重冗余),TMR(三重模块冗余)

诊断指示:LED指示灯(Power,Boot,Online,Flash,DC,Diag,Link/Act),前置显示屏和8个功能键(用于诊断和状态显示)

冷却方式:无风扇对流冷却

工作温度范围:l-30°C至+65°C

存储温度范围:-40°C至+85°C(-40°F至185°F)

湿度:5%至95%(无冷凝)

认证:兼容NFPA Class 1,Div.2危险区域(取决于具体认证)

HMI软件:ControlST V07.00.00C或更高版本

其他功能:支持嵌入式现场代理(EFA)技术用于Predix云应用，支持嵌入式EtherCAT和PPNG配置。

主要特点和优势

GE IS420UCSCH1A-F-V0.1-A作为GE Mark VIe Speedtronic汽轮机控制系统中的核心控制器，具备以下显著特点和优势：

卓越的实时性能与处理能力：搭载强大的四核1.2 GHz处理器和QNX Neutrino实时操作系统，该控制器能够以极高的速度和确定性执行复杂的控制算法，满足汽轮机和关键工业过程对毫秒级响应和精确控制的严苛要求。

高可靠性与冗余支持：设计用于高可靠性应用，支持Simplex、Dual和TMR多种冗余架构。在冗余配置下，控制器能够提供无缝的故障切换，即使单个模块出现问题也能确保系统持续运行，从而极大地提升了系统的可用性和运行安全性。

丰富的通信接口与工业互联：具备6个以太网端口、USB端口和串行端口，支持IONet、PROFINET、Modbus TCP/IP、Ethernet/IP等多种工业协议。这使得该控制器能够无缝连接各种I/O模块、HMI、SCADA系统以及其他第三方设备，实现全面的工业互联和数据透明。

工业互联网(IIoT)使能：内置嵌入式现场代理(EFA)技术，支持与GE Predix云平台的安全连接和数据传输。这使得控制器能够利用云端分析和优化应用程序，实现实时数据洞察，并支持基于绩效的业务优化。

强大的诊断与维护功能：前面板的LED指示灯、显示屏和功能键提供了直观的运行状态和诊断信息。ControlST™软件提供了全面的配置、编程和故障排除工具，简化了系统管理和维护过程，降低了停机时间。

坚固耐用的环境适应性：采用无风扇对流冷却设计，可在宽泛的温度范围内（-30°C至+65°C）稳定运行，并兼容危险区域。其坚固的工业级设计确保了在电力、石油天然气等严苛工业环境中的长期可靠性。

灵活的扩展能力：除了集成的通信端口，CPU还可以集中扩展多达10个本地I/O扩展模块，并可同时扩展最多4个不同的通信处理器，以运行任何组合，满足不断变化的系统需求。

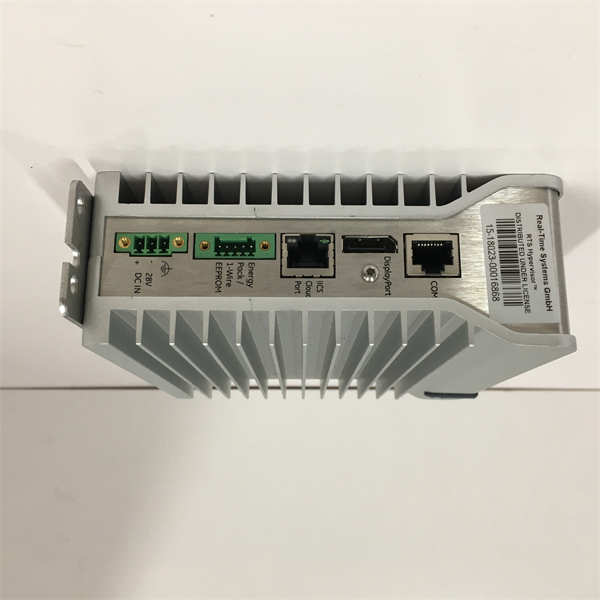

GE IS420UCSCH1A-F-V0.1-A

应用领域

GE IS420UCSCH1A-F-V0.1-A嵌入式四核控制器模块因其强大的处理能力、高可靠性和广泛的通信能力，广泛应用于对大型旋转机械和复杂工业过程有最高控制要求的关键领域。

电力发电：在燃气轮机、蒸汽轮机和联合循环电厂中，GE IS420UCSCH1A-F-V0.1-A是GE Mark VIe汽轮机控制系统的核心大脑。它负责运行主控制逻辑，处理来自各种传感器的输入（如速度、温度、压力、振动），生成控制输出以驱动执行器（如燃料阀、导叶），并管理保护逻辑，确保机组的安全、高效、稳定运行。

石油和天然气：在陆上和海上油气平台、炼油厂、天然气处理厂和管道压缩机站中，GE IS420UCSCH1A-F-V0.1-A用于控制和监测燃气轮机驱动的压缩机、泵和其他关键设备。其在危险区域的兼容性使其成为这些高风险环境中的理想选择。

化工和石化：在大型化工和石化生产装置中，GE IS420UCSCH1A-F-V0.1-A可作为核心控制器，实现对反应釜、分离器、换热器等设备和复杂工艺流程的自动化控制和监控，提升生产效率和安全性。

重型机械控制：任何使用大型工业燃气轮机、蒸汽轮机或其他高价值旋转机械作为驱动核心的重工业应用，如冶金、水泥、造纸等，GE IS420UCSCH1A-F-V0.1-A都能提供稳定可靠的核心控制功能，实现对设备运行状态的精确监控和优化。

安装与维护

安装前准备：在安装GE IS420UCSCH1A-F-V0.1-A嵌入式四核控制器模块之前，请务必仔细查阅GE Mark VIe Speedtronic系统手册中的所有安装说明和安全警告。确保在完全断电且采取适当安全措施（如挂牌上锁）的情况下进行操作，并严格遵守所有电气安全规范。佩戴防静电腕带和使用防静电垫，以防止静电放电对模块内部精密电子元件造成损坏。确认控制柜内有足够的安装空间和适当的通风条件，以确保模块能够有效散热，并确保其垂直安装以利于对流冷却。所有以太网电缆、USB连接、串口连接和电源线必须严格按照系统图纸正确连接，确保接线牢固，避免松动或错误接线，并且所有接地连接必须可靠。

维护建议：为了确保GE IS420UCSCH1A-F-V0.1-A模块的长期稳定和高可靠性运行，建议执行定期的预防性维护计划。这包括定期对控制柜内部进行清洁，清除灰尘和污染物，防止因过热导致的性能下降。定期检查GE IS420UCSCH1A-F-V0.1-A模块前面板上的LED指示灯状态和显示屏信息，它们提供关于电源、引导、在线状态、闪存活动、DC电源状态和诊断信息的实时反馈，是快速识别和排除故障的重要依据。检查所有网络电缆和电源连接是否牢固，无松动或损坏迹象。由于该模块是系统的核心控制器，其性能直接影响整个汽轮机和过程的控制和安全，因此建议定期通过GE的ControlST™软件检查模块的诊断日志、运行状态和配置，并进行必要的固件更新和系统备份。对于任何复杂的故障诊断或维修，强烈建议联系GE认证的技术服务工程师或专业服务提供商，以确保操作的正确性和系统的安全完整性。

产品保障

我们对每一件GE IS420UCSCH1A-F-V0.1-A嵌入式四核控制器模块都提供全面的产品保障。
