IS420PPNGH1A GE PROFINET控制器网关模块

描述

GE IS420PPNGH1A是一款专为通用电气(GE)Mark VIe和Mark VIeS Speedtronic汽轮机控制系统设计的PROFINET控制器网关模块。作为GE分布式控制系统中的关键通信接口，IS420PPNGH1A允许Mark VIe控制器与PROFINET网络上的各种工业设备（如PLC、传感器、执行器、驱动器和HMI）进行高速、实时的通信。它充当了PROFINET网络与其他通信协议或系统之间的“翻译者”和“桥梁”，极大地增强了Mark VIe系统在复杂工业环境中的互操作性和集成能力。

IS420PPNGH1A内部集成了一个强大的1066 MHz Intel EP80579处理器，并运行QNX Neutrino实时操作系统，这确保了其能够处理复杂的通信任务和实时数据交换。该模块支持PROFINET协议作为控制器，这意味着它可以在PROFINET网络中建立连接并与设备进行数据、控制信号和信息交换。它通过RJ45以太网端口连接到PROFINET LAN和GE的内部IONet网络。设计上，它是一个单模块组件，采用无风扇的空气冷却方式，适用于垂直面板安装。其坚固的工业级设计使其能在较宽的温度范围内稳定运行，是实现现代工业自动化系统高效、灵活通信的关键组件。

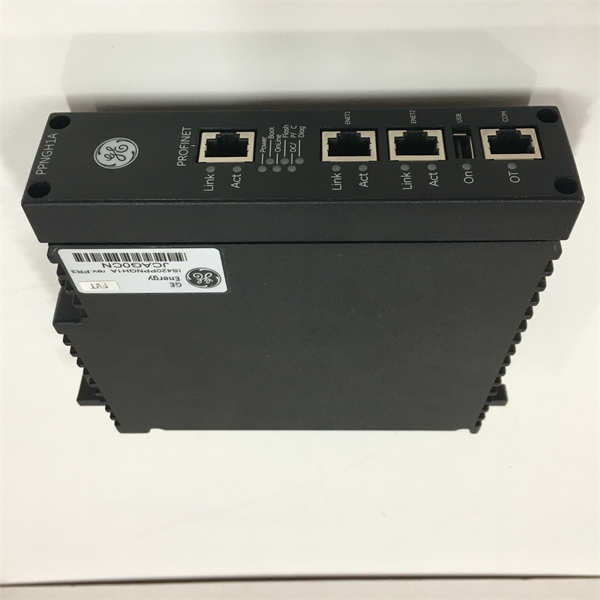

GE IS420PPNGH1A

技术规格

产品型号:IS420PPNGH1A(功能缩写为PPNG)

制造商:GE(通用电气)

产品类型:PROFINET控制器网关模块

所属系列:GE Mark VIe/Mark VIeS Speedtronic汽轮机控制系统

微处理器:1066 MHz Intel EP80579

操作系统:QNX Neutrino(实时操作系统)

内存:256 MB DDR2 SDRAM(部分资料显示512MB RAM和1GB Flash，需核实具体版本)

电源要求:24 V DC(典型值)

通信接口:-1个RJ45屏蔽双绞线10/100 Mbps端口(用于PROFINET I/O设备)

-2个RJ45屏蔽双绞线10/100 Mbps端口(ENET1,ENET2，用于IONet通信)

网络协议:PROFINET(控制器),IONet

数据速率:最大PROFINET数据速率6 KB/毫秒

网络拓扑支持:星形(Star),线形(Line),混合拓扑

冷却方式:无风扇被动散热(空气冷却)

安装方式:垂直面板安装

工作温度范围:-6°C至+65°C(或22°F至149°F)

软件兼容性:需要ControlST V05.04或更高版本

特点:无电池，上电自检，数据路由，数据处理(过滤、转换、丰富)

主要特点和优势

GE IS420PPNGH1A作为GE Mark VIe/VIeS汽轮机控制系统中的PROFINET控制器网关模块，具备以下显著特点和优势：

高性能PROFINET通信：IS420PPNGH1A作为一个功能强大的PROFINET控制器，能够与各种PROFINET兼容的工业设备进行高速、实时的通信。这使得复杂的自动化系统能够高效地交换数据和控制信号，确保了高响应性和高吞吐量。

强大的网关功能：该模块不仅是一个PROFINET控制器，更是一个灵活的网关。它能够实现PROFINET网络与其他通信协议或系统之间的数据翻译和桥接。这对于需要集成不同供应商设备或不同通信标准的工业网络至关重要，极大地提高了系统的互操作性。

先进的处理能力：搭载1066 MHz Intel EP80579处理器和QNX Neutrino实时操作系统，IS420PPNGH1A能够处理复杂的通信协议栈、数据路由和数据处理任务（如数据过滤、转换和富集），从而优化网络性能和数据传输效率。

无缝集成Mark VIe系统：IS420PPNGH1A专为Mark VIe和Mark VIeS系统设计，通过专用的IONet端口与Mark VIe控制器紧密集成。这种集成确保了对涡轮机和相关设备的统一控制和监控，简化了系统架构。

坚固耐用的工业级设计：模块采用无风扇的空气冷却设计，可在较宽的工业温度范围内稳定运行。其坚固的结构确保了在严苛工业环境（如电力、石油天然气现场）中的长期可靠性。

易于安装和维护：IS420PPNGH1A采用单模块面板垂直安装设计，结构紧凑。其用户友好的接口和清晰的连接标识简化了安装过程。通过ToolboxST等软件工具，可以方便地进行PROFINET I/O设备的配置和诊断。

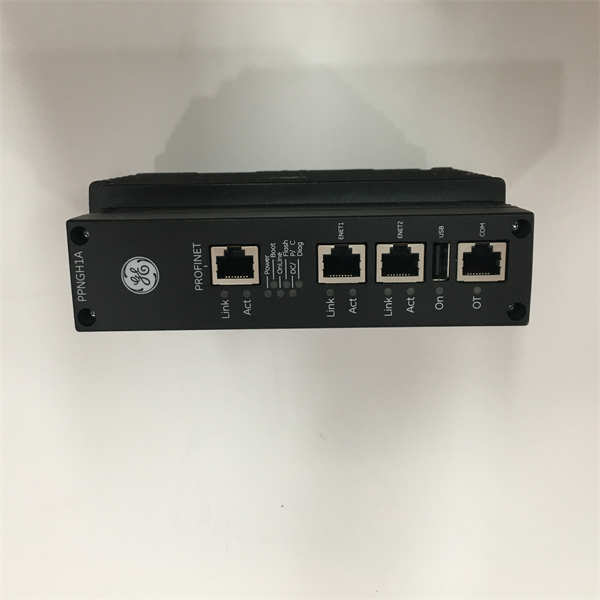

GE IS420PPNGH1A

应用领域

GE IS420PPNGH1A PROFINET控制器网关模块因其强大的通信能力和在Mark VIe系统中的集成性，广泛应用于对工业以太网通信和设备互联有高要求的领域。

电力发电：在燃气轮机、蒸汽轮机、水力涡轮机和联合循环电厂中，GE IS420PPNGH1A用于将Mark VIe控制系统与各种PROFINET兼容的现场设备（如智能传感器、驱动器、仪表、电机保护装置等）连接起来。这实现了对发电机组及其辅助系统更精细的控制和更全面的数据采集。

石油和天然气：在陆上和海上油气平台、炼油厂、天然气处理厂和管道压缩机站中，GE IS420PPNGH1A能够将Mark VIe控制器与基于PROFINET的泵、阀门、压缩机、流量计和分布式I/O单元连接，实现对生产过程的集成化控制和监控。

化工和石化：在大型化工和石化生产装置中，GE IS420PPNGH1A帮助实现控制系统与PROFINET兼容的反应器、分离器、换热器等设备之间的通信，提高自动化水平和数据透明度。

工厂自动化与过程控制：在其他需要集成不同供应商PROFINET设备到GE控制系统的工业自动化应用中，GE IS420PPNGH1A提供了灵活可靠的通信解决方案，如汽车制造、食品饮料、制药等。

安装与维护

安装前准备：在安装GE IS420PPNGH1A PROFINET控制器网关模块之前，请务必仔细查阅GE Mark VIe/VIeS Speedtronic系统手册中关于I/O模块安装的所有详细说明和安全警告。确保在完全断电且采取适当安全措施（如挂牌上锁）的情况下进行操作，并严格遵守所有电气安全规范。佩戴防静电腕带和使用防静电垫，以防止静电放电对模块内部精密电子元件造成损坏。确认控制柜内有足够的安装空间和适当的通风条件，以确保模块能够有效散热，并确保其垂直安装以利于空气冷却。所有PROFINET以太网电缆、IONet以太网电缆和电源线必须严格按照系统图纸正确连接，确保接线牢固，避免松动或错误接线，并且所有接地连接必须可靠。特别注意，PROFINET和IONet不能在同一个物理交换机上同时使用，每个网络需要独立的交换机。

维护建议：为了确保GE IS420PPNGH1A模块的长期稳定和高效运行，建议执行定期的预防性维护。这包括定期对控制柜内部进行清洁，清除灰尘和污染物，确保模块的散热不受阻碍。定期检查GE IS420PPNGH1A模块前面板上的LED指示灯状态，它们提供关于电源、网络通信和模块运行状态的实时反馈，是快速识别和排除故障的重要依据。检查所有网络电缆和电源连接是否牢固，无松动或损坏迹象。由于该模块负责关键的工业以太网通信，其性能直接影响整个系统的实时数据交换，因此建议定期通过GE的ControlST™软件检查模块的诊断日志、PROFINET通信状态和参数配置，确保其符合设计要求。对于任何复杂的故障诊断或维修，强烈建议联系GE认证的技术服务工程师或专业服务提供商，以确保操作的正确性和系统的安全完整性。

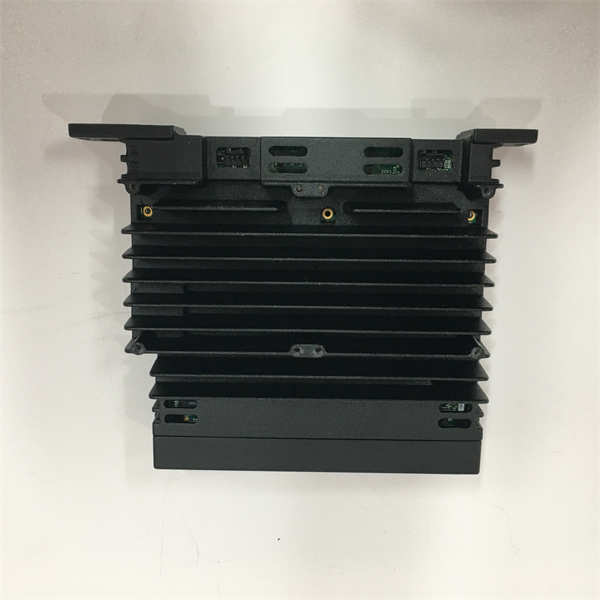

GE IS420PPNGH1A

产品保障

我们对每一件GE IS420PPNGH1A PROFINET控制器网关模块都提供全面的产品保障。
