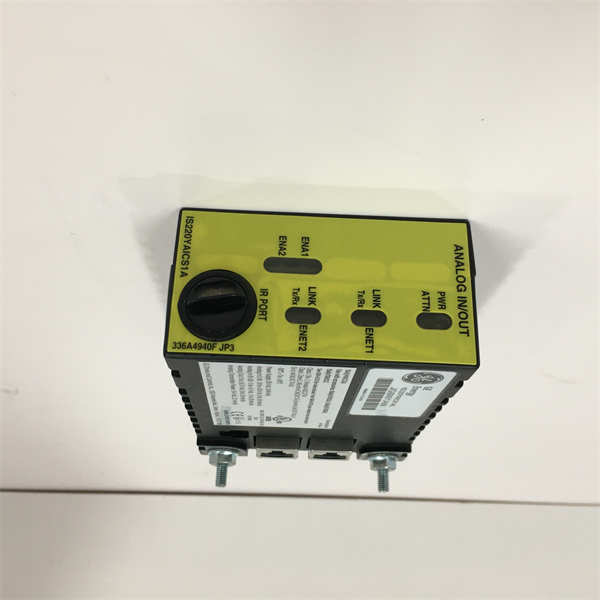

IS220YAICS1A rve L GE 安全模拟量输入模块

描述

GE IS220YAICS1A是一款专为通用电气(GE)Mark VIeS功能安全系统设计的安全模拟量输入模块(Safety Analog Input Pack)。它在GE的Mark VIe产品系列中具有独特的地位，因为它获得了SIL 2/3（安全完整性等级2/3）认证，这意味着它适用于对人员、设备和环境安全至关重要的应用。该模块的主要功能是高精度地采集来自现场的模拟量传感器信号，如温度、压力、流量变送器等，并将其转换为数字数据，供安全控制器进行处理和分析，以执行关键的安全功能和保护逻辑。

IS220YAICS1A通过板载的I/O网络（IONet）接口与Mark VIeS安全控制器进行通信，确保了数据的快速、可靠传输。它通常与特定的安全模拟量输入端子板（如IS200STAIS1A,IS400STAIS1A,IS200TBAIS1C等）配合使用，这些端子板也可能获得危险区域使用认证。该模块支持多达16个高精度模拟量输入通道，提供故障检测和状态监控等高级诊断功能，便于主动维护和故障排除，最大限度地减少停机时间。其坚固的设计和对危险区域的兼容性，使其成为石油天然气、电力发电和化工等严苛工业环境中安全关键应用的理想选择。

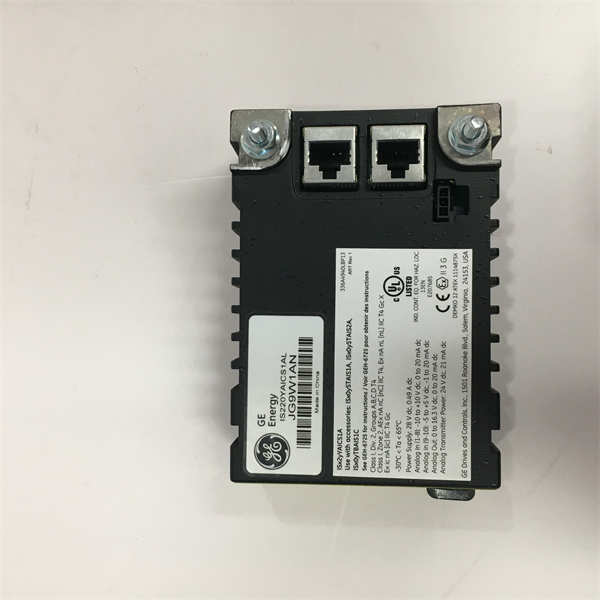

IS220YAICS1A rve L GE

技术规格

产品型号:IS220YAICS1A(版本”rve L”或”Rev L”)

制造商:GE(通用电气)

产品类型:安全模拟量输入模块(Safety Analog Input Pack/YAIC)

所属系列:GE Mark VIeS功能安全系统

安全认证:SIL 2/3(Safety Integrity Level 2/3)认证

模拟量输入通道:最多16个高精度模拟量输入通道

输入类型:0-10 V DC(典型，具体可能支持其他范围如电流信号)

分辨率:16位(高分辨率模数转换器)

精度:±0.1%(典型值，具体可能因应用而异)

通信接口:双100MB全双工RJ45以太网端口(用于I/O网络)

供电要求:通常为24-28 V DC(通过三针电源输入)

兼容终端板:IS200STAIS1A,IS400STAIS1A,IS200STAIS2A,IS400STAIS2A,IS200TBAIS1C,IS400TBAIS1C等

冗余支持:通常用于Mark VIeS的冗余架构，以满足SIL要求

诊断功能:故障检测、状态监控、LED指示灯(电源、网络、模块状态)

处理器:板载处理器，运行实时操作系统

环境兼容性:经认证可用于危险区域(与特定端子板组合使用时)

工作温度范围:-40°C至+70°C(或-35°C至+65°C，具体取决于版本和认证)

物理接口:DC-37针连接器(连接至端子板)

通信协议:支持多种通信协议，如Ethernet,Profibus,Modbus(与系统集成相关)

内部板:可能包含内部板如IS400BPAIS1A(符合RoHS指令)

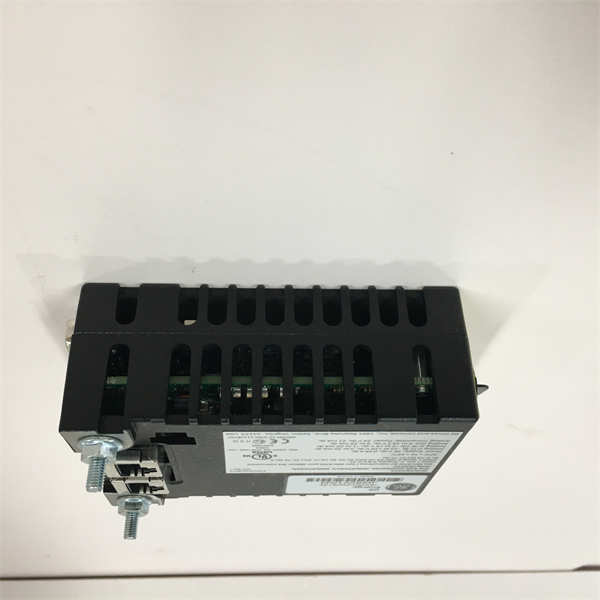

IS220YAICS1A rve L GE

主要特点和优势

GE IS220YAICS1A作为GE Mark VIeS功能安全系统中的核心安全模拟量输入模块，具备以下显著特点和优势：

高安全完整性等级(SIL 2/3认证)：这是该模块最重要的特点。获得SIL 2/3认证意味着它经过严格设计和测试，能够满足严苛的安全功能要求，适用于控制和保护人员及设备免受危险的高风险应用。它能够可靠地检测危险状态，并触发相应的安全动作。

高精度模拟量信号采集：配备高分辨率的模数转换器，IS220YAICS1A能够精确测量来自各种传感器的模拟信号（如温度、压力、流量等）。这种高精度对于安全系统进行准确的决策和响应至关重要。

强大的冗余和故障容错能力：作为安全系统的一部分，IS220YAICS1A通常在冗余配置中使用，以确保即使单个模块发生故障，系统仍能维持其安全功能。其设计考虑了故障诊断和隔离，提高了整体系统的可用性和可靠性。

危险区域适用性：IS220YAICS1A与特定的终端板（如IS200STAIS1A）结合使用时，经过认证可用于危险区域（如NFPA Class 1,Div.2），使其成为石油天然气、化工等高风险工业环境的理想选择。

全面的诊断功能：模块内置先进的诊断能力，包括故障检测、状态监控以及LED指示灯，可提供关于电源、通信和模块运行状态的直观反馈。这有助于快速识别和排除问题，减少停机时间。

易于集成和维护：IS220YAICS1A设计用于与GE Mark VIeS控制系统平台和ControlST软件无缝集成，简化了配置、编程和维护工作。其紧凑的设计和标准化的接口也便于安装和更换。

应用领域

GE IS220YAICS1A安全模拟量输入模块因其高安全完整性等级和卓越的性能，广泛应用于对过程变量测量和安全保护有最高要求的关键工业领域。

电力发电：在燃气轮机、蒸汽轮机和联合循环电厂中，GE IS220YAICS1A是Mark VIeS安全系统的核心组成部分。它用于监测关键安全参数，如涡轮机超速、燃气泄漏、高振动、高/低压力和温度等。一旦检测到异常，它将触发安全停机或联锁动作，保护发电机组和人员安全。

石油和天然气：在陆上和海上油气平台、炼油厂、天然气处理厂和管道压缩机站中，GE IS220YAICS1A用于监测和控制关键的安全相关过程变量，如管道压力、易燃气体浓度、紧急停机阀门状态等。其危险区域认证使其成为这些环境中不可或缺的安全组件。

化工和石化：在大型化工和石化生产装置中，GE IS220YAICS1A用于安全监测反应釜温度、压力、危险物质泄漏等，并在出现潜在危险时，触发紧急停机系统（ESD）或安全联锁，防止事故发生。

其他高风险工业：任何需要SIL认证的工业应用，如核电站辅助系统、矿山机械安全系统、危险废物处理等，如果采用GE Mark VIeS平台，GE IS220YAICS1A都将是其关键安全输入链的一部分，确保设备和人员的安全。

安装与维护

安装前准备：在安装GE IS220YAICS1A安全模拟量输入模块（以及其具体的“rve L”版本）之前，请务必仔细查阅GE Mark VIeS功能安全系统手册中的所有安装说明和安全警告。由于该模块用于安全关键应用，因此必须严格遵守所有电气安全规范、防静电措施和危险区域安装要求。确保在完全断电且采取适当安全措施（如挂牌上锁）的情况下进行操作。佩戴防静电腕带和使用防静电垫，以防止静电放电对模块内部精密电子元件造成损坏。确认控制柜内有足够的安装空间和适当的通风条件，以确保模块能够有效散热。所有模拟量传感器电缆和电源线必须严格按照系统图纸正确连接至兼容的安全端子板，确保接线牢固，避免松动或错误接线，并且所有接地连接必须可靠。

维护建议：为了确保GE IS220YAICS1A模块的长期稳定和高安全可靠性运行，建议执行严格的预防性维护计划。这包括定期对控制柜内部进行清洁，清除灰尘和污染物，特别是在散热孔和连接器周围。定期检查GE IS220YAICS1A模块前面板上的LED指示灯状态，它们提供关于电源、通信和模块运行状态的实时反馈。检查所有电缆连接是否牢固，无松动、腐蚀或绝缘层损坏迹象。由于该模块直接关系到系统的安全完整性，任何维修或更换都必须由经过GE认证的专业技术人员进行，并遵循严格的变更管理流程，确保每次维护操作后安全功能的完整性得到验证。建议定期通过GE的ControlST™软件检查模块的诊断日志、输入信号状态和参数配置，并进行必要的系统验证测试，以确保其持续符合SIL要求。

产品保障

我们对每一件GE IS220YAICS1A安全模拟量输入模块，包括所有修订版本（如“rve L”），都提供全面的产品保障。
