IS220PRTDH1BC GE I/O Pack – 8通道铂电阻温度检测，冗余网络通信。

Description

IS220PRTDH1BC 336A5026ADP13

IS220PRTDH1BC 产品概述

作为 GE Mark VIe 分布式控制架构中的关键一员，IS220PRTDH1BC I/O Pack 模块的定位非常清晰：它是高精度 RTD 信号采集的核心电子单元。这个模块可不是一个简单的信号转换器，它内置了本地处理器，具备独立的数据采集、诊断和网络通信能力，是真正意义上的智能现场设备。在汽轮机控制系统（Turbine Control System）中，温度是监测设备健康和执行保护逻辑的首要参数之一，而 GE IS220PRTDH1BC 就是负责将现场来自轴承、排气和蒸汽管道的电阻温度检测器（RTD）信号，准确、及时地转化为控制系统能够理解的数字数据。

IS220PRTDH1BC 通过其底部的 DC-37 针连接器，与现场接线终端板（如 SRTD 或 TRTD）紧密相连。终端板负责连接现场的 3 线或 4 线 RTD 传感器，而 IS220PRTDH1BC 则负责执行关键任务：包括高分辨率的模数转换 (A/D Conversion)、线性化处理 (Linearization)、冷端补偿 (Cold Junction Compensation)（如果适用）以及通道诊断。它的主要价值在于其可靠性和实时性，所有采集到的数据都通过其前端的双 RJ45 以太网端口，以高速、冗余的方式送往 Mark VIe 控制器（Controller），确保主控系统始终拥有最准确的温度信息来做出决策。

主要特点和优势

高集成度与智能化： IS220PRTDH1BC 是一款高度集成的 I/O Pack。不同于传统的集中式 I/O，它采用分布式 I/O (Distributed I/O) 的设计理念，拥有自己的本地微处理器和内存，能够独立完成复杂的信号处理和数据预处理工作。这意味着主控制器（Controller）的负担得以减轻，系统响应速度更快，极大地提升了整个 Mark VIe 控制系统的实时性能（Real-Time Performance）。

卓越的测温精度： 工业自动化对温度测量的精准度要求极高，尤其是在涉及到汽轮机保护（Turbine Protection）的关键应用中。IS220PRTDH1BC 采用 14 位（14-bit）或更高的 A/D 转换器，确保了极高的分辨率（Resolution）。同时，它专为 3 线 RTD 设计，通过精确的引线电阻补偿（Lead Wire Resistance Compensation）技术，有效消除了现场长距离布线对测量结果造成的误差，保证了在严苛环境下的高精度测量（High-Precision Measurement）。

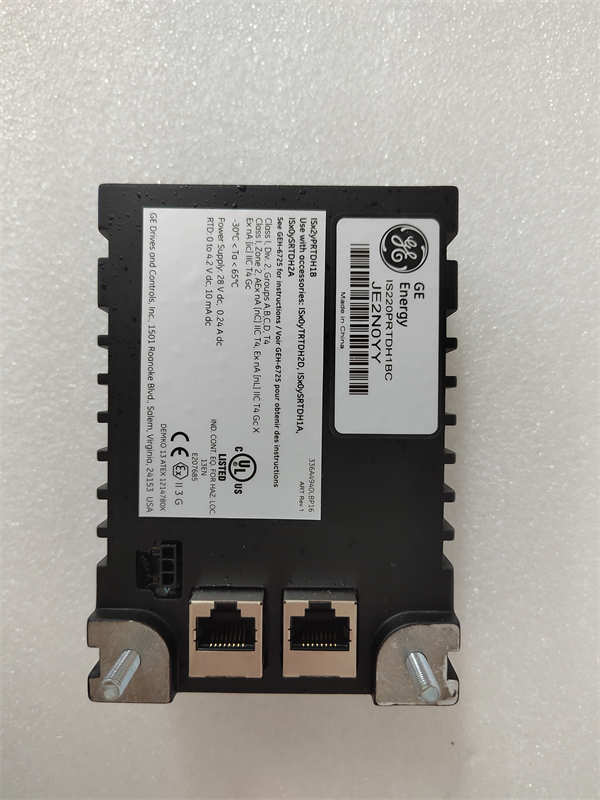

网络冗余与可靠通信： 对于关键的旋转机械设备，数据通信的可靠性至关重要。GE IS220PRTDH1BC 提供了双以太网端口，支持连接到两个独立的 I/O Ethernet 网络。这种冗余通信（Redundant Communication）架构，保证了即使一个网络链路发生故障，温度数据仍能通过另一个网络路径无缝传输，实现高可用性（High Availability）。这使得 IS220PRTDH1BC 能够灵活地部署在 Simplex（单工）和 TMR（三重模件冗余，Triple Modular Redundancy）等不同的系统配置中。

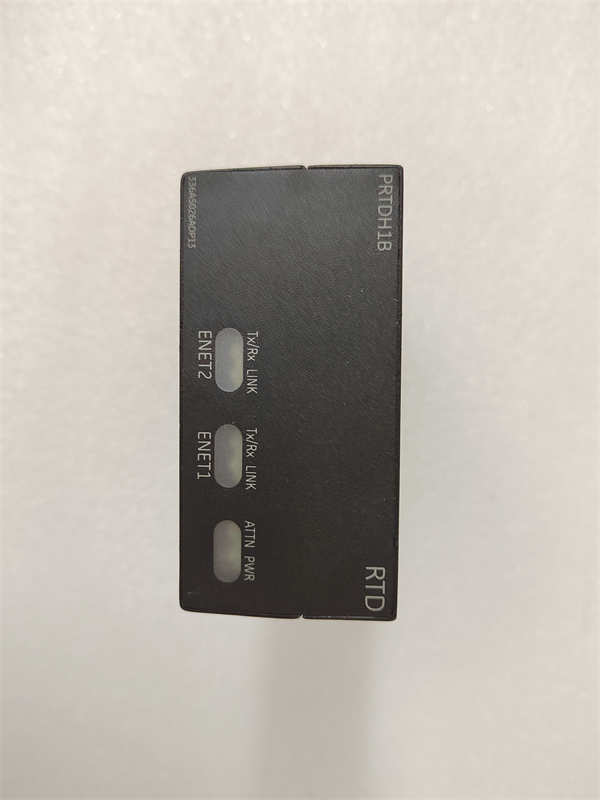

简化的维护与诊断： 模块的正面集成了多个 LED 指示灯（LED Indicators），为技术人员提供了直观、实时的诊断信息，包括电源状态、网络连接状态以及 I/O Pack 的工作异常警报。其热插拔（Hot-Swap）的设计优势，配合专用的终端板，使得 IS220PRTDH1BC 的更换或维护可以在系统不停机（Online）的情况下进行，这对于追求连续运行（Continuous Operation）的工业现场，价值不言而喻。

The GE IS220PRTDH1BC I/O Pack is a quintessential example of robust industrial electronics designed for mission-critical applications. Its core strength lies in its specialized function: the acquisition and pre-processing of data from Resistance Temperature Detectors (RTD) with exceptional accuracy. Built around a powerful local processor, the IS220PRTDH1BC executes all required signal conditioning, including crucial lead-wire compensation and linearization, right at the source. This distributed processing model offloads the central controller and drastically improves the control loop response time, a necessary feature for the fast-acting protection systems inherent in turbine control. The module’s hardware is designed for longevity, typically featuring a robust PCB with conformal coating to withstand harsh industrial atmospheres characterized by high humidity, corrosive elements, and significant temperature fluctuations.

Critical to its deployment within the Mark VIe architecture is the module’s seamless integration of dual I/O Ethernet connectivity. This feature is not just about connectivity; it’s a fundamental component of the system’s fault-tolerance strategy. By supporting connections to two independent control networks, the IS220PRTDH1BC ensures that a single point of failure in communication does not compromise the availability of vital temperature data. This redundancy is particularly important in TMR systems, where continuous, validated temperature inputs are required for voting algorithms that determine the operational status of the turbine. The IS220PRTDH1BC therefore acts as a high-integrity data gateway, bridging the physical world of temperature sensing with the high-speed digital control domain.

应用领域

IS220PRTDH1BC 模块的应用几乎完全集中在对温度测量精度和可靠性有最高要求的工业场景，尤其是在能源和重工业领域。

在电力行业，它是燃气轮机、蒸汽轮机和水轮机控制系统的标配 I/O 模块。IS220PRTDH1BC 负责精确监控轴承（Journal and Thrust Bearing）的温度，以防止润滑失效或机械摩擦导致的灾难性故障。此外，它也用于监测汽轮机的进气和排气温度，这些参数直接影响燃烧效率和排放，是性能优化和环境合规（Environmental Compliance）的关键数据点。

在石油天然气、石化和化工行业，IS220PRTDH1BC 用于大型压缩机组、泵站以及反应炉的温度监测。这些过程往往伴随着高温高压，任何温度的失控都可能导致安全事故或产品质量问题。IS220PRTDH1BC 提供的实时、高可靠性数据，是执行安全联锁（Safety Interlock）和紧急停车（Emergency Shutdown, ESD）逻辑的首要依据。简而言之，凡是需要将 RTD 信号可靠、高速地接入 GE Mark VIe 系统的场景，都会用到 GE IS220PRTDH1BC。

IS220PRTDH1BC 336A5026ADP13

相关产品

IS220PRTDH1BC 作为 I/O Pack，需要与终端板配合使用，并且属于 Mark VIe I/O 家族，因此其相关产品如下：

IS200SRTDH1BC / IS200SRTDH2BC： 兼容的 Simplex RTD 终端板（Terminal Board），用于现场 RTD 接线。IS220PRTDH1BC 可插接其上。

IS200TRTDH1BC / IS200TRTDH2BC： 兼容的 TMR RTD 终端板，允许 I/O Pack 扩展至 16 个 RTD 输入。

IS220PRTDH1A / IS220PRTDH1B： IS220PRTDH1BC 的早期硬件版本或不同修订版本，功能相似。

IS220PTCCH1C： 热电偶（Thermocouple, TCC）输入 I/O Pack，用于采集不同类型的温度传感器信号。

IS220PAICH1C： 模拟量输入/输出（Analog Input/Output, AIC）I/O Pack，用于采集 4-20mA 等标准信号。

IS220PSVOH1C： 伺服（Servo） I/O Pack，用于控制液压或蒸汽阀门。

IS220UCSAH1A： Mark VIe 系统的通用控制器（UCSE）模块，是 I/O Pack 的上位核心处理器。

安装与维护

安装前准备: 安装 GE IS220PRTDH1BC 模块前，应确保已将匹配的 SRTD 或 TRTD 终端板稳固地安装在 DIN 导轨或机柜内，并完成所有 RTD 现场接线。IS220PRTDH1BC 的安装必须在断电或遵循热插拔指南的情况下进行，以避免静电损坏（ESD, Electrostatic Discharge）。仔细检查 I/O Pack 背面的 DC-37 针连接器，确保插针无弯曲、无污染，然后将其垂直且平稳地插入终端板对应的插座中，直至听到锁定声或固定螺丝旋紧到位，确保物理连接牢固，避免因振动导致接触不良。

维护建议: IS220PRTDH1BC 作为电子模块，日常维护主要集中在环境控制和状态监测。应确保控制柜内部的温度和湿度保持在规范范围内，防止过热或冷凝导致电子元件故障。定期通过 GE 的 ControlST 软件检查 IS220PRTDH1BC 的诊断日志和通道状态，对任何指示灯异常（如 ATTN 或 ENET 故障）应立即响应。
