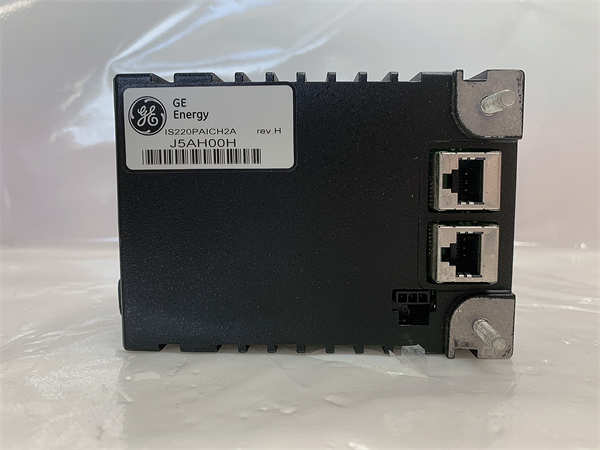

IS220PAICH2A 336A4940CSP11 GE 模拟输入/输出模块
IS220PAICH2A 336A4940CSP11 GE 模拟输入/输出模块 - 图片 2
IS220PAICH2A 336A4940CSP11 GE 模拟输入/输出模块 - 图片 3
IS220PAICH2A 336A4940CSP11 GE 模拟输入/输出模块 - 图片 4

IS220PAICH2A 336A4940CSP11 GE 模拟输入/输出模块

IS220PAICH2A 336A4940CSP11 GE模拟输入/输出模块是GE通用电气Mark VIe控制系统平台中一款至关重要的模拟量信号处理组件。

产品型号：IS220PAICH2A 336A4940CSP11

制造商：GE

产品类型：模拟输入/输出模块

系列：Mark VIe

模拟输入通道：10(前8个可配置为±5V,±10V,0-5V,0-10V,4-20mA；后2个可配置为±1mA,4-20mA)

模拟输出通道：2(0-20mA，第一个输出可选0-200mA)

以太网接口：2 x RJ-45 10/100 Mbps

电源输入：28 VDC

分类：

描述

IS220PAICH2A 336A4940CSP11 GE模拟输入/输出模块是GE通用电气Mark VIe控制系统平台中一款至关重要的模拟量信号处理组件。作为Mark VIe系列I/O(输入/输出)模块的重要成员，IS220PAICH2A模块被设计用于连接I/O以太网网络和模拟输入终端板，为工业控制应用提供精确且可靠的模拟信号采集和输出能力。这款IS220PAICH2A 336A4940CSP11 GE模拟输入/输出模块集成了高性能的BPPx处理器板以及专用的模拟I/O采集电路，能够高效地处理来自各种现场仪表的模拟信号，并将控制指令转换为模拟量输出，从而确保整个控制系统的稳定性和精确性。凭借其强大的功能和灵活性，IS220PAICH2A GE模拟输入/输出模块适用于各种复杂的工业环境，是构建先进涡轮机控制和工业自动化系统的关键要素。

IS220PAICH2A 336A4940CSP11 GE

IS220PAICH2A 336A4940CSP11 GE

技术规格

产品型号：IS220PAICH2A 336A4940CSP11

制造商：GE

产品类型：模拟输入/输出模块

系列：Mark VIe

模拟输入通道：10(前8个可配置为±5V,±10V,0-5V,0-10V,4-20mA；后2个可配置为±1mA,4-20mA)

模拟输出通道：2(0-20mA，第一个输出可选0-200mA)

以太网接口：2 x RJ-45 10/100 Mbps

电源输入：28 VDC

功耗：5.3 W(典型),6.2 W(最大)

尺寸：8.26 cm(高)x 4.19 cm(宽)x 12.1 cm(深)

主要特点和优势

IS220PAICH2A 336A4940CSP11 GE模拟输入/输出模块具备一系列卓越的特点和优势，使其在工业自动化领域脱颖而出：

灵活的输入配置：IS220PAICH2A模块的前8个模拟输入通道提供了多种可配置的电压和电流输入范围，能够适应各种不同类型的模拟传感器和仪表，极大地增强了系统的灵活性和兼容性。

可选择的高电流输出：该模块提供两个0-20mA的模拟电流输出通道，其中第一个输出更可配置为0-200mA输出，满足了需要更大驱动能力的特殊应用需求。

高速以太网通信：IS220PAICH2A配备了双RJ-45以太网接口，支持10/100 Mbps的数据传输速率，确保与控制系统之间的高速、可靠的数据交换，满足实时控制的要求。

内置软启动功能：该模块集成了软启动电路，能够有效控制上电时的浪涌电流，保护模块自身和连接的电源设备，提高了系统的可靠性和延长了设备寿命。

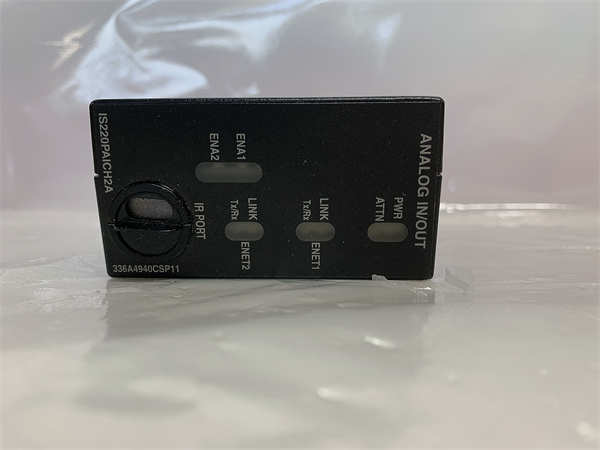

全面的状态指示：IS220PAICH2A模块前面板上的LED指示灯能够提供清晰直观的模块运行状态和故障诊断信息，方便用户进行现场维护和故障排除，缩短了停机时间。

紧凑的工业设计：IS220PAICH2A模块采用紧凑的工业级设计，易于安装在控制柜等空间受限的环境中，节省了安装空间。

IS220PAICH2A 336A4940CSP11 GE

IS220PAICH2A 336A4940CSP11 GE

应用领域

凭借其强大的模拟信号处理能力和灵活的配置选项，IS220PAICH2A 336A4940CSP11 GE模拟输入/输出模块广泛应用于各种工业自动化领域，尤其是在需要精确模拟信号采集和控制的场景中：

燃气轮机控制系统：在GE Mark VIe燃气轮机控制系统中，IS220PAICH2A用于采集来自温度、压力、流量等传感器的模拟信号，并输出控制信号至阀门等执行机构。

蒸汽轮机控制系统：类似地，在蒸汽轮机控制系统中，IS220PAICH2A模块用于实现对关键工艺参数的精确监控和控制。

工业过程控制：在化工、石油、冶金等行业的自动化系统中，IS220PAICH2A用于连接各种模拟量仪表，实现对生产过程的精确控制。

数据采集系统：IS220PAICH2A也可应用于各种工业数据采集系统中，用于采集和传输模拟量数据，为系统分析和决策提供依据。

相关产品

与IS220PAICH2A 336A4940CSP11 GE模拟输入/输出模块相关的GE Mark VIe控制系统产品包括：

IS220PDIAH1A：GE Mark VIe系列离散输入模块，用于采集开关量信号。

IS220PDOAH1A：GE Mark VIe系列离散输出模块，用于输出开关量控制信号。

IS220PRTDH1A：GE Mark VIe系列RTD(电阻温度探测器)输入模块，用于连接和处理RTD温度传感器信号。

IS220PTURH1A：GE Mark VIe系列涡轮机专用I/O模块，包含多种输入输出通道类型。

IS220PSVOH1A：GE Mark VIe系列伺服阀控制模块，用于控制液压或气动伺服阀。

IS220PPROS1A：GE Mark VIe系列保护继电器输出模块，用于实现系统保护功能。

这些模块与IS220PAICH2A模拟输入/输出模块共同构建了GE Mark VIe控制系统完善的I/O解决方案，满足各种工业控制需求。

IS220PAICH2A 336A4940CSP11 GE

IS220PAICH2A 336A4940CSP11 GE

安装与维护

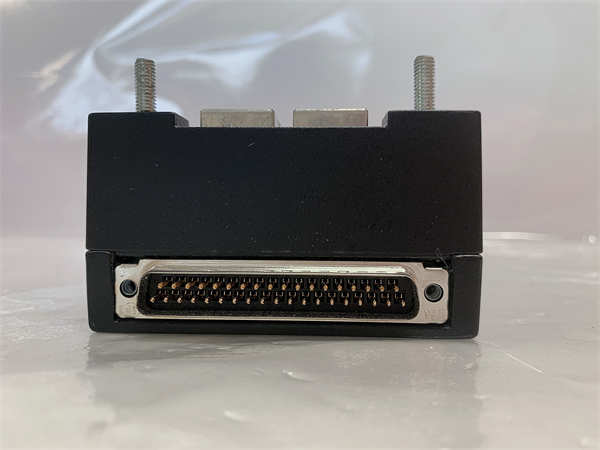

安装前准备：在安装IS220PAICH2A 336A4940CSP11 GE模拟输入/输出模块之前，请务必确保相关的Mark VIe控制系统终端板已正确安装并固定。将IS220PAICH2A模块小心地插入到终端板上的对应连接器中。使用位于以太网端口附近的螺纹柱和安装支架来机械固定IS220PAICH2A模块，确保模块与终端板之间的DC-37针脚连接器没有受到不必要的侧向应力。根据系统的网络配置，连接一根或两根以太网电缆到IS220PAICH2A模块的RJ-45接口。最后，连接28 VDC电源到模块的电源连接器。由于IS220PAICH2A模块具有内置的软启动功能，因此在连接电源时无需特别断开电缆。

维护建议：为了确保IS220PAICH2A 336A4940CSP11 GE模拟输入/输出模块的长期稳定运行，建议定期进行预防性维护。定期检查模块与终端板以及外部电缆的连接是否牢固，避免因松动导致信号传输不良或系统故障。保持IS220PAICH2A模块表面的清洁，防止灰尘和污染物积聚影响模块的散热性能。避免在超出模块工作温度和湿度范围的环境下运行设备。如果发现任何异常情况，例如模块指示灯异常或信号采集/输出不正常，应及时检查并参考GE Mark VIe系统的相关维护手册进行故障排除。建议由经过专业培训的人员进行模块的维护和更换操作。
