IS210BPPBH2CAA GE 印刷电路板(PCB)/备份保护处理器板

描述

GE IS210BPPBH2CAA是一款由通用电气(GE)公司生产的备份保护处理器板(BPP)，它是GE Mark VI汽轮机控制系统的关键组成部分。作为Speedtronic系列的一部分，Mark VI系统专为燃气轮机和蒸汽轮机的管理和控制而设计。

IS210BPPBH2CAA的主要职责是提供冗余保护，以确保汽轮机和发电机关键功能的安全可靠运行。它通常与主保护处理器(PPP)协同工作，形成一个故障安全(fail-safe)的运行机制，例如在三重模块冗余(TMR)系统中，三个处理器卡会并行执行汽轮机应用程序。该板卡具备独立的故障检测能力，能够快速响应并执行硬件层面的跳闸逻辑，以便在紧急情况下（如超速、过压）快速关停汽轮机，从而防止设备损坏和保障人员安全。

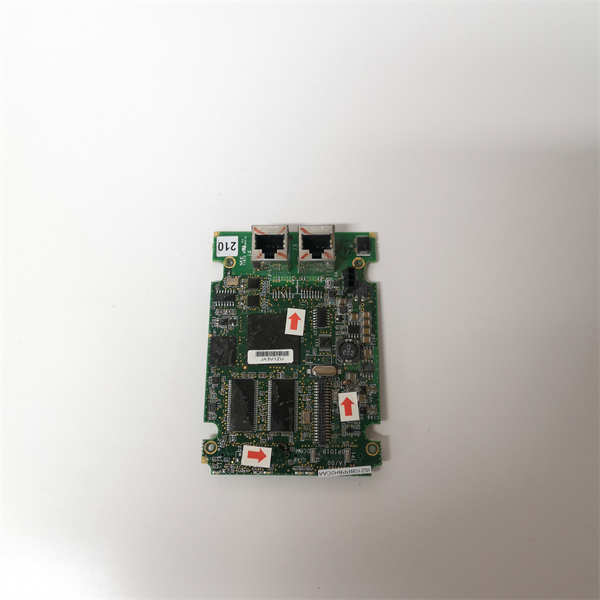

IS210BPPBH2CAA GE

技术规格

产品型号：IS210BPPBH2CAA

制造商：通用电气(GE)

产品类型：印刷电路板(PCB)/备份保护处理器板

所属系列：GE Speedtronic Mark VI汽轮机控制系统

兼容汽轮机类型：燃气轮机和蒸汽轮机

冗余支持：支持三重模块冗余(TMR)系统

连接器类型：八个母插头连接器(2至18针)

主要组件：金属氧化物压敏电阻(Varistors)

湿度：5-95%非冷凝

重量：小于2磅(约0.9 kg)

操作系统支持(HMI)：Microsoft Windows NT PC操作系统(通过HMI接口)

编程/配置：GE ToolboxST(用于Mark VI),Cimplicity或功能块图(FBD)

通信：通过背板与I/O模块(如IS200系列)通信；与HMI/工作站通过以太网(TCP/IP)通信；可能支持PROFIBUS/Modbus用于现场设备

主要特点和优势

GE IS210BPPBH2CAA备份保护处理器板作为Mark VI汽轮机控制系统的核心组件，具备多项关键特点和显著优势。

首先，它提供卓越的冗余保护功能。IS210BPPBH2CAA作为备份处理器，与主保护处理器协同工作，能够实现关键汽轮机/发电机功能的故障安全操作。特别是在三重模块冗余(TMR)系统中，三块处理器卡并行工作，极大提高了系统的可靠性和可用性，确保即使在单一模块故障的情况下，系统也能继续安全运行。其次，该板卡具备独立的故障检测能力，能够快速识别并比较主处理器与自身的数据差异，并在检测到异常时，通过硬件层面的跳闸逻辑实现紧急关停，这对于防止设备损坏和保障人员安全至关重要。

IS210BPPBH2CAA还具有高度的兼容性和集成度。它被设计用于支持燃气轮机和蒸汽轮机，使其适用于多种发电应用。该板卡通过背板与各种I/O模块无缝通信，并且支持与基于Microsoft Windows NT PC操作系统的HMI（人机界面）连接，提供图形显示、客户端/服务器功能和维护工具箱等功能，极大简化了系统管理和维护。其内置的保护算法、序列控制和I/O显示等软件维护工具，也为工程师提供了强大的诊断和故障排除能力。这些特点共同确保了汽轮机控制系统在最严苛的运行条件下也能保持高稳定性、高可靠性和快速响应能力。

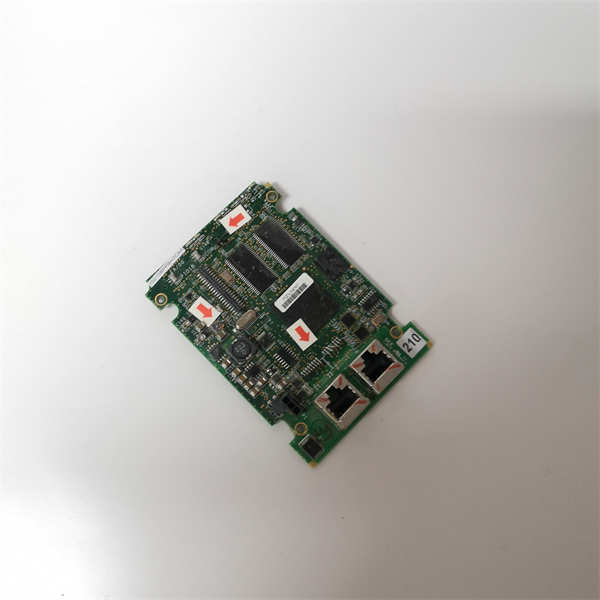

IS210BPPBH2CAA GE

应用领域

GE IS210BPPBH2CAA备份保护处理器板主要应用于GE的Mark VI汽轮机控制系统，因此其应用领域集中在电力生产和能源行业。

燃气轮机和蒸汽轮机控制系统：作为GE Mark VI系统的一部分，IS210BPPBH2CAA用于管理和控制各种类型的燃气轮机（如GE Frame 5/6/7/9）和蒸汽轮机。这包括启动、停止、速度控制、负荷管理以及关键参数的监测和保护。

电力生成厂：在火力发电厂、联合循环发电厂以及其他使用汽轮机发电的设施中，该模块是确保发电机组安全、高效运行的关键组件。它提供对超速、过压、发电机差动电流和接地故障等关键保护功能的冗余支持。

紧急停机系统：IS210BPPBH2CAA是紧急停机系统（Emergency Trip System,ETS）的重要组成部分，能够快速响应机械或液压超速等紧急情况，执行硬件跳闸，从而保护昂贵的汽轮机设备免受灾难性损坏。

关键工业过程：在需要高可靠性保护和控制的工业应用中，例如大型压缩机站、炼油厂和化工厂中的关键驱动设备，如果这些设备由汽轮机驱动，那么IS210BPPBH2CAA也可能作为其控制和保护系统的一部分。

安装与维护

安装前准备：在安装GE IS210BPPBH2CAA板卡之前，必须确保所有相关设备的电源已完全断开，并严格执行锁定/挂牌安全程序，以防止意外触电或设备损坏。请详细查阅GE为IS210BPPBH2CAA提供的官方安装手册和Mark VI系统文档，了解具体的安装步骤、电气连接图和所有安全注意事项。由于该模块包含敏感电子元件，务必采取严格的防静电（ESD）措施，例如佩戴防静电腕带并在防静电工作台上操作，以防止静电放电造成损害。确保安装环境符合模块的湿度（5-95%非冷凝）和其他环境要求。将IS210BPPBH2CAA小心插入Mark VI VME机架的指定插槽中，确保板卡完全就位且连接牢固。检查并连接所有相关的背板通信和任何外部接口线缆，确保连接牢固，无松动或损坏。

维护建议：为了确保GE IS210BPPBH2CAA的长期稳定运行，建议定期进行目视检查。检查板卡表面是否有物理损伤、灰尘堆积或连接松动。使用干燥、柔软的刷子或压缩空气轻轻清除模块表面的灰尘和污染物，但避免使用湿布或任何溶剂。确保控制柜内部的通风散热系统正常工作，环境温度和湿度保持在允许范围内，防止模块因过热或潮湿而损坏。定期检查板卡上的LED指示灯状态（如果有），它们通常会提供电源、运行状态和故障诊断信息，异常指示灯应及时报告并结合系统诊断软件（如GE ToolboxST）进行排查。根据GE的建议，定期检查并更新Mark VI控制系统的固件和相关配置软件，以获取最新的功能改进、性能优化和安全补丁。定期备份汽轮机控制程序和系统配置，以便在模块更换或系统故障时能够快速恢复。如果IS210BPPBH2CAA出现故障或异常，切勿尝试未经授权的维修，因为该模块涉及到关键的保护功能，应立即联系GE认证的技术服务人员或授权服务中心进行诊断和维修。

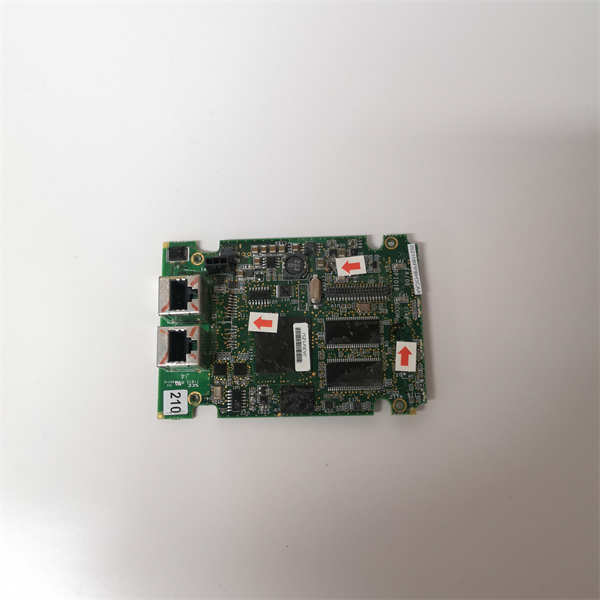

IS210BPPBH2CAA GE
