INTELLISCANDE14-1064NM 扫描振镜 – 1064nm 波长适配，激光打标精度保障！​

描述

SCANLAB SCANde INTELLISCANDE14-1064NM 是德国 SCANLAB 公司针对近红外激光加工场景研发的高端扫描振镜，隶属于 IntelliSCAN 数字化扫描产品线，在激光加工系统中承担激光束动态偏转、聚焦定位与路径控制的核心角色。作为连接激光光源与加工工件的 “精准操控枢纽”，该产品可接收上级控制系统（如 PLC、专用激光控制器）的路径指令，通过双轴振镜电机驱动光学镜片高速转动，将 1064nm 波长激光束精准投射至加工面，实现复杂图形的高速雕刻与精密加工。​

依托 SCANLAB 35 年激光扫描技术积淀，这款振镜采用模块化架构与数字化控制算法，可广泛集成于激光打标机、微加工设备、增材制造系统等场景，有效解决传统扫描振镜定位精度低、长时间运行热漂移的痛点。无论是电子元件的精密打标，还是金属材料的微钻孔加工，其均能凭借高动态响应与温度稳定性，保障加工质量的一致性，为激光智造企业提升生产效率与产品精度提供核心支撑。​

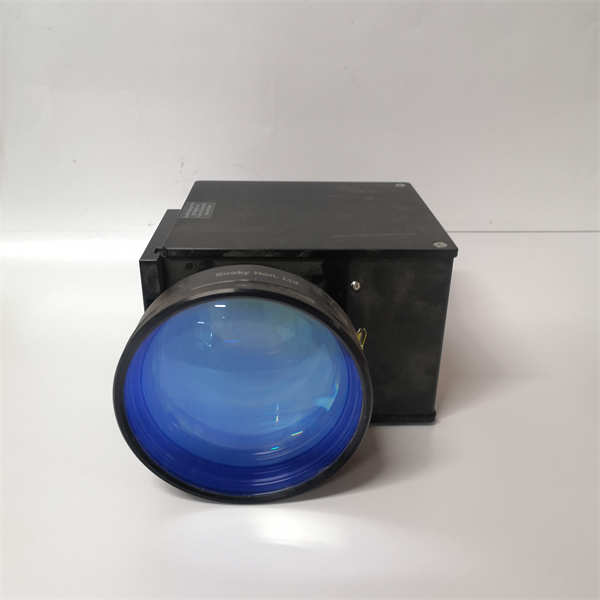

SCANLAB SCANde INTELLISCANDE14-1064NM

主要特点和优势​

1064nm 波长专属适配：针对近红外激光特性优化光学设计，采用增透膜涂层镜片，激光透过率高达 99.5%，减少能量损耗的同时避免镜片灼伤，完美适配光纤激光光源，特别适用于金属材料加工场景。​

高精度与高动态响应：搭载 SCANLAB 专属数字化驱动算法，定位精度达 ±5 μrad，重复定位误差≤2 μrad；双轴振镜最大扫描速度≥5000 mm/s，响应时间≤1ms，可实现微米级加工路径控制，满足精密电子、医疗器件的高要求加工需求。​

工业级稳定设计：采用 IP66 防护等级外壳，通过一体化灌胶密封工艺，可在粉尘、油污等恶劣工业环境中稳定运行；创新集成式水冷通道与外壳温控系统，能将核心部件温度波动控制在 ±0.5℃内，彻底解决长时间运行的热漂移问题。​

模块化与安全集成：采用标准化接口设计，支持快速更换光学模块与通信模块；内置联锁安全电路，可无缝接入工业安全系统，当出现光路异常时立即切断激光输出，符合 CE 工业安全认证标准，提升设备操作安全性。​

The SCANLAB SCANde INTELLISCANDE14-1064NM scanning galvanometer excels in near-infrared laser processing with its high precision and robust design. Optimized for 1064nm wavelength lasers, it features an anti-reflection coated lens with 99.5% transmittance, minimizing energy loss during metal processing. Equipped with SCANLAB’s proprietary digital drive algorithm, it achieves a positioning accuracy of ±5 μrad and a maximum scanning speed of over 5000 mm/s, enabling micron-level processing control for electronic components and medical devices.​

Designed for industrial durability, the galvanometer boasts an IP66-rated housing with integrated water cooling, maintaining core component temperatures within ±0.5℃ to eliminate thermal drift during long-term operation. Its modular architecture supports flexible integration with PLCs and laser controllers, while built-in safety interlocks ensure compliance with CE standards, making it a trusted choice for laser marking, micromachining, and additive manufacturing systems globally.​

技术规格​

​

​

应用领域​

在电子制造行业，该振镜广泛用于 PCB 电路板的激光打标与二维码雕刻。例如在智能手机芯片生产中，其可通过 EtherCAT 协议接收 PLC 指令，以 5000 mm/s 的速度在芯片表面雕刻微米级二维码，定位误差控制在 2 μrad 内，确保后续追溯环节的识别准确性；同时水冷系统可支持 24 小时连续运行，满足电子产业的高产能需求。​

医疗设备制造领域，适用于金属植入物的激光微加工。在骨科钛合金螺钉加工中，其 1064nm 波长适配性可实现螺钉表面的纹理雕刻，提升植入物与骨骼的结合力；IP66 防护设计能适应医疗器件生产的洁净车间环境，避免粉尘污染影响加工精度。​

增材制造（3D 打印）场景中，可集成于金属粉末熔融成型设备。通过 PROFINET 协议与打印控制系统联动，精准控制激光束的扫描路径与停留时间，实现复杂结构零件的分层打印；温控系统有效避免长时间打印导致的光路偏移，保障打印件的尺寸精度。​

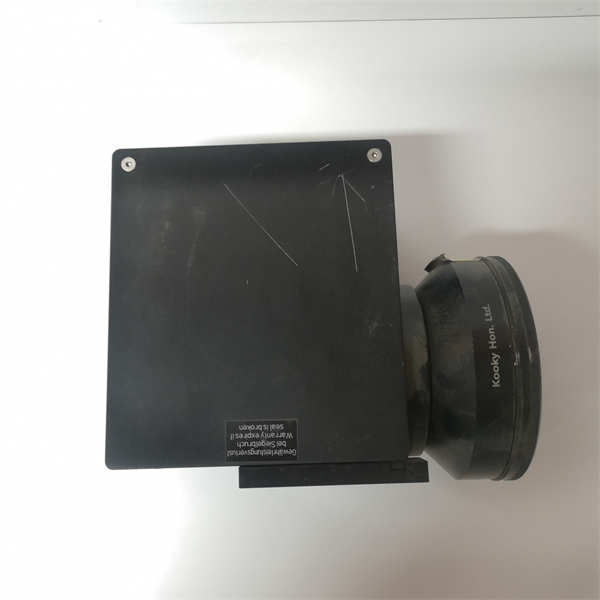

SCANLAB SCANde INTELLISCANDE14-1064NM

相关产品​

1. SCANLAB INTELLISCANDE14-532NM：同系列不同波长适配款，针对 532nm 绿光激光优化，适用于非金属材料（塑料、玻璃）的精密加工。​
2. SCANLAB rtc6 控制器：专用扫描振镜控制器，可与 INTELLISCANDE14-1064NM 无缝对接，提供路径优化与动态校正功能，提升复杂图形加工效率。​
3. HOLO/OR 衍射光学元件：SCANLAB 姐妹公司配套产品，可集成至振镜系统，实现激光束分束与整形，适配多焦点同时加工场景。​
4. SCANLAB SYSTEM software：专用调试软件，支持振镜参数校准、路径模拟与故障诊断，简化现场安装调试流程。​
5. RAYLASE D-4000 扫描头：互补型扫描产品，侧重宽幅加工场景，可与 INTELLISCANDE14 配合实现高低精度加工切换。​
6. 激光冷水机 LW-300：配套冷却设备，为振镜提供稳定的水温控制（±0.1℃），保障长时间运行的温度稳定性。​
7. SCANLAB 安全联锁模块：扩展安全组件，可实现激光加工区域的人员感应与紧急停机联动，提升设备操作安全性。​

安装与维护​

安装前准备：安装前需确认激光光源波长为 1064nm，功率不超过振镜额定负载；安装环境需满足温度 5℃~45℃、湿度≤80%，避免靠近强电磁干扰源（如大功率变频器）；准备法兰固定件、水冷管道（内径≥6mm）及屏蔽通信线缆，提前测试冷却水温差需≤2℃。此外需确认控制器通信协议与振镜兼容，避免数据传输延迟。​

维护建议：日常维护需每 1 个月检查水冷管道连接，确保无渗漏；每 3 个月用压缩空气（压力≤0.3MPa）清洁外壳散热孔，避免粉尘堵塞影响散热；每 6 个月通过专用软件校准定位精度，补偿机械磨损导致的误差；若出现扫描偏移故障，需先检查水冷系统运行状态，再通过软件进行路径校正。
