ICS TRIPLEX T9451 数字量输出模块 – 32通道高密度，三重冗余安全控制！

描述

TRICONEX T9451 是英维思（现属于施耐德电气）为Tricon V9/V10系列安全仪表系统（SIS）精心打造的一款32通道三重模件冗余（TMR）数字量输出模块。作为安全控制系统的”执行终端”，T9451 承担着将安全逻辑处理结果转化为实际控制动作的关键任务，直接驱动现场的执行机构、电磁阀、报警器等设备。这款模块采用了先进的三重化输出设计，每个输出通道都包含三个独立的输出电路，通过硬件表决机制确保输出动作的绝对可靠性。

在现代工业安全保护中，输出执行的可靠性往往决定着整个安全系统的最终效果。TRICONEX T9451 通过其独特的故障安全设计，确保在模块失电或检测到内部故障时，所有输出会自动进入预定义的安全状态（通常为断开状态）。这种设计理念使得T9451 即使在极端故障情况下，也能确保工艺系统转移到安全状态，为人员、设备和环境提供最高级别的保护。

TRICONEX T9451 的灵活驱动能力使其能够适应各种现场负载需求，模块支持继电器、电磁阀、指示灯等多种负载类型的直接驱动。每个输出通道都具备独立的电气隔离和过流保护，有效防止现场设备的相互干扰和故障扩散。通过模块前面板的多状态指示灯，运维人员可以快速识别每个输出通道的工作状态，大大提升了系统的可维护性。在紧急停车、火气保护等安全关键应用中，T9451 以其卓越的性能表现，成为工业安全控制的可靠执行保障。

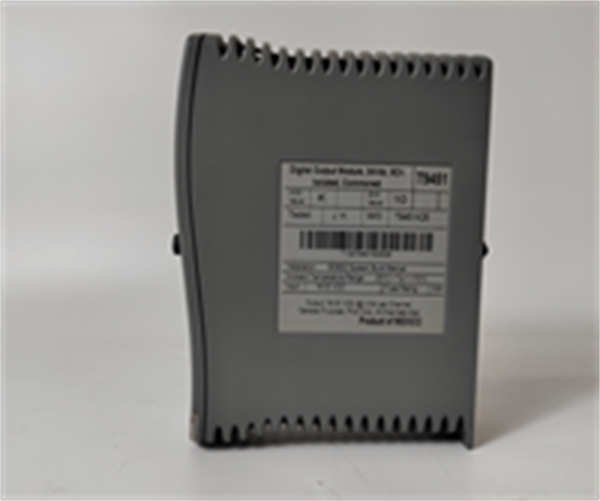

ICS TRIPLEX T9451

主要特点和优势

三重化安全输出：T9451 采用完整的三重模件冗余（TMR）输出架构，每个输出通道包含三个独立的输出电路。三个处理器同时控制输出状态，通过硬件表决机制确保输出动作的一致性和可靠性。这种设计确保在单个输出电路故障时，模块仍能保持正常的控制功能，极大地提升了系统的安全完整性水平。

完善的保护功能：每个输出通道都配备独立的过流保护和短路保护，保护值精确设定在0.5A。当检测到过载或短路时，T9451 会立即切断故障通道并上报诊断信息，防止故障扩大。模块还具备输出状态回读功能，能够实时验证输出动作是否与控制命令一致，为系统提供额外的安全验证。

灵活的负载驱动：模块支持广泛的负载类型，包括继电器线圈、电磁阀、报警器、指示灯等，输出电压范围覆盖20-60VDC。T9451 的每个输出通道都采用固态开关器件，具有快速的响应时间和长的机械寿命。这种设计特别适用于需要频繁动作的安全控制场合，确保了长期运行的可靠性。

高级诊断能力：T9451 内置全面的在线诊断功能，能够实时监测每个输出通道的状态。模块可以检测到开路、短路、过载等常见故障，并通过系统背板将详细的诊断信息上传至主处理器。前面板的双色LED指示灯为每个通道提供直观的状态显示，绿色表示正常输出，红色表示通道故障，黄色表示需要维护，极大简化了现场维护工作。

The TRICONEX T9451 represents the pinnacle of safety-critical digital output technology, featuring a robust Triple Modular Redundant architecture that ensures reliable execution of safety commands. With 32 fully isolated output channels and comprehensive fault detection capabilities, this module delivers unmatched reliability for mission-critical shutdown applications. Its advanced diagnostic features provide real-time monitoring of output status, while the fault-safe design guarantees safe state operation under any abnormal condition.

Engineered for maximum operational integrity, the T9451 incorporates individual channel protection and status feedback verification, ensuring accurate command execution in demanding industrial environments. The module’s high-density design and hot-swappable capability optimize system availability while reducing maintenance downtime. These advanced features make the T9451 the preferred choice for executing critical safety functions across various industrial sectors.

T9451技术规格

应用领域

TRICONEX T9451 在工业安全系统的最终执行层发挥着至关重要的作用。在石油天然气行业，该模块广泛应用于海上平台的紧急关断系统（ESD），负责驱动关断阀、泄放阀等关键设备，在检测到危险工况时迅速隔离工艺系统。在陆上炼化装置中，T9451 用于火灾和气体保护系统（F&G），控制消防设备、通风系统和声光报警器的启动，确保在紧急情况下及时采取保护措施。

化工和石化装置中的安全联锁系统大量采用T9451 模块，驱动反应器的紧急进料切断阀、冷却水调节阀等关键设备，防止反应失控等恶性事故发生。发电厂的锅炉保护系统（FSSS）和汽轮机紧急跳闸系统（ETS）也依赖T9451 的高可靠性输出，控制燃料切断阀、蒸汽主汽门等重要执行机构。此外，在长输管线的紧急截断系统、大型旋转设备的润滑保护系统等安全关键应用中，T9451 都以其卓越的执行可靠性，为工业安全生产提供最终保障。

ICS TRIPLEX T9451

相关产品

Tricon 主处理器模块：如T8431，向T9451发送输出控制命令

Tricon 数字量输入模块：如T9402，为T9451提供联锁输入信号

Tricon 电源模块：如T8480C，为T9451提供稳定工作电源

Tricon 模拟量输入模块：如T9711，为T9451提供过程控制信号

Tricon 通信模块：如T8451，传输T9451的输出状态信息

输出终端面板：如TAO系列，提供T9451现场接线接口

系统机架：如T815x系列，为T9451提供安装平台

安装与维护

安装前准备：在安装TRICONEX T9451模块前，必须确认系统电源完全关闭，并采取充分的防静电措施。检查输出负载的电气参数是否在模块允许范围内，特别是冲击电流和稳态电流值。确保所有输出回路都配备了适当的保护装置，如熔断器或断路器。安装时应将模块对准导轨，平稳插入直到锁定装置到位。

维护建议：定期通过系统诊断工具检查T9451各输出通道的工作状态，特别关注负载电流和通道温度的监测数据。清洁模块通风孔，确保良好的散热条件。当需要更换模块时，严格按照热插拔操作规程执行，特别注意在拔出模块前确认所有输出处于安全状态。
