ICS Triplex T9432 | 安全温度输入模块 | 停产备件风险分析

描述

关键技术规格 (备件核对用)

o产品型号: T9432
o制造商: ICS Triplex（现属 Schneider Electric Triconex）
o所属系统: Tricon V9/V10 安全仪表系统（SIS）
o功能类型: 三重化温度输入（TI）模块
o输入通道数: 4 路独立通道（每通道三重化采集）
o支持传感器类型:
– 热电偶：J, K, T, E, R, S, B 型
– RTD：Pt100, Pt500, Pt1000（2线、3线、4线制）
o精度: ±0.1% of span（典型，含冷端补偿）
o冷端补偿（CJC）: 内置高精度传感器，自动补偿
o隔离: 通道间及通道对系统地电气隔离（>500 VAC）
oSIL等级: 符合 IEC 61508 SIL3 / IEC 61511 SIL3
o诊断覆盖率: > 99%（通过 Tricon 自检、开路/短路检测、通道偏差表决）
o安装方式: 插入 Tricon 主机架（如 8310/8311）
o配套端子板: 通常配 T9430 或 T9431 端子转接板
o供电: 由 Tricon 机架背板提供冗余电源

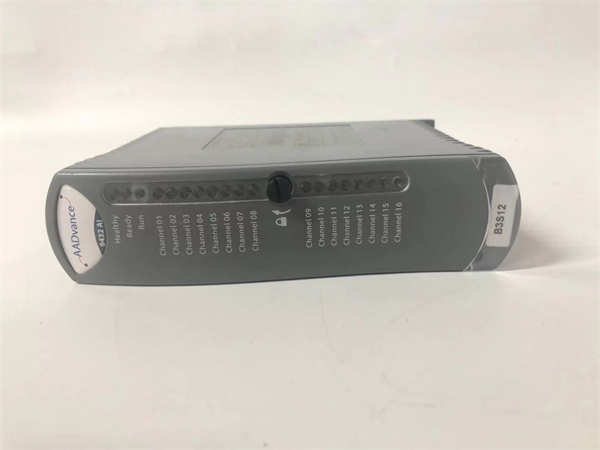

ICS Triplex T9432

系统定位与停机影响

T9432 广泛应用于高温工艺设备的安全监控场景，例如：

• 反应器床层温度超限联锁；
• 锅炉过热保护；
• 压缩机轴承温度监测；
• 燃烧器火焰温度安全逻辑。

其输出经三取二（2oo3）表决后送入安全逻辑解算器，一旦检测到超温即触发紧急停车（ESD）或燃料切断。若该模块发生故障：

• 拒动风险：真实超温未被识别，可能导致设备烧毁、火灾或爆炸；
• 误动风险：虚假高温信号引发非计划停车，单次损失可达数十万美元。

在连续运行的关键装置中，T9432 的可靠性直接关联到人员生命安全与企业合规运营。

可靠性分析与常见故障点

尽管采用三重化架构，T9432 仍存在长期服役后的典型老化问题：

常见故障模式：

• 冷端补偿传感器漂移：导致所有热电偶通道系统性偏移；
• RTD 激励电流源退化：引起 RTD 测量非线性；
• 输入保护电路失效：现场浪涌或接线错误造成通道损坏；
• 端子板氧化或松动：表现为信号跳变、开路报警；
• 内部基准电压源老化：影响整体测量精度。

设计薄弱环节：

• 固定式接线端子，现场维护易造成机械应力；
• 无远程健康状态上报，依赖定期人工诊断；
• 固件不可升级，无法修复潜在逻辑漏洞。

预防性维护建议：

• 每年使用标准温度模拟器（如 Fluke 754 + TC/RTD 模块）进行全通道校验；
• 定期检查端子紧固力矩与氧化情况；
• 监控 Tricon Diagnostics 软件中的“Channel Deviation”和“Open Circuit”事件；
• 确保机柜环境温度 < 40°C，避免加速电子元件老化；
• 对运行超过 10 年的模块建立强制更换计划。

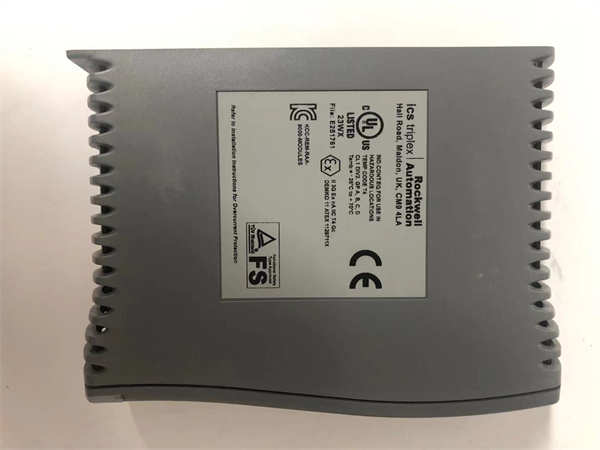

ICS Triplex T9432

生命周期与迁移策略

Schneider Electric 已终止 T9432 支持，并提供以下迁移路径：

临时维持措施（短期）

• 储备至少一块经 SIL3 文档验证 + 全功能温度校准 的备用模块；
• 与 Schneider 认证服务商签订应急维修协议；
• 加强在线监控，将诊断日志审查频率提升至月度。

正式迁移路径（中长期）

1. 平台升级：将现有 Tricon V9/V10 系统迁移至 Triconex Enhanced 或 Trident 平台；
   • 新平台支持 TCM4432（4通道 TMR 温度输入模块），兼容相同传感器类型，具备更高诊断能力、HART over RTD 支持及网络安全功能；
   • 支持现代通信协议（OPC UA、Modbus Secure）。
2. 工程实施要点：
   • 重新执行 HAZOP/LOPA 和 SIL 验证；
   • 移植或重构安全应用程序；
   • 进行完整的 工厂验收测试（FAT） 和 现场验收测试（SAT）；
   • 更新操作维护手册与培训材料。
