ICS TRIPLEX T9402 Trusted®光纤以太网通信模块 – 关键任务数据隔离与传输！

描述

ICS TRIPLEX T9402 是一款专用于Trusted®安全仪表系统（SIS）平台的高性能光纤以太网通信模块。在现代工业自动化中，安全系统不仅要保证可靠的逻辑运算，更要确保与上位控制系统（如分布式控制系统，DCS, Distributed Control System，或数据采集与监控系统，SCADA, Supervisory Control and Data Acquisition）之间的数据传输既快速又安全隔离。ICS TRIPLEX T9402 就是为满足这种严苛要求而设计的。

这款模块在Trusted®机架中扮演着数据桥梁（Data Bridge）的角色。它将来自TMR处理器（TMR Processor）的安全状态、SOE（Sequence of Events，事件顺序记录）数据、诊断信息等，通过高速光纤链路（High-Speed Fiber-Optic Link）安全地传输到安全网络以外的其他系统。采用光纤而非传统的铜缆，极大地增强了系统的电磁兼容性（EMC, Electromagnetic Compatibility）和电气隔离（Electrical Isolation）能力，使其非常适合部署在存在高电磁干扰的工业现场。ICS TRIPLEX T9402 模块的可靠性完全遵循Trusted®平台的设计哲学，确保通信链路的故障容忍（Fault Tolerance），不会因为通信故障而影响核心的安全控制逻辑。

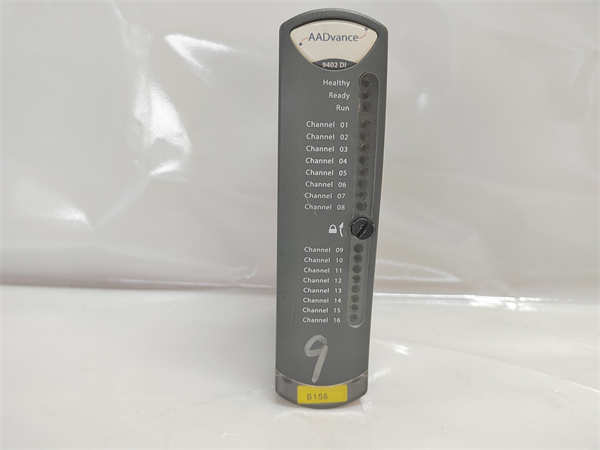

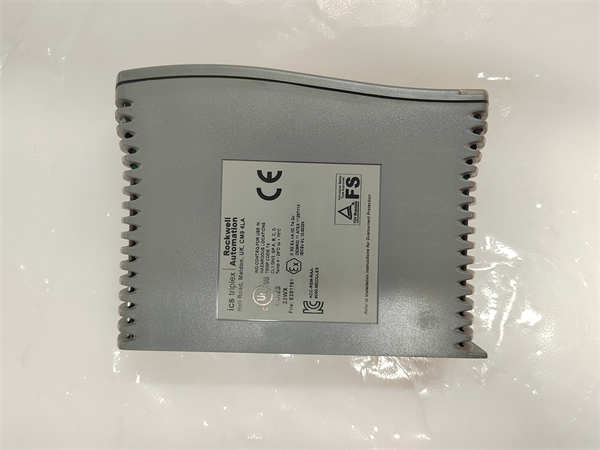

ICS TRIPLEX T9402

主要特点和优势

T9402 之所以能成为关键通信环节的首选，得益于其对安全性和可靠性的极致追求：

光纤隔离，超强抗干扰： ICS TRIPLEX T9402 采用光纤接口作为主要通信介质，这带来了两个核心优势。首先是电气隔离，彻底解决了不同子系统之间因地电位差异（Ground Potential Difference）或瞬变电压（Transient Voltage）引起的共模噪声（Common Mode Noise）问题。其次是电磁抗扰度（Electromagnetic Immunity）的飞跃，在发电厂、变电站或大型电机附近等电磁环境恶劣的区域，光纤能保证数据信号的纯净传输，不会被干扰。

冗余通信链路设计： 作为安全系统的组件，T9402 自然支持冗余配置。它通常提供两个光纤端口，允许工程师构建冗余通信路径（Redundant Communication Paths）。如果主光纤链路发生断裂或故障，系统能立即、无缝地切换到备用链路，确保安全数据流的连续性（Continuity），避免任何数据丢失或通信延迟。这种配置对于实现高可用性（High Availability）的安全网络至关重要。

高速率与低延迟： ICS TRIPLEX T9402 支持100 Mbps的快速以太网通信速率。在高密度I/O和高速逻辑运算的安全系统中，需要快速、实时地将数据上传至监控层，以便操作员快速获取系统状态（System Status）。低延迟的通信性能，确保了SOE数据的时间戳（Time Stamp）能够被准确同步，对于事故发生时的时间分析（Timing Analysis）提供了可靠保障。

安全协议与系统集成： T9402 专门用于Trusted®系统，它传输的数据包是经过安全验证的，确保了数据源的可信度（Trustworthiness）。通过该模块，安全系统可以与非安全系统（如DCS）进行安全、隔离的数据交换，既满足了IEC 61508等安全标准对安全隔离（Safety Separation）的要求，又实现了信息透明化（Information Transparency），极大地便利了现场操作和系统运维。

The ICS TRIPLEX T9402 Fiber Optic Ethernet Communications Module is a crucial link in a high-integrity safety architecture, defining the benchmark for secure and reliable industrial networking within the Trusted® platform. Its core technical differentiator is the use of fiber optic technology, which intrinsically provides complete Galvanic Isolation and unparalleled Electromagnetic Immunity (EMI), making it ideal for deployment in electrically noisy industrial environments where copper cabling would be susceptible to interference.

This module is engineered for maximum Dependability, featuring dual fiber optic ports that facilitate full Media Redundancy. This design ensures that the data path from the TMR processor to external systems—such as HMIs or DCS/SCADA—maintains High Availability even in the event of a fiber break or transceiver failure. Operating at 100 Mbps, the T9402 guarantees Low Latency communication, vital for the timely transfer of critical data, including high-resolution Sequence of Events (SOE) logs and diagnostic reports. Its role is twofold: to ensure the strict Safety Separation required by SIL 3 standards, while simultaneously enabling the necessary data flow for comprehensive operational awareness and plant-wide control integration.

T9402 技术规格

参数名称	参数值
产品型号	T9402
制造商	ICS Triplex (现为Rockwell Automation)
产品类型	光纤以太网通信模块
通信协议	基于以太网的Trusted®专有协议
数据速率	100 Mbps (快速以太网)
端口类型	冗余光纤端口 (通常为ST或SC接口)
光纤类型	多模光纤 (Multi-Mode Fiber)
光纤连接距离	典型可达 2 km
安全等级认证	适用于 SIL 3 系统
物理隔离	光耦隔离 (Galvanic Isolation)
安装方式	Trusted® 机架插槽式
供电电压	由Trusted®机架背板提供 (5 Vdc)

应用领域

ICS TRIPLEX T9402 的应用专注于需要将安全系统数据安全、快速、隔离地传输到其他监控或控制系统的场景。

大型石油天然气项目：在海上平台、炼油厂和液化天然气（LNG）终端，Trusted®系统通常位于主控室之外的远程机柜。T9402 利用光纤的长距离传输优势，可以将安全逻辑处理器和I/O模块的数据可靠地连接到几公里外的中央控制室DCS或企业网络，同时避免电涌（Surge Current）或雷击的影响。

流程工业的冗余数据链路：在石化、化工等流程工业中，如果需要将多个独立的安全区（Safety Area）的Trusted®系统连接到一个集中式安全管理系统（Safety Management System），ICS TRIPLEX T9402 提供的光纤网络就是理想的骨干网络（Backbone Network）。它为多台TMR处理器之间的数据交换提供了一个高速且抗干扰的环境，尤其是在涉及长距离或跨建筑物的连接时。

发电站与变电站：在发电机组控制和高压开关站中，存在大量的电磁噪声。T9402 作为安全网络的通信接口，确保了在发生接地故障或开关操作时产生瞬变电磁场（Transient Electromagnetic Field）的情况下，安全数据的完整性不受影响，保证了跳闸数据（Trip Data）能及时、准确地传达给操作员。

安装与维护

安装前准备：安装 ICS TRIPLEX T9402 模块的首要任务是光纤链路的准备。由于 T9402 模块通常使用多模光纤（MMF），必须确保光缆的类型、长度和连接器（Connector）类型（如ST或SC）与模块的规格完全匹配。在插入模块到Trusted®机架之前，应确保光纤端面清洁（End Face Cleaning），因为光纤上的任何微小灰尘都可能导致信号衰减或通信错误。T9402 模块支持热插拔，但建议在安装或更换前，先在配置软件中确认其逻辑地址和通信参数设置正确，以确保系统初始化（System Initialization）顺利完成。

维护建议：对 ICS TRIPLEX T9402 的维护主要集中在光纤链路的监测和模块的自诊断。由于光纤本身具有极高的抗干扰性和可靠性，故障点往往出现在连接器和收发器（Transceiver）上。应定期使用光功率计（Optical Power Meter）测量 T9402 端口的光功率（Optical Power），确保接收和发送功率在正常范围内，如果光功率过低，通常意味着光纤受到污染或弯曲过度。
