ICS Triplex T9402 | 安全模拟输入模块 | 停产备件风险分析

描述

关键技术规格 (备件核对用)

o产品型号: T9402
o制造商: ICS Triplex（现属 Schneider Electric Triconex）
o所属系统: Tricon V9/V10 安全仪表系统（SIS）
o功能类型: 三重化模拟输入（AI）模块
o输入通道数: 4 路独立通道（每通道三重化采集）
o输入信号: 4–20 mA（支持 HART 叠加信号）
o精度: ±0.1% of span（典型）
o隔离: 通道间及通道对系统地电气隔离（>500 VAC）
oSIL等级: 符合 IEC 61508 SIL3 / IEC 61511 SIL3
o诊断覆盖率: > 99%（通过 Tricon 内部自检与通道表决机制）
o安装方式: 插入 Tricon 主机架（如 8310/8311）
o配套端子板: 通常配 T9400 或 T9401 端子转接板
o供电: 由 Tricon 机架背板提供冗余电源

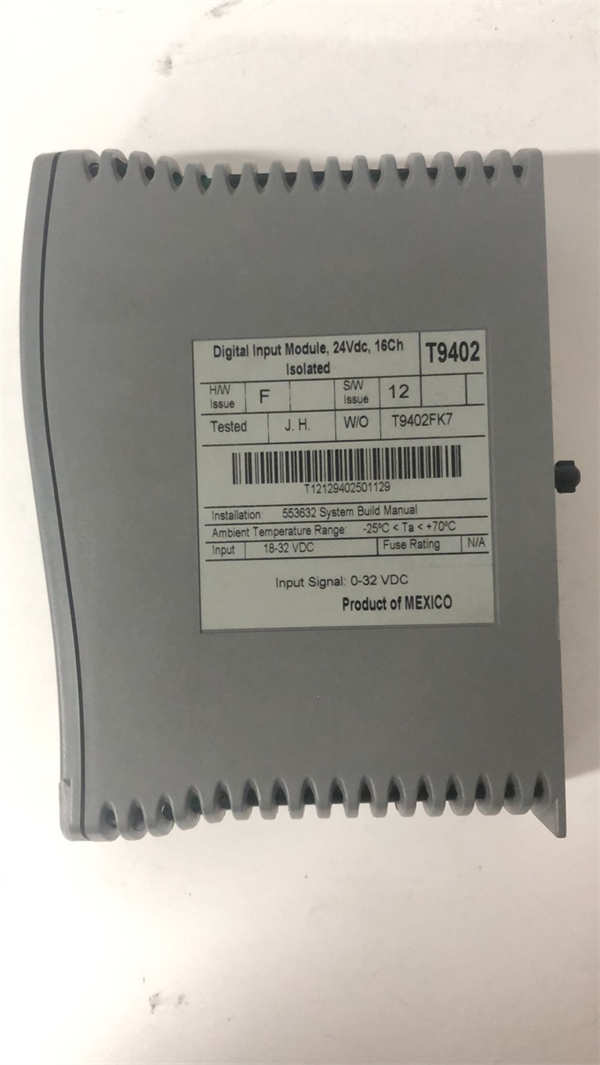

ICS Triplex T9402

系统定位与停机影响

T9402 是 Tricon 安全系统中用于采集关键过程变量（如反应器压力、储罐液位、压缩机振动）的核心输入模块。其输出经三取二（2oo3）表决后送入安全逻辑解算器，触发紧急停车（ESD）、泄压（PSD）或燃烧器管理（BMS）等安全动作。若该模块发生共模故障（如三通道同时漂移）或诊断失效，将导致：

• 拒动（Fail-to-Danger）：真实超限未被检测，安全功能未激活，可能引发爆炸或泄漏；
• 误动（Fail-Safe）：虚假报警触发非必要停车，造成数百万美元级生产损失。

在连续运行的高危装置中，T9402 的可靠性直接关系到人员安全、环境合规与企业声誉。

可靠性分析与常见故障点

尽管 T9402 采用三重化冗余设计，具备极高安全性，但长期服役后仍存在老化风险。最常见的故障模式包括：

• 精密采样电阻或运放漂移：导致通道增益/零点偏移，影响表决一致性；
• HART 调制解调电路失效：造成通信中断，影响智能变送器诊断；
• 电源滤波电容老化：引发电源噪声，触发模块自检报警；
• 端子板接插件氧化：增加接触电阻，表现为信号跳变或通道失效。

设计上的薄弱环节主要体现在：

• 模块依赖 Tricon 机架的稳定冷却，在高温机柜中易加速电子元件老化；
• 固件不可升级，无法修复潜在软件漏洞；
• 无远程健康状态上报能力，需依赖定期人工诊断。

预防性维护建议包括：

• 每年执行一次全通道精度校验（使用高精度电流源）；
• 定期审查 Tricon Diagnostics 软件中的通道偏差与诊断事件日志；
• 清洁端子板金手指，检查电缆屏蔽层接地是否完好；
• 监测机柜内部温度，确保 < 40°C；
• 对运行超 10 年的模块建立优先更换计划。

ICS Triplex T9402

生命周期与迁移策略

Schneider Electric 已明确终止 T9402 支持，并推荐以下迁移路径：

临时维持措施（短期）

• 储备至少一块经 SIL3 文档验证 + 全功能测试 的备用模块；
• 与 Schneider 认证第三方服务商签订应急维修协议；
• 加强在线监控频率，缩短维护周期至季度级别。

正式迁移路径（中长期）

1. 同平台升级：将现有 Tricon V9/V10 系统整体升级至 Triconex Enhanced 或 Trident 平台；
   • 新平台支持 TCM4402（4通道 TMR AI 模块），兼容 4–20 mA + HART，具备更高诊断覆盖率与网络安全功能；
   • 支持 OPC UA、IEC 62443 等现代工业标准。
2. 工程工作量：
   • 需重新进行 HAZOP/LOPA 分析 和 SIL 验证；
   • 移植安全逻辑程序（可能需重新组态）；
   • 执行完整的 FAT/SAT 测试；
   • 更新操作与维护规程。
