ICS Triplex T9110 | 三重化DO模块 | 关键停产硬件替换策略

Description

关键技术规格 (备件核对用)

o产品型号: T9110
o制造商: ICS Triplex（Schneider Electric）
o所属系统: Tricon V9/V10 安全仪表系统（SIS）
o功能类型: 数字输出（DO）模块，三重化架构（TMR）
o输出通道数: 8 路独立安全输出
o输出类型: 继电器触点或固态开关（依具体子型号，T9110 通常为继电器型）
o负载能力: 典型 2 A @ 30 VDC / 250 VAC（继电器触点）
oSIL等级: 符合 IEC 61508 SIL3 / IEC 61511 SIL3
o诊断覆盖率: > 99%（通过 Tricon 自检机制）
o安装方式: 插入 Tricon 主机架（如 8310/8311）
o冗余机制: 三取二（2oo3）表决，单点故障不影响系统运行
o配套端子板: 通常配 T9100 或 T9101 端子转接板

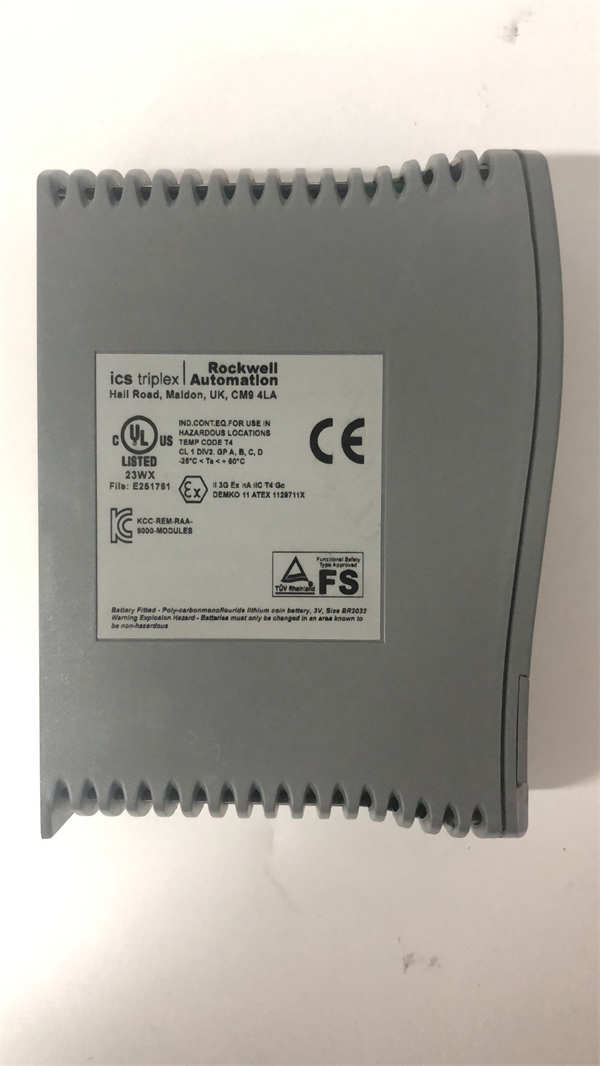

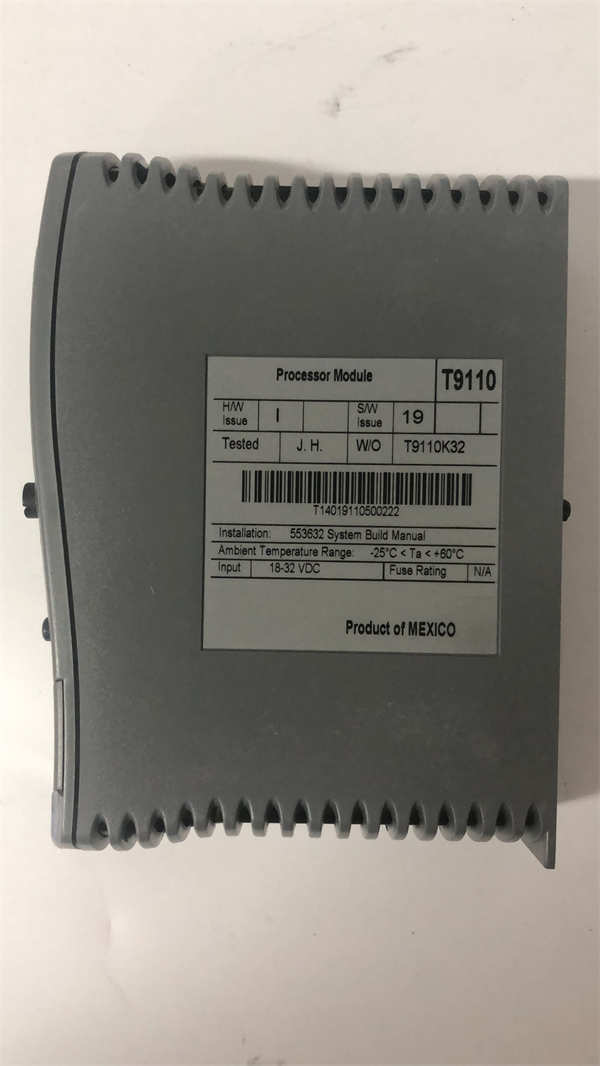

ICS Triplex T9110

系统定位与停机影响

T9110 是 Tricon 安全系统中执行最终控制动作的关键输出单元，广泛应用于炼油厂紧急泄压（ESD）、压缩机安全停机、锅炉火焰保护等高完整性安全回路。作为 SIL3 级设备，其输出信号直接驱动关断阀电磁头、电机接触器或声光报警器。若该模块发生共模故障（如三通道同时失效）或诊断机制失灵，将导致安全功能拒动（Fail-to-Danger），在工艺异常时无法触发保护动作，可能引发火灾、爆炸或有毒物质泄漏。即使仅单通道故障，也会触发系统降级报警，迫使工厂进入受限运行或计划外停机以进行维修。

可靠性分析与常见故障点

尽管 T9110 采用三重化冗余设计，具备极高可靠性，但长期服役后仍存在典型老化问题。最常见的故障模式包括：继电器触点因频繁动作或电弧烧蚀导致接触电阻增大甚至粘连；内部光电隔离器件性能退化引发通道间串扰；电源滤波电容老化造成模块供电不稳，触发误诊断。此外，在高温、高湿或含硫环境中，PCB 腐蚀可能加速电子元件失效。

设计上的薄弱环节主要体现在：继电器型输出寿命有限（典型机械寿命 10⁶ 次），不适合高频开关场景；模块依赖 Tricon 主机架的冷却风道，若机柜散热不良易过热；同时，其固件无法在线升级，漏洞修复需整机更换。

预防性维护建议包括：定期执行 Tricon 系统自检并审查诊断日志；使用红外热像仪监测模块表面温度；对输出触点进行接触电阻测试（建议每 2 年一次）；确保机柜环境温湿度符合规范（< 40°C，RH < 80%）；建立模块运行小时数台账，对超 10 年服役设备优先安排替换。

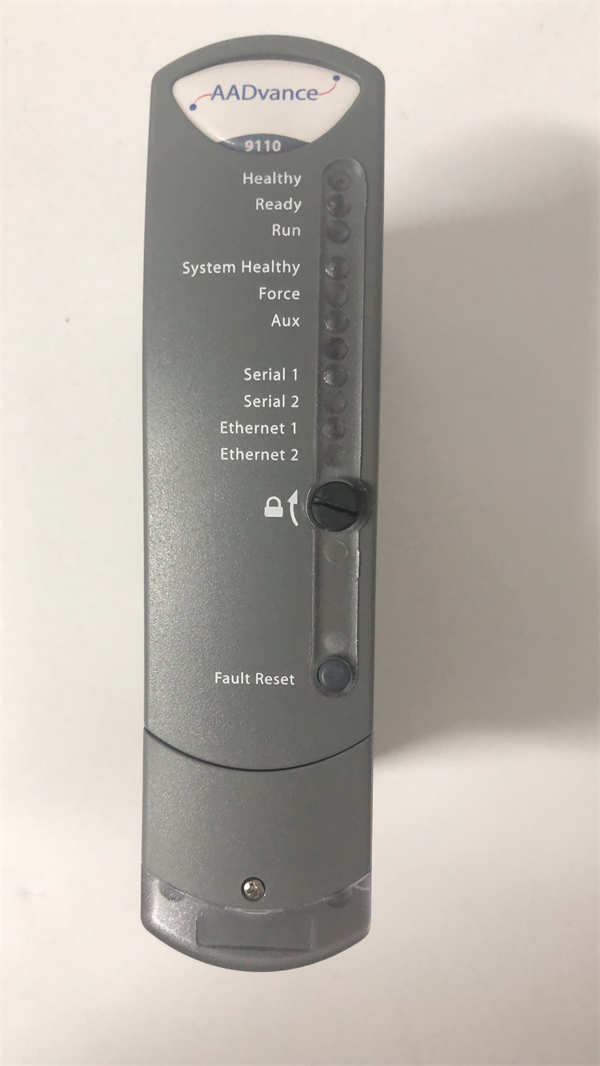

ICS Triplex T9110

生命周期与迁移策略

Schneider Electric 已正式终止 T9110 生产，并推荐用户迁移到 Triconex TCM 系列（如 TCM DO 模块） 或全新 Trident 平台。继续使用 T9110 的风险极高：无原厂备件、无安全补丁、不符合新建项目合规要求（如 IEC 61511:2016 对生命周期管理的要求）。

临时维持方案包括：储备至少一块经功能测试和 SIL 文档验证的备用模块；委托 Schneider 认证服务商进行板级维修（仅限非安全关键元件）；加强系统监控频率，缩短维护周期。

正式迁移路径如下：

• 同平台升级：将 Tricon V9/V10 系统整体升级至 Triconex Enhanced 或 Trident，新平台支持现代通信（如 OPC UA over TSN）、增强网络安全及更长生命周期；
• 模块级替换：在保留现有主机架前提下，部分项目可评估使用 T9111/T9112（若仍有库存），但非长久之计；
• 工程工作量：迁移需重新进行 HAZOP/LOPA 分析、SIL 验证、软件组态移植及 FAT/SAT 测试，通常需 6–12 个月规划周期。
