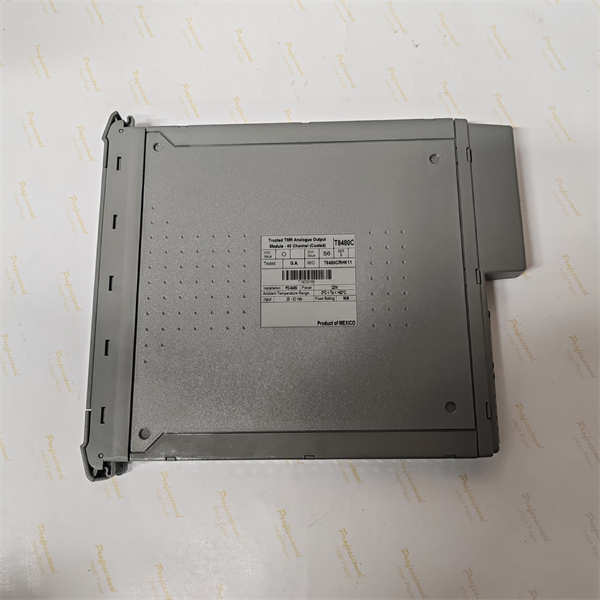

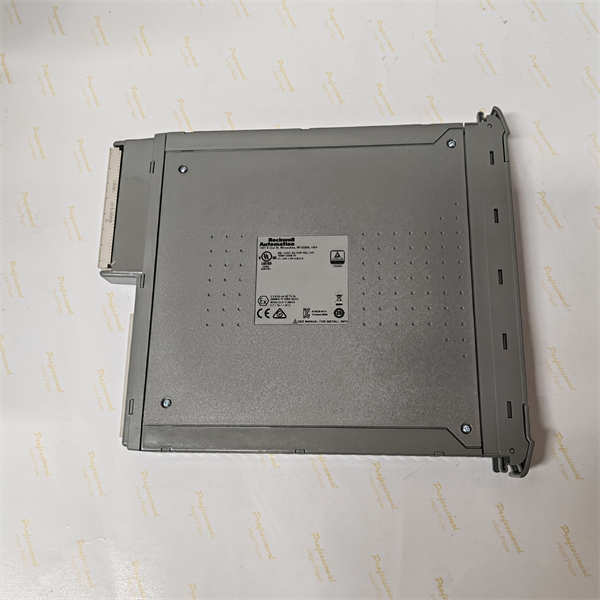

ICS TRIPLEX T8480C Trusted TMR模拟量输出模块

描述

ICS Triplex T8480C是一款Trusted TMR（三重模块冗余）模拟量输出模块，专为高可靠性和精确的4-20 mA模拟量输出信号设计，广泛应用于关键控制和安全仪表系统。该模块是ICS Triplex Trusted系列产品线中的核心组成部分，以其卓越的容错能力和高完整性而闻名，适用于严苛的工业环境。

T8480C秉承了Trusted系统标志性的**三重模块冗余（TMR）**架构。这意味着模块内部为每个模拟量输出通道都配备了三个独立的“切片”（slice），这些切片持续相互监测并进行表决。即使其中一个切片或相关的现场接线发生故障，模块也能通过其余通道的表决逻辑，无扰动地维持正确的模拟量输出，从而显著降低虚假跳闸的风险，确保关键安全功能的持续执行。

该模块提供多达40个4-20 mA模拟量输出通道，能够精确控制各种现场执行器，如调节阀、变频器等。T8480C内置全面、自动化的诊断功能和自检能力，能够实时监测现场接线（开路或短路）和负载设备的故障。值得注意的是，产品型号中的“C”后缀表示该模块经过**涂层（Conformal Coated）**处理，使其具备出色的防腐蚀能力，特别适用于潮湿、多尘或含有腐蚀性气体的恶劣工业环境，如化工厂、石油天然气设施和海洋平台。

技术规格

产品型号：T8480C

制造商：Rockwell Automation(ICS Triplex)

产品类型：Trusted TMR模拟量输出模块(Analog Output Module)

冗余架构：三重模块冗余(TMR-Triple Modular Redundant)

安全认证：符合IEC 61508 SIL 3(Safety Integrity Level 3)

输出通道数量：通常为40个独立通道

输出信号类型：4-20 mA(电流输出)

供电电压(背板)：20 VDC至32 VDC

现场供电电压：18 VDC至32 VDC

单通道额定电流：22 mA(最大输出电流)

输出负载电阻：0至600Ω(通常)

输出精度：±0.1%of Full Scale(在25°C时)，±0.25%of Full Scale(在0°C至60°C时)

输出短路保护：电子式保护，自动过流限制(22 mA限制)，无需外部熔断器

线路监测：每通道自动线路监测(检测开路和短路故障)

光电/电隔离：2500 V脉冲耐受光电/电隔离

涂层：具有防护涂层(Conformal Coated)，增强耐腐蚀性(型号中的’C’表示)

事件序列(SOE)：板载SOE报告功能，分辨率1 ms(输出状态变化或故障触发SOE条目)

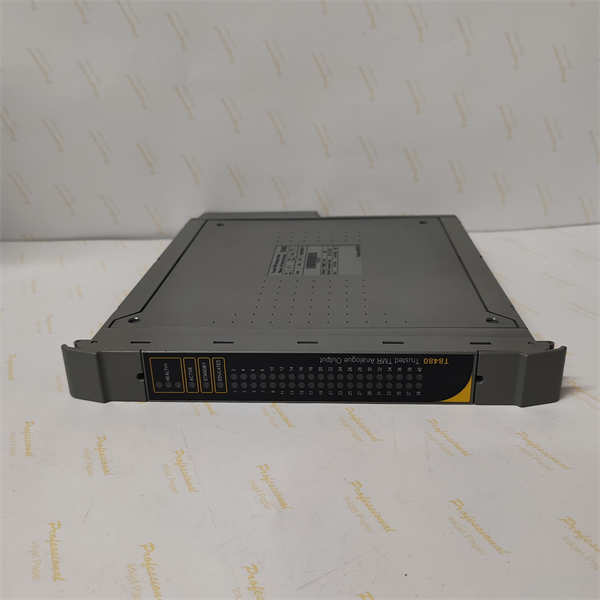

诊断功能：全面、自动诊断和自检，前面板LED指示灯显示输出状态、模块健康状态和故障

热插拔：支持热插拔（在支持的系统配置中）

工作温度：-5°C至+60°C(23°F至140°F)

非工作/存储温度：-25°C至+70°C(-13°F至+158°F)

湿度：5%至95%相对湿度，非冷凝

主要特点和优势

ICS Triplex T8480C模拟量输出模块作为Trusted TMR安全系统的关键组成部分，具备以下核心特点和显著优势：

三重模块冗余(TMR)架构：T8480C采用独特的三重冗余设计，每个输出通道都由三个独立的子通道控制，并通过表决逻辑确保即使其中一个通道发生故障，模块也能继续提供准确的模拟量输出。这消除了单点故障，极大提高了系统的可用性和可靠性，有效避免了虚假跳闸。

高安全完整性等级(SIL 3)：模块通过TÜV等独立机构认证，符合IEC 61508 SIL 3（安全完整性等级3）标准，适用于最关键的安全仪表功能（SIF），为高风险工业过程提供最高级别的安全保障。

涂层保护(Conformal Coated)：型号中的“C”表示模块经过了防护涂层处理。这使得T8480C能够在潮湿、多尘、盐雾或存在腐蚀性气体等恶劣环境中长期稳定运行，延长了模块的使用寿命，减少了维护需求。

高精度4-20 mA输出：提供多达40个高精度的4-20 mA电流输出通道，能够精确控制各种模拟量执行器，如调节阀、变频器等，满足严苛的过程控制需求。

全面诊断与线路监测：T8480C内置全面的自动诊断和自检功能，能够实时监测模块内部状态。同时，每个通道都具备自动线路监测功能，能够检测现场接线（开路、短路）和负载设备的故障，从而实现早期预警和高效故障排除。

自动过流保护：每个输出通道都提供电子式自动过流保护，无需外部熔断器。这简化了布线，降低了维护成本，并增强了系统的安全性。

事件序列(SOE)记录：模块具备板载SOE报告功能，以1毫秒的精确时间戳记录输出状态变化，为事后分析事件发生顺序和故障原因提供了宝贵的诊断数据。

支持热插拔：在支持的系统配置中，T8480C模块支持热插拔，允许在系统运行时更换模块，最大限度地减少停机时间，提升了系统可维护性。

应用领域

ICS Triplex T8480C TMR模拟量输出模块因其高可靠性、高精度和SIL 3安全认证，广泛应用于对过程安全和控制精度有极高要求的工业领域，尤其在以下场景中发挥关键作用：

石油天然气行业：

紧急停车系统(ESD)和高完整性压力保护系统(HIPPS)：尽管模拟量输出通常用于控制，但在某些安全相关应用中，T8480C可能用于驱动安全阀门或调节器，以实现精确的放空、泄压或流量控制，从而安全地将过程带入安全状态。

压缩机和涡轮机控制：精确控制燃料阀、防喘振阀、放空阀等，以优化设备运行并确保在异常情况下的安全停车。

工艺流程控制：用于控制反应器温度、压力、液位、流量等关键参数的调节阀，确保生产过程稳定和安全。

化工和石化行业：

反应器精确控制：对涉及高温、高压、易燃易爆或有毒介质的化学反应器中的调节阀（如冷却水阀、蒸汽阀、进料阀）进行精确控制，以维持反应条件在安全范围内。

精馏塔和分离设备：控制塔顶回流、塔底液位和再沸器加热，优化分离效率并避免危险工况。

物料输送和存储：控制泵速、阀门开度，实现精确的流量分配和罐区管理，防止溢流或空罐操作。

电力发电行业：

燃气轮机和蒸汽轮机辅助控制：精确控制燃料气体/蒸汽流量、润滑油温度、冷却水流量等，以优化机组效率并响应负荷变化。

锅炉和燃烧器管理系统(BMS)：对燃烧器燃料阀、风门等进行模拟量控制，确保安全高效的燃烧过程。

发电机励磁控制：驱动励磁调节器，精确控制发电机电压。

其他重工业：

适用于任何需要高可靠性、高精度模拟量输出控制的冶金、制药、水处理等行业的关键过程。

总而言之，T8480C是那些需要通过模拟量输出信号精确、可靠地控制现场设备，并且对系统故障容忍度和功能安全有最高要求的应用场合的理想选择，尤其是在需要额外涂层保护的恶劣环境中。

相关产品

ICS Triplex T8480C TMR模拟量输出模块是ICS Triplex Trusted安全系统的一个核心组成部分，它需要与以下相关产品和系统组件协同工作，才能构成完整的安全仪表系统解决方案：

ICS Triplex Trusted TMR处理器模块(Processors):

T8110B/T8110C:Trusted TMR处理器模块，负责执行安全逻辑和控制算法，并与T8480C通过背板进行通信。

T8111B/T8111C:涂层版本的Trusted TMR处理器模块，与T8480C的涂层特性相匹配，适用于恶劣环境。

ICS Triplex Trusted机架(Chassis):

T8300/T8310/T8311:各种尺寸的机架（底板），用于安装处理器和I/O模块，提供电源和背板通信。

ICS Triplex Trusted电源模块(Power Supply Modules):

T8100A/T8100B/T8100C:为Trusted系统提供冗余电源，确保系统供电的可靠性。

ICS Triplex Trusted TMR输入模块:

T8403C:Trusted TMR数字量输入模块（如T8461C的描述中提及），用于接收开关量输入信号。

T8431/T8431C:Trusted TMR模拟量输入模块，用于接收现场模拟量信号，与T8480C形成完整的模拟量回路。

T8470C:Trusted TMR热电偶/RTD输入模块。

ICS Triplex Trusted通信接口模块(Communication Interface Modules):

T8151B/T8151C:Trusted通信接口模块，用于与外部系统（如DCS、SCADA、操作员站）进行数据交换和通信，支持Modbus、OPC等协议。

ICS Triplex Trusted System Workbench(TSW)软件:这是Trusted系统的工程组态、编程、诊断和维护软件。工程师使用TSW来配置T8480C的参数、编写安全逻辑，并监控系统状态和执行诊断。

现场模拟量执行器(Field Analog Actuators):

调节阀(Control Valves):T8480C最典型的应用是驱动调节阀，通过4-20 mA信号控制阀门开度。

变频器(Variable Frequency Drives-VFDs):控制VFD的转速或频率。

其他模拟量驱动设备：如调节泵、加热器等。

外部本安隔离栅(External Intrinsic Safety Barriers):如果T8480C的输出需要连接到危险区域的本安（Intrinsic Safety）设备，则需要使用外部本安隔离栅以符合本安要求。

安装与维护

安装前准备：在安装ICS Triplex T8480C TMR模拟量输出模块之前，务必详细阅读ICS Triplex Trusted系统手册以及T8480C模块的特定安装和操作指南。由于其属于安全仪表系统（SIS）的核心组件，安装工作必须严格遵循所有适用的安全法规、行业标准（如IEC 61511、NFPA 85等）和当地的电气安装规范。

确保安装环境符合模块的工作温度（-5°C至+60°C，涂层版本可能更宽泛）和湿度要求，并避免强烈的电磁干扰。T8480C模块应正确插入到Trusted机架的指定槽位中，并确保与背板连接牢固。连接现场布线时，请严格按照ICS Triplex提供的接线图进行，确保线缆类型正确、屏蔽良好，并遵循本安（Intrinsic Safety）或防爆区域的特定布线要求（如果适用）。模拟量信号的布线尤其需要注意抗干扰措施，如使用双绞屏蔽电缆。所有接线必须牢固可靠，并进行必要的绝缘和保护。所有电气连接工作必须在断电情况下进行，并由具备资质且经过培训的专业人员操作。

维护建议：为确保ICS Triplex T8480C模块和整个Trusted安全系统的长期稳定运行和高完整性安全功能，建议执行以下预防性维护措施：

定期目视检查：定期检查模块及所有连接电缆是否有物理损伤、绝缘老化、腐蚀或松动。特别注意检查模块涂层是否完好。保持控制柜内部清洁，避免灰尘和湿气积聚，确保良好的通风散热。

LED指示灯监控：监控模块前面板的LED指示灯，它们提供运行状态和故障信息（如模块健康状态、输出通道状态、线路故障等），便于现场人员快速识别潜在问题。

系统诊断：利用ICS Triplex System Workbench(TSW)软件定期对T8480C模块和整个Trusted系统进行诊断测试。检查模块的状态、事件日志和报警信息，及时发现并解决潜在的电气、通信或校准问题。T8480C的在线诊断功能可帮助简化维护。

功能测试（Proof Test）：根据SIS维护计划和规范，定期进行系统功能测试（Proof Test），以验证整个安全回路（从输入到逻辑，再到模拟量输出执行器）的功能是否正常。这些测试对于维持SIL等级至关重要，并应由经过认证的专业技术人员执行。

校准检查：定期检查模拟量输出的校准情况，确保输出信号的准确性符合工艺要求和安全标准。

固件更新：根据Rockwell Automation的建议，定期评估并执行模块的固件更新，以获取最新的功能改进、安全补丁和性能优化。

专业维护：任何故障诊断和维修工作必须由经过Rockwell Automation(ICS Triplex)认证且熟悉SIS系统和功能安全标准的专业技术人员进行。切勿在不熟悉操作或未断电的情况下尝试拆卸或维修，以避免人身伤害或设备进一步损坏。
