ICS TRIPLEX T8461C Trusted TMR数字量输出模块

描述

ICS Triplex T8461C是一款Trusted TMR（三重模块冗余）数字量输出模块，专为高完整性安全和控制系统设计。它是ICS Triplex Trusted系列产品线中的核心组件，广泛应用于对故障容错、可靠性和安全性有严格要求的工业领域。

T8461C的核心优势在于其**三重模块冗余（TMR）**架构。这意味着模块内部为每个输出点都配备了三个独立的通道（或称“切片”），这些通道持续相互监测。通过内置的表决逻辑，即使其中一个通道发生故障，模块也能继续正确运行，从而最大限度地减少虚假跳闸（不必要的停机），并确保关键安全功能的持续执行。

该模块提供多达40个数字量输出通道，这些通道被划分为五个独立的电源组，每个电源组包含八个输出。它支持24V DC和48V DC两种现场电压，使其能够灵活适应不同的应用需求。T8461C内置全面、自动化的诊断功能和自检能力，并具备自动线路监测功能，能够检测现场接线（开路或短路）和负载设备的故障。此外，每个输出通道都提供自动过流保护，无需外部熔断器，进一步简化了系统设计和维护。

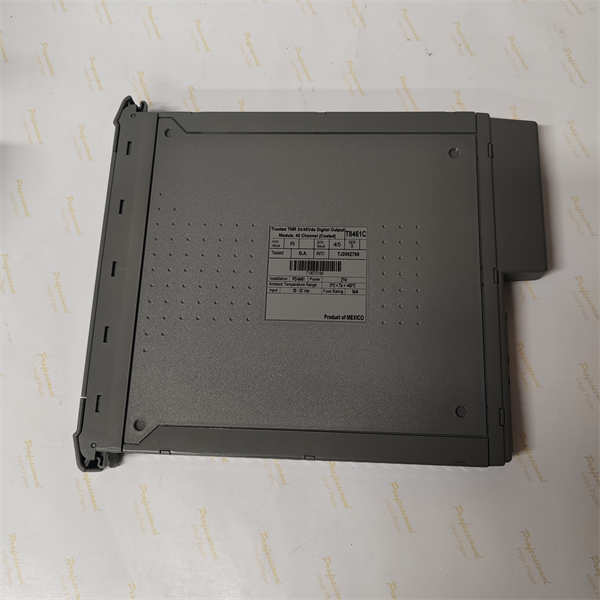

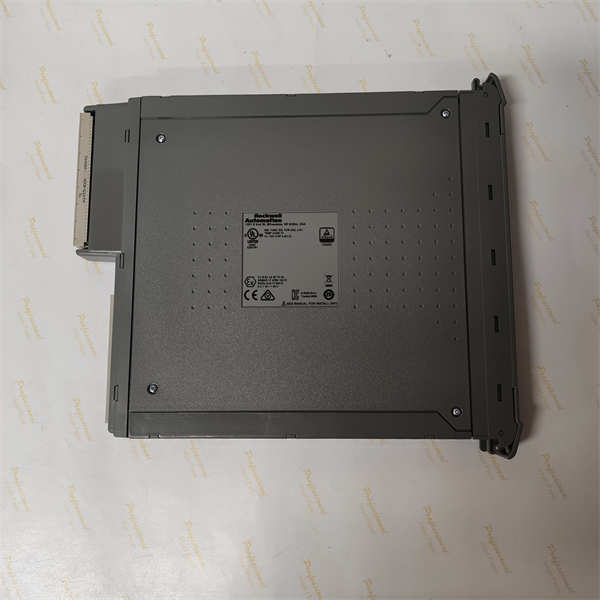

ICS TRIPLEX T8461C

技术规格

产品型号：T8461C

制造商：Rockwell Automation(ICS Triplex)

产品类型：Trusted TMR数字量输出模块(Digital Output Module)

冗余架构：三重模块冗余(TMR-Triple Modular Redundant)

安全认证：符合IEC 61508 SIL 3(Safety Integrity Level 3)

输出通道数量：40个独立通道

输出电源组：5个独立的电源组，每组8个输出

系统供电电压：20至32 VDC

输出/现场电压范围：18至60 VDC

单通道额定电流：0.75 A(持续)

每电源组最大电流：6 A

最小导通负载电流：25 mA

输出关断电阻(有效漏电)：33 kΩ

最大电容预释放：30-55μF(版本3.5以下)；3500μF(版本3.5及以上，在0.75A下)

输出短路保护：电子式(自锁)，每通道自动保护，无需外部熔断器

线路监测：每通道自动线路监测(检测开路和短路故障)

光电/电隔离：2500 V脉冲耐受光电/电隔离

事件序列(SOE)：板载SOE报告功能，分辨率1 ms(输出状态变化触发SOE条目)

诊断功能：全面、自动诊断和自检，前面板LED指示灯显示输出状态和模块健康状态

热插拔：支持热插拔（在支持的系统配置中）

工作温度：-5°C至+60°C(23°F至140°F)

非工作/存储温度：-25°C至+70°C(-13°F至+158°F)

湿度：5%至95%相对湿度，非冷凝

主要特点和优势

ICS Triplex T8461C作为Trusted TMR安全系统的核心部件，具备以下关键特点和显著优势：

三重模块冗余(TMR)设计：这是T8461C最核心的特点。通过内部三冗余结构和表决逻辑，该模块能够实现极高的故障容错能力。即使单个组件发生故障，模块也能继续正常运行，从而消除了单点故障，显著提升了系统的可用性和可靠性，最大程度地减少了非计划停机和虚假跳闸的风险。

满足SIL 3安全等级：T8461C模块经过TÜV等独立机构认证，符合IEC 61508 SIL 3（安全完整性等级3）标准。这使得它适用于最关键的安全应用，例如紧急停车系统（ESD）和火气（F&G）系统，为人员、设备和环境提供了最高级别的安全保障。

高密度输出通道：提供40个数字量输出通道，可满足大型和复杂控制系统的需求，有效节省了机柜空间和系统成本。

独立电源组与过流保护：输出通道分为5个独立的电源组，每个电源组都有独立的供电，增强了隔离性和可靠性。每通道自动过流保护功能无需外部熔断器，简化了布线，并提高了系统的安全性。

全面诊断与线路监测：模块内置全面的自动诊断和自检功能，能够快速识别内部故障。同时，每通道的自动线路监测功能能够实时检测现场接线（开路或短路）和负载设备的故障，从而实现更早的故障预警和更高效的故障排除。

广泛的电压兼容性：支持18VDC至60VDC的宽广输出电压范围，使其能够与各种现场执行器和设备兼容，增加了应用的灵活性。

事件序列(SOE)记录：模块具备板载SOE报告功能，以1毫秒的分辨率记录输出状态变化，为事后分析事件发生顺序和故障原因提供了宝贵的数据。

易于维护：支持热插拔（在支持的系统配置中），允许在系统运行时更换模块，最大限度地减少停机时间。前面板LED指示灯提供直观的诊断信息，简化了现场故障排查。

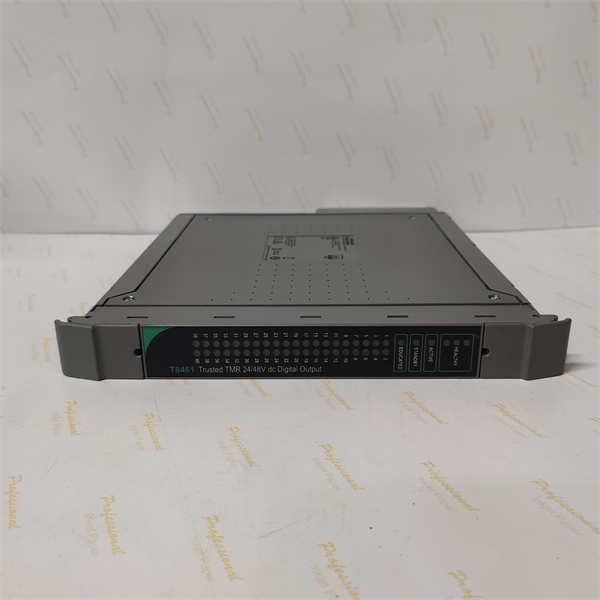

ICS TRIPLEX T8461C

应用领域

ICS Triplex T8461C TMR数字量输出模块主要应用于对过程安全、系统可靠性和故障容错能力有极高要求的关键工业领域。由于其SIL 3认证和三重模块冗余设计，它特别适合以下场景：

石油天然气行业：

紧急停车系统(ESD)：在油气开采、输送、炼化等过程中，当检测到压力、温度、液位、流量等关键参数超出安全限值时，T8461C驱动安全阀门、切断燃料供应等，实现紧急停车，防止泄漏、爆炸或火灾。

火气检测和灭火系统(F&G)：联动火灾探测器和可燃/有毒气体探测器，当检测到危险气体或火情时，T8461C可驱动声光报警、启动灭火系统、关闭通风系统或切断电源。

高完整性压力保护系统(HIPPS)：作为防止管道和容器超压的最后一层保护，驱动高完整性安全阀门。

化工和石化行业：

反应器安全控制：在涉及高温、高压、易燃易爆或有毒介质的化学反应器中，T8461C用于控制紧急冷却、泄压、或原料切断等安全措施。

压缩机和涡轮机保护：确保关键旋转设备在超速、高温、高振动等异常情况下的安全停机。

锅炉和燃烧器管理系统(BMS)：控制燃料供给、点火和熄火保护，防止炉膛爆炸。

电力发电行业：

燃气轮机和蒸汽轮机保护：在超速、超温、振动异常等情况下，驱动跳闸阀门、切断燃料，保护昂贵的透平设备。

发电机组保护：控制发电机与电网的断开，防止故障扩散。

其他重工业：

金属冶炼、造纸、水处理等行业中，凡是涉及大型、高风险设备，需要实现高度可靠的紧急停机或安全联动功能的应用。

简而言之，任何需要高水平安全完整性（SIL 3）、要求消除单点故障、且对虚假跳闸容忍度极低的关键过程控制和安全保护应用，ICS Triplex T8461C都是理想的选择。

安装与维护

安装前准备：在安装ICS Triplex T8461C TMR数字量输出模块之前，务必详细阅读ICS Triplex Trusted系统手册以及T8461C模块的特定安装和操作指南。由于其属于安全仪表系统（SIS）的核心组件，安装工作必须严格遵循所有适用的安全法规、行业标准（如IEC 61511、NFPA 85等）和当地的电气安装规范。

确保安装环境符合模块的工作温度（-5°C至+60°C）和湿度要求，并避免强烈的电磁干扰。T8461C模块应正确插入到Trusted机架的指定槽位中，并确保与背板连接牢固。连接现场布线时，请严格按照ICS Triplex提供的接线图进行，确保线缆类型正确、屏蔽良好，并遵循本安（Intrinsic Safety）或防爆区域的特定布线要求（如果适用）。所有接线必须牢固可靠，并进行必要的绝缘和保护。所有电气连接工作必须在断电情况下进行，并由具备资质且经过培训的专业人员操作。

维护建议：为确保ICS Triplex T8461C模块和整个Trusted安全系统的长期稳定运行和高完整性安全功能，建议执行以下预防性维护措施：

定期目视检查：定期检查模块及所有连接电缆是否有物理损伤、绝缘老化、腐蚀或松动。保持控制柜内部清洁，避免灰尘和湿气积聚，确保良好的通风散热。

LED指示灯监控：监控模块前面板的LED指示灯，它们提供运行状态和故障信息（如模块健康状态、输出通道状态、线路故障等），便于现场人员快速识别潜在问题。

系统诊断：利用ICS Triplex System Workbench(TSW)软件定期对T8461C模块和整个Trusted系统进行诊断测试。检查模块的状态、事件日志和报警信息，及时发现并解决潜在的电气或通信故障。T8461C的在线诊断功能可帮助简化维护。

功能测试（Proof Test）：根据SIS维护计划和规范，定期进行系统功能测试（Proof Test），以验证整个安全回路（从输入到逻辑，再到输出执行器）的功能是否正常。这些测试对于维持SIL等级至关重要，并应由经过认证的专业技术人员执行。

固件更新：根据Rockwell Automation的建议，定期评估并执行模块的固件更新，以获取最新的功能改进、安全补丁和性能优化。

专业维护：任何故障诊断和维修工作必须由经过Rockwell Automation(ICS Triplex)认证且熟悉SIS系统和功能安全标准的专业技术人员进行。切勿在不熟悉操作或未断电的情况下尝试拆卸或维修，以避免人身伤害或设备进一步损坏。
