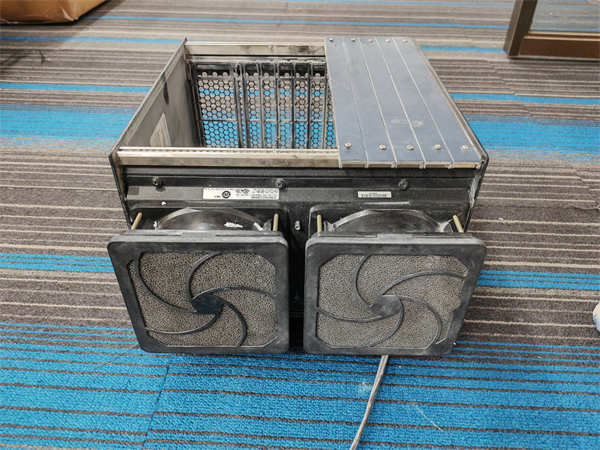

IC698CHS009A I/O Rack 模块底盘 – 自动识别，跳线归零！

描述

GE IC698CHS009A 是通用电气（GE）旗下的高性能通讯处理器模块，属于 RX3i 系列自动化控制系统的核心组件。作为工业自动化网络的关键枢纽，该模块专为满足复杂工业环境下的高速数据传输与设备互联需求而设计。通过支持多种工业通讯协议，GE IC698CHS009A 能够实现控制器与远程 I/O、人机界面（HMI）、智能设备及第三方系统之间的实时数据交换，为分布式控制系统提供可靠的通讯保障。其内置的冗余机制与故障诊断功能，确保在严苛工况下系统通讯的连续性与稳定性，广泛应用于电力、冶金、石化、轨道交通等对可靠性要求极高的行业领域。

GE IC698CHS009A

技术规格

主要特点和优势

多协议兼容能力：GE IC698CHS009A 集成了丰富的通讯协议栈，支持 Ethernet/IP、Modbus、DF1 等主流工业协议，可无缝连接不同品牌的自动化设备与系统。这种 “协议网关” 特性使它成为异构工业网络集成的理想选择，帮助企业实现全厂设备的统一监控与管理。
冗余热备设计：模块支持双机热备冗余配置，主备通讯处理器实时同步数据，当主模块发生故障时，备机可在 < 50ms 内无缝接管通讯任务，确保系统通讯连续性。这一特性对于电力、化工等不能中断生产的关键行业尤为重要。
高速数据处理能力：采用高性能 PowerPC 处理器与优化的通讯算法，GE IC698CHS009A 的数据吞吐量比前代产品提升 60%，可满足大规模 I/O 点的高速扫描需求。其最小 10ms 的 I/O 扫描周期，确保控制系统对现场变化的快速响应。
智能诊断与维护：内置的实时诊断功能可监测通讯链路状态、网络负载及设备健康状况，并通过 LED 指示灯或系统日志实时反馈。配合 Proficy Machine Edition 等软件工具，可实现远程配置与故障排查，降低系统维护成本。

应用领域

电力行业：在火力发电厂的 DCS 系统中，GE IC698CHS009A 作为通讯枢纽连接锅炉、汽轮机、发电机等关键设备的控制系统，实现机组协调控制与数据集中管理。在变电站自动化系统中，该模块支持 IEC 61850 等电力专用协议，确保电网调度指令的可靠传输。
冶金工业：在钢铁企业的连铸连轧生产线中，GE IC698CHS009A 负责连接 PLC、传动装置、机器人等设备，实现生产过程的同步控制。其冗余设计可避免因通讯故障导致的钢水凝固等严重事故，保障生产安全。
轨道交通：在地铁、高铁的综合监控系统（ISCS）中，GE IC698CHS009A 通过 Ethernet/IP 协议连接各专业子系统（如 BAS、FAS、PSCADA），实现车站设备的集中监控与联动控制。其宽温设计与抗振动特性适应轨道交通的恶劣运行环境。
石油化工：在炼油厂、化工厂的分布式控制系统中，GE IC698CHS009A 支持冗余 Profibus DP 网络，连接现场仪表、调节阀等设备，确保工艺参数的实时采集与控制指令的可靠执行。其本质安全认证版本可应用于爆炸危险区域。

GE IC698CHS009A

相关产品

• GE IC698CPU370：RX3i 系列的高性能 CPU 模块，与IC698CHS009A配套使用，提供强大的逻辑运算与控制能力。
• GE IC698PWR321：RX3i 系列冗余电源模块，为通讯处理器及系统其他组件提供双路电源保护。
• GE IC698TBS040：RX3i 系列 I/O 底板，用于安装通讯处理器与 I/O 模块，提供电气连接与机械支撑。
• GE IC698CMM301：RX3i 系列通讯模块，支持光纤冗余环网（DH + 协议），可与IC698CHS009A形成互补通讯方案。
• GE IC698MCM101：RX3i 系列运动控制模块，通过IC698CHS009A实现与上位机的通讯，用于高精度运动控制场合。

安装与维护

安装前准备：安装GE IC698CHS009A 前，需确保控制柜内环境温度在 – 20℃~+60℃范围内，相对湿度不超过 95% 且无冷凝。使用专用工具将模块牢固安装在 RX3i 系列底板上，确保引脚与底板插槽完全接触。连接前检查电源电压（24VDC±10%），并确认通讯线缆符合工业级标准（建议使用屏蔽双绞线）。
维护建议：每周通过 Proficy Machine Edition 软件检查模块的运行状态，重点关注通讯端口的连接状态、数据包收发统计及系统日志。每季度清洁模块散热孔，防止积尘影响散热性能。若需更换模块，应在系统停机后进行，并通过软件备份当前配置参数。建议每两年对模块进行一次全面性能测试，确保长期运行可靠性。
