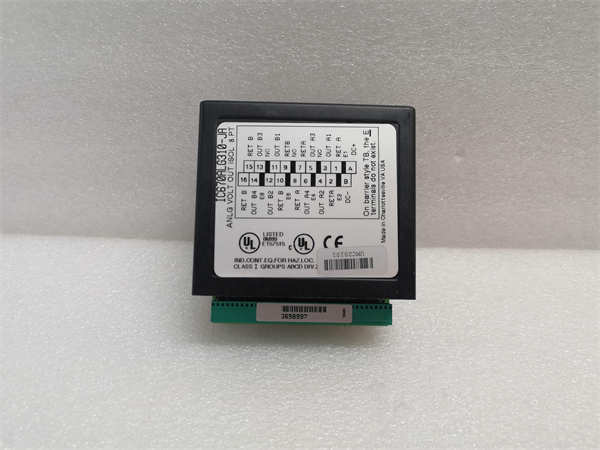

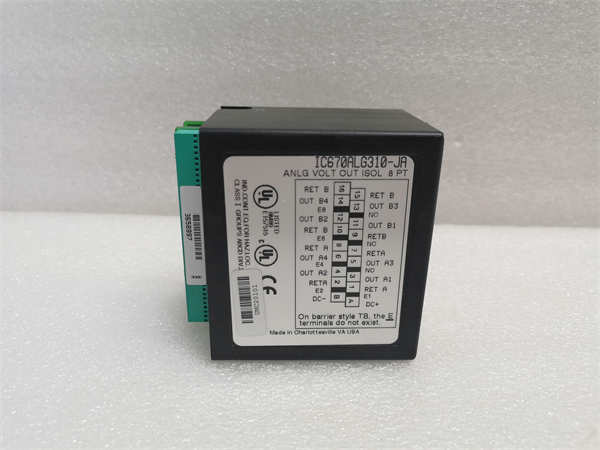

IC670ALG310-JA GE 隔离模拟输出模块

Description

GE IC670ALG310-JA是一款高可靠性的隔离模拟量输出模块，属于GE Fanuc(现为Emerson Automation Solutions)的VersaMax系列可编程逻辑控制器(PLC)系统。GE IC670ALG310-JA模块提供了4个独立的模拟量输出通道，每个通道都具备电气隔离功能，能够有效地防止通道之间以及通道与系统其他部分之间的干扰，从而提高了整个控制系统的稳定性和可靠性。这款GE IC670ALG310-JA模块能够将PLC的数字控制信号转换为标准的工业模拟量信号（如电压或电流），用于精确控制各种模拟量执行机构，例如阀门、变频器、比例调节器等。GE IC670ALG310-JA的每个输出通道都可以独立配置为电压输出（范围包括±10V,0-10V,1-5V等）或电流输出（范围包括0-20mA,4-20mA等），以适应不同的现场设备需求。其高精度的转换和快速的响应能力，使得GE IC670ALG310-JA成为各种需要精确模拟量控制应用的理想选择。

IC670ALG310-JA GE

技术规格

产品型号：IC670ALG310-JA

制造商：GE Fanuc(Emerson Automation Solutions)

产品类型：隔离模拟量输出模块

输出通道数：4个通道

隔离特性：通道间隔离，通道与背板隔离

输出类型：电压或电流输出(每个通道独立可配置)

电压输出范围：±10V,0-10V,1-5V

电流输出范围：0-20mA,4-20mA

分辨率：12位

精度：±0.1%FSR(典型值)

供电电压：5V DC(来自PLC背板)

工作温度：-20°C至+60°C

存储温度：-40°C至+70°C

相对湿度：5%至95%(非冷凝)

安装方式：安装在VersaMax PLC背板上

主要特点和优势

GE IC670ALG310-JA隔离模拟量输出模块具有以下显著的特点和优势：

4个隔离输出通道：每个通道都与其他通道和PLC背板电气隔离，有效提高了系统的抗干扰能力和可靠性，尤其适用于存在多个模拟量控制回路且需要相互隔离的应用。

灵活的输出配置：每个通道都可以独立配置为电压或电流输出，并支持多种工业标准输出范围，方便连接各种类型的模拟量执行机构。

高精度和高分辨率：12位的分辨率和±0.1%FSR的典型精度保证了模拟量输出信号的准确性，能够实现对现场设备的精确控制。

快速的响应速度：能够快速将PLC的控制指令转换为模拟量信号输出，满足实时控制的需求。

易于集成：作为GE VersaMax PLC系列的模块，GE IC670ALG310-JA可以方便地安装在PLC背板上，并与PLC的CPU模块进行无缝通讯。

坚固耐用：宽工作温度范围和高湿度耐受性使其能够适应各种工业环境。

IC670ALG310-JA GE

应用领域

GE IC670ALG310-JA隔离模拟量输出模块广泛应用于各种工业自动化领域，需要精确模拟量控制的场合：

过程控制系统(PCS)：精确控制调节阀的开度，从而调节流量、压力、温度和液位等过程参数。

电机驱动控制：作为变频器的模拟量输入信号，控制电机的转速和扭矩。

比例控制系统：控制比例阀、比例放大器等设备，实现对物理量的精确调节。

数据采集与监控系统(SCADA)：输出模拟量信号控制现场执行机构。

测试与测量设备：提供精确的模拟量信号源。

包装机械：控制薄膜张力、温度等模拟量参数。

在这些应用中，GE IC670ALG310-JA能够提供可靠且精确的模拟量输出，实现对工业过程的精确控制。

相关产品

与GE IC670ALG310-JA隔离模拟量输出模块相关的产品包括：

GE VersaMax系列PLC CPU模块：例如IC693CPU363、IC693CPU374等，用于执行控制逻辑并与IC670ALG310-JA通讯。

GE VersaMax系列模拟量输入模块：例如IC670ALG220、IC670ALG221等，用于采集现场的模拟量信号。

GE VersaMax系列数字量输入/输出模块：用于连接现场的开关信号。

GE VersaMax系列电源模块：为PLC系统提供可靠的电力供应。

现场模拟量执行机构：例如调节阀、变频器、比例阀等，由IC670ALG310-JA控制。

安装前准备：在安装GE IC670ALG310-JA隔离模拟量输出模块之前，请务必仔细阅读相关的产品手册和系统文档，确保安装环境符合要求。检查模块的包装是否完好，确认型号与订购型号一致。准备好必要的接线端子和线缆，并确保PLC系统电源已断开。根据手册的接线图，正确连接现场模拟量执行机构的信号线到GE IC670ALG310-JA模块的相应端子。确保所有接线牢固可靠，并进行必要的屏蔽和接地处理，以减少电磁干扰。将GE IC670ALG310-JA模块正确插入到VersaMax PLC背板的空闲插槽中，并固定牢固。

维护建议：为了确保GE IC670ALG310-JA隔离模拟量输出模块的长期稳定运行，建议定期检查模块的连接器和线缆是否松动或损坏。保持模块清洁，避免灰尘积聚影响散热和信号传输。定期检查模块的指示灯状态，观察是否有异常报警。在进行任何维护操作之前，务必断开PLC系统的电源。如需更换GE IC670ALG310-JA模块，请务必使用GE提供的原装或认证的备件，并由具备专业知识的人员进行操作。遵循系统维护手册的建议，进行定期的检查和维护，以延长模块和系统的使用寿命。

IC670ALG310-JA GE

产品保障

Emerson Automation Solutions(原GE Fanuc)对其GE IC670ALG310-JA隔离模拟量输出模块提供全面的质量保证。所有产品在出厂前都经过严格的质量检测和性能测试，确保其符合相关的国际标准和行业规范。
