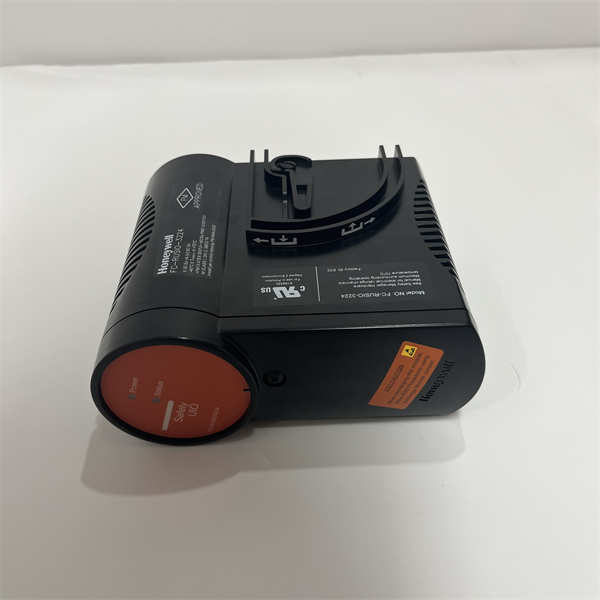

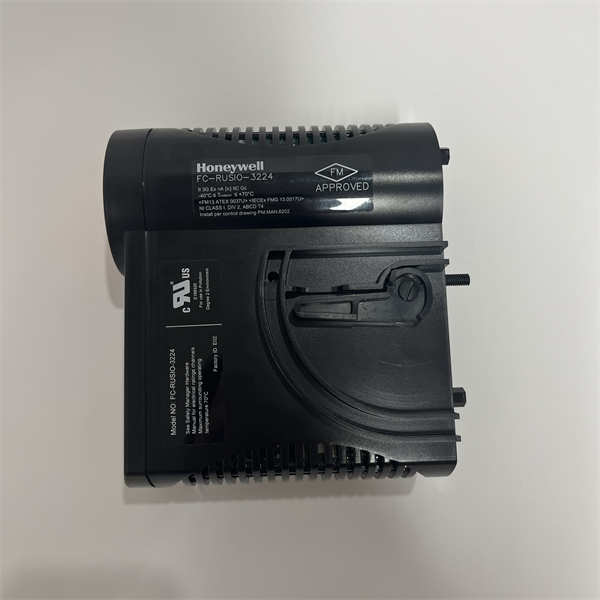

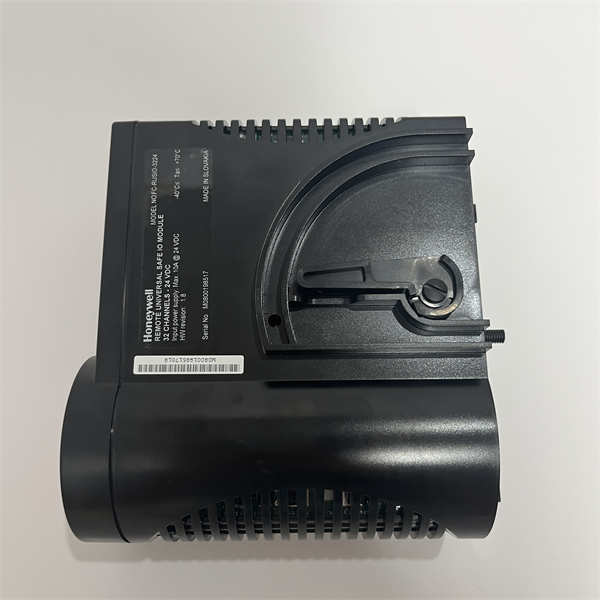

HONEYWELL FC-RUSIO-3224 远程通用安全I/O模块

描述

HONEYWELL FC-RUSIO-3224是一款创新的远程通用安全I/O模块（Remote Universal Safe I/O Module），专为满足工业自动化系统中对高可靠性和功能安全性的严苛要求而设计。作为霍尼韦尔Safety Manager安全仪表系统（SIS）的关键组成部分，HONEYWELL FC-RUSIO-3224提供了32个通用安全I/O通道，每个通道都可通过软件灵活配置为数字量输入（DI）、数字量输出（DO）、模拟量输入（AI）或模拟量输出（AO）。这种卓越的灵活性极大地简化了系统设计、布线和后期变更，显著降低了工程成本和复杂性。

该模块符合国际电工委员会（IEC）61508/61511标准，最高可达SIL 3（安全完整性等级3）要求，确保其在安全关键应用中的可靠性。HONEYWELL FC-RUSIO-3224支持回路监测功能，无论是数字量输入（带或不带回路监测）、数字量输出（带回路监测）、模拟量输入（0-20mA或4-20mA主动，带或不带回路监测）还是模拟量输出（0-20mA或4-20mA主动，带开路检测），都提供了全面的诊断能力。模块支持冗余配置，通过两个FC-RUSIO-3224模块可实现增强的可靠性，同时还支持HART®协议，能够实现远程设备组态和诊断，是构建现代化、高安全性和高效率工业控制系统的理想选择。

HONEYWELL FC-RUSIO-3224

技术规格

产品型号：FC-RUSIO-3224

制造商：Honeywell(霍尼韦尔)

产品类型：远程通用安全I/O模块(Remote Universal Safe I/O Module)

通道数量：32个通用安全I/O通道

通道配置：软件可配置为DI,DO,AI,AO

数字量输入：最多32通道(带/不带回路监测)

数字量输出：最多32通道(带回路监测)

模拟量输入：最多32通道(0-20mA或4-20mA主动，带/不带回路监测)

模拟量输出：最多16通道(0-20mA或4-20mA主动，带开路检测)

安全完整性等级：最高达SIL 3(IEC 61508/61511)

供电电压：24 VDC(-15%至+30%)

最大供电电流：300mA(不含现场负载)

最大组合负载：9 Amp

通讯协议：支持HART协议(用于远程组态和监测)

工作温度(模块外部)：-40°C至+70°C

工作温度(模块内部)：-40°C至+90°C

存储温度：-40°C至+85°C

相对湿度：10%至95%(非凝露)

认证：CE;UL,TUV(pending);IECEx和ATEX认证(适用于危险区域)

反极性保护：并联二极管保护

主要特点和优势

HONEYWELL FC-RUSIO-3224作为霍尼韦尔安全仪表系统中的远程通用安全I/O模块，具备多项核心特点和显著优势：

极高的灵活性和通用性：FC-RUSIO-3224拥有32个通用安全I/O通道，每个通道都可以通过Safety Builder软件灵活配置为数字量输入、数字量输出、模拟量输入或模拟量输出。这种“万能”I/O设计极大简化了工程设计和布线工作，减少了备件种类，并能够轻松适应后期工艺变更，显著降低了项目的总成本和复杂性。

符合最高安全标准：该模块严格遵循IEC 61508/61511功能安全标准，最高可达SIL 3等级。这意味着HONEYWELL FC-RUSIO-3224在安全关键应用中能够提供卓越的可靠性和容错能力，确保人员、资产和环境的安全。

全面的诊断功能：FC-RUSIO-3224提供对每个I/O通道的深度诊断能力，包括数字量输入/输出的回路监测，以及模拟量输出的开路检测。这些诊断功能能够实时发现现场设备的故障，例如线路断路、短路或传感器失效，从而提高安全系统的完整性。

支持冗余配置：为了在最关键的应用中实现更高可靠性，HONEYWELL FC-RUSIO-3224支持冗余配置（通常需要两个模块）。这种冗余设计确保了即使一个模块发生故障，系统也能无缝切换到备用模块，从而最大限度地减少停机时间并保持安全功能。

HART协议集成：模块支持HART®协议，允许通过霍尼韦尔Safety Builder软件对连接的智能现场设备进行远程组态、校准和诊断。这简化了设备管理，提高了维护效率，并能够利用设备资产的更多信息。

坚固耐用的设计：FC-RUSIO-3224采用工业级设计，能够在严苛的工业环境中稳定运行，包括宽泛的工作温度范围（-40°C至+70°C）。它通常具备危险区域认证（如ATEX和IECEx），使其适用于石油天然气、化工等易燃易爆场所。

HONEYWELL FC-RUSIO-3224

应用领域

HONEYWELL FC-RUSIO-3224远程通用安全I/O模块广泛应用于各种对安全性和可靠性有极高要求的工业领域，作为安全仪表系统（SIS）的核心组件：

石油天然气行业：在油气勘探、生产、炼化、输送和储存设施中，FC-RUSIO-3224用于紧急停车系统（ESD）、火灾和气体检测系统（FGS）以及其他安全关键应用。它监测关键参数，并在检测到危险情况时执行安全停机操作，如关闭紧急阀门或切断电源。

化工与石化行业：在化工和石化工厂中，处理有毒、易燃或腐蚀性物质时，安全至关重要。HONEYWELL FC-RUSIO-3224在安全联锁系统、超温/超压保护和反应器安全控制中发挥作用，防止爆炸、泄漏等事故。

电力行业：在发电厂（包括火力、水力、核电）中，该模块用于涡轮机超速保护、锅炉安全联锁、发电机组紧急停机等。它保障了电力生产过程的安全稳定运行。

制药与生命科学：在制药和生物技术生产中，为了符合GMP（良好生产规范）和保障操作员安全，HONEYWELL FC-RUSIO-3224用于反应釜安全控制、通风系统联锁和危险物质处理过程的安全保护。

纸浆与造纸行业：在纸浆和造纸厂中，存在大量旋转设备和高压系统，HONEYWELL FC-RUSIO-3224可用于设备紧急停车、安全联锁以及化学品处理过程的安全控制。

通用过程工业：凡是需要满足SIL安全等级要求的工业过程，如水/废水处理、食品饮料、采矿等，都可采用HONEYWELL FC-RUSIO-3224来构建符合国际安全标准的自动化控制系统。

安装与维护

安装前准备：在安装HONEYWELL FC-RUSIO-3224模块之前，必须严格遵守所有适用的电气安全规程、IEC 61508/61511标准要求以及霍尼韦尔官方提供的安装手册。务必确保所有相关设备的电源已完全断开并采取可靠的锁定/挂牌措施，以防止意外通电。在操作敏感电子元件时，务必佩戴防静电腕带。仔细检查模块的物理完整性，并确保其型号和修订版本与系统要求兼容。FC-RUSIO-3224应安装在清洁、干燥、通风良好且无剧烈振动或腐蚀性气体的控制柜内，环境温度和湿度需符合技术规格，特别是对于危险区域认证的应用，需严格遵守安装规范。

维护建议：对HONEYWELL FC-RUSIO-3224进行系统的预防性维护对于确保其长期符合SIL等级要求并可靠运行至关重要。建议定期对模块进行目视检查，检查是否有灰尘堆积、连接松动、腐蚀或物理损伤迹象，并确保所有LED指示灯状态正常。保持控制柜内部清洁，确保良好的散热条件。根据霍尼韦尔的维护计划和系统需求，定期进行安全回路的功能性测试和诊断，特别是那些涉及紧急停车和联锁功能的测试，以验证其响应能力。关注霍尼韦尔发布的产品固件和软件更新，并按计划进行升级，以获取最新的性能增强、安全补丁和诊断功能。利用Safety Builder软件进行系统状态监测和错误日志分析，及时发现并解决潜在问题。在进行任何维护或模块更换操作时，应严格遵循霍尼韦尔提供的安全程序，尤其是在冗余系统中，以确保无扰动切换。

产品保障

我们对HONEYWELL FC-RUSIO-3224远程通用安全I/O模块提供坚实的产品保障，这充分体现了霍尼韦尔作为全球领先工业自动化和安全解决方案提供商的卓越品质承诺。
