Honeywell CC-TUIO41 – Experion PKS S-系列通用I/O冗余端子板/IOTA

描述

Honeywell CC-TUIO41，可不是一个独立的I/O模块，它是个Universal I/O Termination Assembly (通用I/O端子板)，通常简称为 IOTA。它在霍尼韦尔 Experion PKS S-Series 系统中，是扮演着“物理连接中心”的角色，专门用来承载和连接 CC-PUIO31 Universal I/O Module。

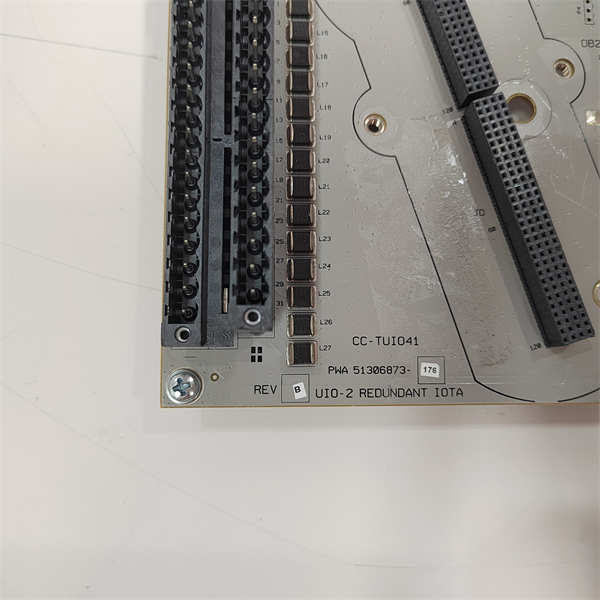

Honeywell CC-TUI041

你可以这样理解它们的关系：

CC-PUIO31 (I/O模块)：这是“大脑”，负责对现场信号进行采样、处理、转换，并与控制器进行数字通信。它是一个精密电子板。
CC-TUIO41 (IOTA/端子板)：这是“骨架”和“接线盒”，它提供坚固的物理结构，有大量的螺丝端子，让你把现场的传感器、变送器、执行器等设备的线缆直接连接上去。然后，CC-PUIO31 模块会直接插到这个 CC-TUIO41 端子板上。

所以，CC-TUIO41 的核心价值在于：

简化现场布线：它提供了集中的接线点，将复杂的现场多股电缆规整地连接到系统，大大简化了控制柜内部的布线工作。现场工程师只需将传感器、执行器的线缆接入IOTA的螺丝端子，而无需直接处理模块本身。
优化空间利用：通常设计紧凑，支持高密度的I/O通道，有助于节省控制柜的宝贵空间。
支持冗余功能：CC-TUIO41 特别是型号末尾的“41”，指示它通常是支持 UIO-2 (Universal I/O-2) 架构的冗余 IOTA。这意味着它可以支持两块 CC-PUIO31 模块的冗余配置，当一块模块出现故障时，另一块模块可以无缝接管，从而极大地提高系统的可用性和可靠性，避免单点故障。这对于关键工业过程来说至关重要。
提供信号保护和隔离：IOTA 上通常会集成一些基本的信号保护电路，例如过压保护、浪涌保护，以及与模块之间的电气隔离，以防止现场干扰或故障对精密I/O模块和系统造成损害。
热插拔支持：与 CC-PUIO31 模块配合，支持IOTA上的模块热插拔，可以在系统运行中更换有故障的I/O模块，而无需停机，进一步提升了系统的可维护性和运行连续性。
诊断功能：IOTA本身可能不具备复杂诊断，但它通过与I/O模块的紧密集成，使得整个I/O子系统能够提供全面的自诊断信息，例如开路、短路、HART通信状态等。
抗恶劣环境设计：通常会进行涂层处理（conformal coating），增强对灰尘、湿气、腐蚀性气体和极端温度等恶劣工业环境的抵抗能力，从而延长产品寿命。

总结来说，Honeywell CC-TUIO41 是 Honeywell Experion PKS S-Series 系统中，为 CC-PUIO31 通用I/O模块提供物理连接、布线接口以及冗余支持的关键配套端子板，是构建高可用性、高可靠性过程控制系统的基石。

CC-TUIO41 技术规格 (典型)

由于 Honeywell CC-TUIO41 主要是作为 CC-PUIO31 模块的配套端子板，它的技术规格更多是围绕物理尺寸、接线能力和环境适应性。

| 参数名称 | 参数值 (典型) 1. 通道数量：32 个，通用型设计。 2. I/O 类型支持：配合 CC-PUIO31 模块，支持配置为模拟量输入 (AI)、模拟量输出 (AO)、数字量输入 (DI) 和数字量输出 (DO)。 3. HART 支持：支持 HART 信号通过模拟量通道传输。 4. 冗余支持：设计用于支持冗余 I/O 模块 (如两块 CC-PUIO31)。 5. 物理尺寸： typically 12 inches (30.48 cm) in width. (Note: The search results mention both 9″ for non-redundant and 12″ for redundant IOTA like CC-TUIO41). 6. 连接方式：螺丝端子连接现场仪表信号。 7. 安装方式：通常 DIN 导轨安装在控制柜内。 8. 电气隔离：具备现场侧与系统侧的电气隔离。 9. 供电：通过背板从机架或控制器的电源获取。 10. 防护等级：通常符合 IP20 (根据安装在控制柜内的要求)。 11. 环境适应性： * 操作温度：-40°C 至 +70°C (符合 S-Series 模块的宽温特性)。 * 湿度：5% – 95% RH (非冷凝)。 * 涂层保护 (Conformal Coating)：通常具备，以增强对潮湿、腐蚀性环境的抵抗力。 12. 故障透明性：设计确保在现场设备故障或开路条件下，控制器操作不受影响。 13. 反极性保护：具备，防止接线错误导致模块损坏。

主要特点和优势

兄弟，这块 Honeywell CC-TUIO41 端子板，虽然它本身不处理信号逻辑，但它在整个 Experion PKS S-Series 系统中扮演的角色至关重要，它带来的是实实在在的工程效率、系统可靠性和维护便捷性。

首先，它最显著的特点就是它作为 通用 I/O 模块 (CC-PUIO31) 的高密度、冗余配套端子板。你想想，在一个复杂的工业现场，几十上百路的信号要进控制柜，如果每路信号都得有独立的模块和复杂的接线，那得是多大的工作量和多高的出错率啊！CC-TUIO41 就完美解决了这个问题。它提供了一个集中的、高密度的物理连接界面，让现场的各种模拟量、数字量信号都能方便、有序地接入。更重要的是，它支持冗余 I/O 模块的连接。这意味着你可以把两块 CC-PUIO31 模块插到同一个 CC-TUIO41 上，实现 I/O 模块级别的冗余。当一块模块出现故障时，另一块备用模块能无缝地接管，这样就大大提高了系统的可用性和可靠性，对于那些停机损失巨大的关键过程，这可是“救命稻草”！

其次，它的设计理念是简化现场布线和安装。传统的 DCS 系统中，可能需要大量的中间端子排、跨接线，甚至独立的机箱来安装 I/O 卡件。而 CC-TUIO41 作为 S-Series 模块的 IOTA，它将 I/O 模块和现场接线紧密结合在一起。模块直接插在端子板上，现场电缆通过螺丝端子直接连接到端子板，大大减少了机柜内部的接线复杂度和潜在的故障点。这种“模块+IOTA”的组合，不仅让安装变得更快捷、更整洁，也使得后期的维护和故障排查变得异常简单，因为你可以一眼看出哪条线接到了哪个通道，定位问题也更加精准高效。

再者，它提供了强大的环境适应性和信号保护。你知道，工业现场的环境往往非常恶劣，灰尘、潮湿、腐蚀性气体、电磁干扰都是常态。CC-TUIO41 通常会采用涂层保护 (Conformal Coating)，在电子元件表面形成一层保护膜，有效抵御这些外部侵蚀，确保端子板在恶劣条件下也能长期稳定运行。同时，IOTA 内部通常会集成一些基本的保护电路，如反极性保护，即使现场接线不慎出现反接，也能防止模块损坏。这些细节设计，都极大地提升了整个 I/O 子系统的耐用性和长期可靠性，减少了非计划停机和维护成本。

总之，Honeywell CC-TUIO41 不仅仅是一个简单的接线板，它是 Honeywell Experion PKS S-Series 系统实现高效率工程、高可靠性运行和便捷维护的关键基石。它让复杂的现场I/O连接变得简单、可靠，是现代化工业自动化不可或缺的一部分。

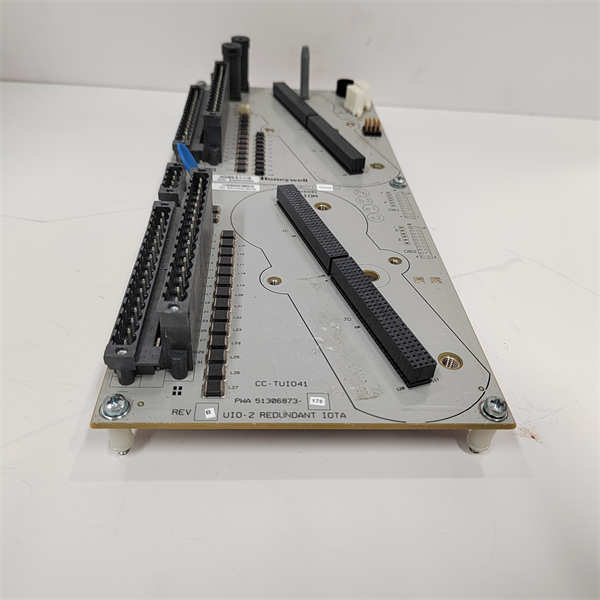

Honeywell CC-TUI041

应用领域

兄弟，这块 Honeywell CC-TUIO41 IOTA，作为 Honeywell Experion PKS S-Series 通用I/O模块 (CC-PUIO31) 的专属搭档，它的应用领域那是相当广泛，涵盖了所有对过程控制精度、可靠性和灵活性要求极高的重工业和关键基础设施领域：

石油和天然气行业 (Oil & Gas)：在炼油厂、石化装置、天然气处理厂、输油输气管道系统、海上钻井平台等。用于连接各种现场仪表（如压力、温度、流量、液位变送器、各种阀门和泵的启停信号），实现对生产流程的监测、控制与安全联锁。冗余设计在这里尤为重要，确保了关键工艺的连续运行。
电力生产行业 (Power Generation)：火力发电厂、核电站、水电站以及可再生能源发电设施。用于连接锅炉、汽轮机、发电机组及各种辅助系统（如给水泵、引风机、送风机、冷却塔、脱硫脱硝设备）的I/O信号。它保障了电厂运行的稳定性和可靠性。
化工行业 (Chemical Processing)：精细化工、基础化工、特种化学品和化肥生产等。在反应釜、精馏塔、储罐、换热器等设备中，实现对温度、压力、流量、成分等关键参数的精确控制，并对设备状态进行监测。
制药行业 (Pharmaceuticals)：制药生产过程对控制的精确性、洁净度和数据完整性有极高要求。FC-TUIO41 作为 I/O 接口，连接各类符合 GMP 要求的智能仪表，确保生产过程的自动化和可追溯性。
纸浆和造纸行业 (Pulp & Paper)：从木材处理到制浆、抄纸、涂布等整个流程的自动化控制，涉及到大量的电机、泵、阀门和传感器。
采矿和冶金行业 (Mining & Metals)：矿石开采、选矿、金属冶炼（如钢铁、铝）等过程。在破碎机、磨矿机、烧结炉、轧机等重型设备的自动化控制中，它提供稳定可靠的I/O连接。
水/废水处理行业 (Water/Wastewater Treatment)：大型城市供水系统、污水处理厂的自动化监测和控制，包括水质参数、流量、液位、泵站运行等。
其他高价值工业应用：任何需要高可靠性、高可用性、并使用霍尼韦尔 Experion PKS S-Series 系统的工业自动化场景。
