HONEYWELL CC-TDOB01 数字量输出模块 – 精准输出开关信号，工业执行控制核心！

描述

HONEYWELL CC-TDOB01 是霍尼韦尔 Experion 过程知识系统（PKS）中的一款高性能 16 通道数字量输出模块，主要用于将控制系统的逻辑指令转换为现场执行设备可识别的开关信号，实现对工业设备的启停、动作切换等控制功能。作为自动化系统的 “执行终端” 核心组件，HONEYWELL CC-TDOB01 是连接控制层与现场执行层的关键枢纽，直接决定了控制指令的落地效果。

该模块采用晶体管输出方式，具备快速响应和长寿命的特点，能灵活对接继电器、电磁阀、指示灯、小型电机等多种现场执行设备，广泛应用于机械制造、石油化工、电力能源等行业的自动化系统中。在实际应用中，HONEYWELL CC-TDOB01 凭借稳定的输出性能、完善的保护机制和强大的环境适应性，确保控制指令能够精准、可靠地传递至执行设备，为工业生产的有序进行提供坚实保障。

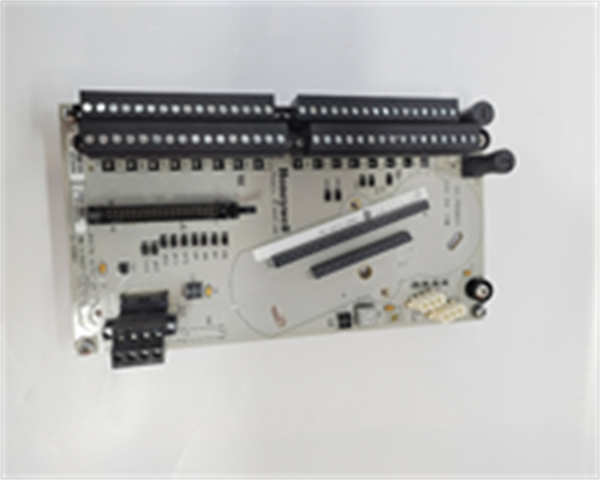

CC-TDOB01 HONEYWELL

主要特点和优势

HONEYWELL CC-TDOB01 最核心的优势在于其可靠的输出性能和高密度控制能力。模块支持 16 通道数字量输出，单模块即可实现对多台现场执行设备的集中控制，大幅减少机架安装空间，降低系统集成成本。同时，晶体管输出设计相比继电器输出响应更快、寿命更长，无需频繁更换触点，尤其适用于开关动作频繁的控制场景，能有效降低维护工作量。

完善的安全保护机制是HONEYWELL CC-TDOB01 的另一大亮点。模块每路输出均具备过载保护和短路保护功能，当执行设备出现过载、短路等异常情况时，模块能迅速切断输出回路，避免自身及外接设备损坏，降低设备维修成本和生产停机风险。此外，模块采用光电隔离技术，将控制电路与输出电路有效隔离，能有效抵御工业现场的电磁干扰（EMI）和射频干扰（RFI），防止干扰信号反向窜入控制系统，保障整个自动化系统的稳定运行。

在易用性和兼容性方面，HONEYWELL CC-TDOB01 表现出色。它能无缝集成到霍尼韦尔 Experion PKS 系统的组态环境中，用户可通过图形化界面完成通道参数配置、输出状态监控和故障诊断，操作简单直观，无需复杂的编程调试。模块自带电源指示灯和各通道输出状态指示灯，运维人员可通过指示灯快速判断模块运行状态和各通道输出情况，无需借助专业仪器即可初步定位故障，大幅缩短故障排查时间。同时，模块采用工业级元器件制造，能适应 – 10℃至 60℃的宽温工作环境，具备良好的防潮、防尘性能，可在恶劣工业条件下长期稳定运行。

The HONEYWELL CC-TDOB01 digital output module is designed to deliver precise and reliable control signals for industrial automation applications. Featuring 16 channels of transistor output, it offers high-density control capability, enabling simultaneous operation of multiple field devices such as solenoids, relays, and indicator lights within a compact footprint—ideal for space-constrained control cabinets in modern manufacturing facilities. The transistor output design ensures ultra-fast response times and extended operational life, making it suitable for high-cycle-rate control scenarios where reliability and durability are critical.

Built with industrial robustness in mind, the CC-TDOB01 incorporates comprehensive protection features, including per-channel overcurrent and short-circuit protection, which safeguard both the module and connected equipment from damage during fault conditions. Optical isolation between the control and output circuits enhances noise immunity, ensuring stable operation in electrically harsh environments with high levels of electromagnetic interference. The module’s seamless integration with Honeywell’s Experion PKS platform simplifies configuration and commissioning, while integrated status LEDs provide immediate visual feedback for quick troubleshooting, minimizing downtime and maintenance costs.

CC-TDOB01 技术规格

参数名称	参数值
产品型号	CC-TDOB01
制造商	HONEYWELL
产品类型	数字量输出模块
通道数量	16 路
输出类型	NPN 晶体管输出
输出电压范围	18-30VDC
每路最大输出电流	0.5A
响应时间	≤1ms
供电电压	24VDC ±10%
工作温度	-10-60℃
存储温度	-40-85℃
防护等级	IP20
安装方式	机架式安装
功耗	最大 6W
隔离方式	光电隔离（控制端与输出端）
保护功能	每路输出过载、短路保护
状态指示	电源指示灯、各通道输出指示灯

应用领域

HONEYWELL CC-TDOB01 凭借可靠的输出性能和广泛的兼容性，在多个工业领域得到深度应用。在机械制造行业，自动化生产线中的传送带启停、机械臂动作切换、工装夹具夹紧松开等控制任务，均可通过HONEYWELL CC-TDOB01 实现精准控制，其快速的响应性能能确保各工序之间的衔接顺畅，大幅提升生产效率。

在石油化工行业，储罐区的阀门开关、泵组启停、报警灯控制等安全相关的执行操作，对可靠性要求极高，HONEYWELL CC-TDOB01 凭借完善的保护机制和稳定的输出能力，能准确执行控制系统下发的指令，当出现异常时及时切断输出，避免安全事故发生。在电力行业，变电站的断路器分合闸控制、冷却风扇启停、指示灯状态切换等任务，该模块也能稳定胜任，为变电站的自动化运行提供可靠支持。

此外，在水处理、食品饮料、冶金等行业，HONEYWELL CC-TDOB01 同样发挥着重要作用。在水处理厂，它可控制加药泵的启停和阀门的开关，实现水处理流程的自动化调节；在食品加工厂，能控制输送带的运行和包装设备的动作，确保生产过程符合卫生标准；在冶金车间，可控制送料机构的启停和冷却系统的运行，保障冶炼过程的稳定。无论何种行业，HONEYWELL CC-TDOB01 都是工业自动化系统中不可或缺的数字量控制执行组件。

安装与维护

安装前准备：安装HONEYWELL CC-TDOB01 前，需确认安装机架的槽位是否与模块兼容，检查模块外观有无破损、引脚是否弯曲。同时，准备好符合规格的电源线和输出线缆，核对现场执行设备的工作电压、电流是否在模块输出能力范围内，根据设备类型规划接线方式，确保系统电源已断开，避免安装过程中发生电气短路。

安装要点：将HONEYWELL CC-TDOB01 沿机架导轨平稳推入槽位，直至卡扣完全锁定。按照模块接线端子定义连接电源线和输出线缆，注意区分电源正负极和各通道输出端子，避免接错导致设备损坏。接线完成后，通过 Experion PKS 组态软件对模块进行地址配置和通道参数设置，随后进行输出测试，通过强制输出或模拟控制指令，确认各通道能正常驱动执行设备动作。

维护建议：定期通过组态软件查看HONEYWELL CC-TDOB01 各通道的输出状态，每周检查模块表面的电源指示灯和输出指示灯，确保模块运行正常。每月对模块表面和接线端子进行清洁，去除灰尘和氧化层，保证接线接触可靠。若出现输出异常或通道故障报警，先检查执行设备和接线是否正常，若确认模块故障，需在系统停机状态下更换模块，更换前需备份原模块配置参数，确保新模块接入后能快速恢复控制功能。
