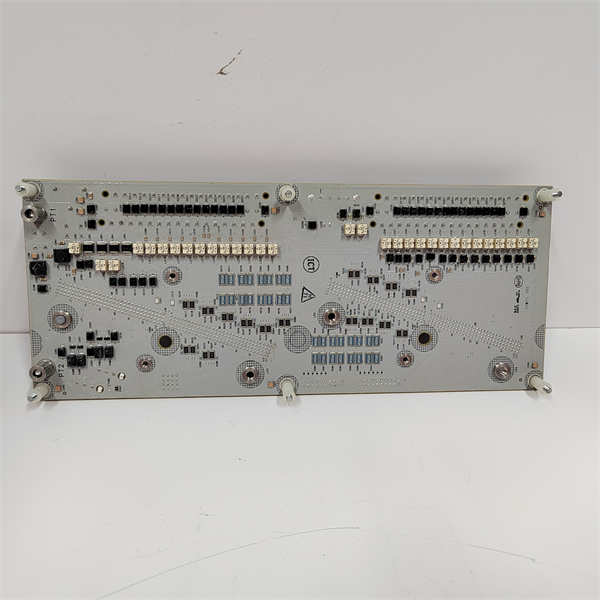

Honeywell CC-PUIO31 - Experion PKS过程通用I/O模块，灵活配置！

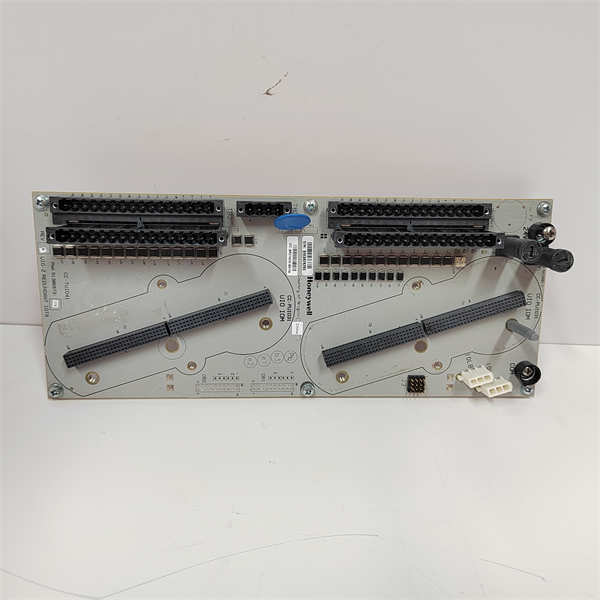

Honeywell CC-PUIO31 - Experion PKS过程通用I/O模块，灵活配置！ - 图片 2

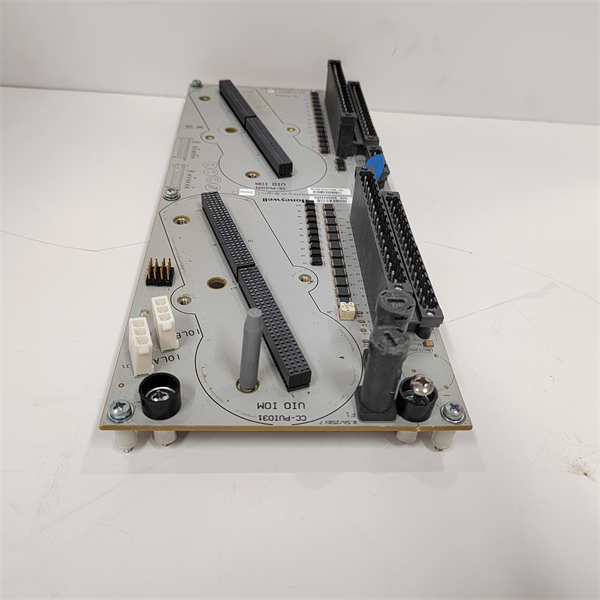

Honeywell CC-PUIO31 - Experion PKS过程通用I/O模块，灵活配置！ - 图片 3
Honeywell CC-PUIO31 - Experion PKS过程通用I/O模块，灵活配置！ - 图片 4

Honeywell CC-PUIO31 – Experion PKS过程通用I/O模块，灵活配置！

Honeywell CC-PUIO31 是霍尼韦尔 Experion PKS (过程知识系统) 中的核心组件，专属于其 S-Series (S系列) 硬件平台。

CC-PUIO31 最显著的特点就是其通用I/O (Universal I/O) 能力。在传统的DCS（分布式控制系统）或PLC系统中，每种信号类型（如模拟量输入、模拟量输出、数字量输入、数字量输出）都需要对应一种专用的I/O模块。这意味着：

  • 设计复杂性高：在项目早期就需要精确确定各种I/O的数量，后期变更代价巨大。
  • 硬件库存繁琐：需要为不同类型的I/O模块备货，增加了库存成本和管理难度。
  • 现场布线不灵活：一旦现场需求与设计不符，可能需要大量返工。
分类：

描述

Honeywell CC-PUIO31 是霍尼韦尔 Experion PKS (过程知识系统) 中的核心组件，专属于其 S-Series (S系列) 硬件平台。它扮演着现场设备与控制器之间的智能“翻译官”和“联络员”角色。

Honeywell CC-PUIO31

Honeywell CC-PUIO31

核心功能与革命性优势：通用I/O技术

CC-PUIO31 最显著的特点就是其通用I/O (Universal I/O) 能力。在传统的DCS（分布式控制系统）或PLC系统中，每种信号类型（如模拟量输入、模拟量输出、数字量输入、数字量输出）都需要对应一种专用的I/O模块。这意味着：

  • 设计复杂性高：在项目早期就需要精确确定各种I/O的数量，后期变更代价巨大。
  • 硬件库存繁琐：需要为不同类型的I/O模块备货，增加了库存成本和管理难度。
  • 现场布线不灵活：一旦现场需求与设计不符，可能需要大量返工。

CC-PUIO31 凭借其通用I/O技术，彻底改变了这一局面。 它的每个通道都可以通过软件配置，灵活地定义为：

  • 模拟量输入 (AI)：接收来自传感器和变送器（如温度、压力、流量变送器）的4-20mA信号，甚至支持HART协议，实现设备资产管理。
  • 模拟量输出 (AO)：输出4-20mA信号控制执行器（如调节阀、变频器）。
  • 数字量输入 (DI)：接收来自开关、按钮、限位开关的开关量信号，甚至支持SOE（事件顺序记录）功能，精确记录事件发生的时间。
  • 数字量输出 (DO)：输出开关量信号控制继电器、电磁阀、指示灯等。

这种高度的灵活性带来了革命性的优势：

  1. 工程简化与成本降低：
  • 减少工程设计时间：无需提前锁定I/O类型，后期调整极为方便。
  • 降低硬件库存：只需储备少量通用模块，减少备件种类和数量。
  • 缩短项目周期：现场I/O变更只需软件配置，无需重新布线或更换硬件。
  • 降低安装成本：简化了机柜内部布线，减少了端子排和交叉连接。
    1. 增强系统可用性与可靠性：
  • 热插拔功能：支持在线更换，无需停机即可进行维护，提高系统运行连续性。
  • 冗余设计：通常与冗余的通信网络和控制器配合，确保无单点故障。
  • 自诊断功能：提供全面的诊断信息，快速定位现场故障。
  • 宽温度范围：工作温度范围可达 -40°C 到 +70°C，适应恶劣的工业环境。
  • 电子短路保护：每个通道都具备电子短路保护，提高了模块的抗损坏能力。
    1. 优化空间利用率：
  • 高通道密度（通常为 32 个通道），紧凑的设计，优化了控制柜的空间利用。
  • 直接连接现场信号，减少了传统中间层（如接线端子排）的需求。

技术规格 (典型)

  • 兼容系统：霍尼韦尔 Experion PKS (S-Series，通常搭配 C300 或 PM I/O 控制器)。
  • 通道数量：通常为 32 个可配置的通用 I/O 通道 (CC-PUIO31是32通道)。
  • 可配置类型：每通道可独立配置为 AI (支持HART)、AO (支持HART)、DI、DO。
  • 信号范围：
  • AI: 4-20mA (支持HART 7)，输入阻抗约 250 Ω。
  • AO: 4-20mA (支持HART 7)，最大负载通常为 825 ohms @ 20mA (24V供电)。
  • DI: 干接点或 24VDC 输入。
  • DO: 24VDC 输出 (通常为湿接点)，具备电子短路保护。
    • 精度：模拟量精度通常在1% – 0.35% FS。
    • 隔离：现场侧与系统侧之间通常有 500VDC 的电气隔离。
    • 供电：24 VDC (典型范围 18.0 – 31.2 VDC)。
    • 功耗：通常在 10W 左右。
    • 通信协议：通过霍尼韦尔专有的 Control Network（如 FTE，Fault Tolerant Ethernet）与控制器通信，内部支持Modbus RTU 或 Honeywell DE protocol (针对某些集成)。
    • 安装方式：通常安装在 IOTA (Input/Output Termination Assembly) 端子板上，并进行DIN导轨安装。
    • 工作环境：
  • 操作温度：-40°C 至 +70°C。
  • 湿度：5% – 95% RH (非冷凝)。
  • 防护等级：通常为 IP20。
    • 诊断功能：开路检测、短路检测、通道诊断等。

    • Honeywell CC-PUIO31

      Honeywell CC-PUIO31

典型应用领域

CC-PUIO31 广泛应用于对过程控制精度、可靠性和灵活性要求极高的以下工业领域：

  • 石油和天然气：炼油厂、石化装置、天然气处理厂、管道输送系统等，用于泵、压缩机、阀门、储罐液位、温度、压力等各种过程变量的监测与控制。
  • 电力生产：火力发电厂、核电厂等，用于锅炉、汽轮机、辅机系统（如给水泵、引风机、送风机、冷却塔）的I/O连接。
  • 化工：精细化工、基础化工，用于反应器、分离器、换热器等设备的自动化控制。
  • 制药：对过程参数精确控制和数据可追溯性有严格要求的制药生产线。
  • 纸浆和造纸：制浆、抄纸过程中的各种传感器和执行器连接。
  • 采矿和冶金：矿石处理、金属冶炼过程中的各种机械设备和流体控制。
  • 水/废水处理：大型水泵站、污水处理厂的自动化监测与控制。

相关产品与集成

  • Experion PKS C300 控制器 / PM I/O 控制器：CC-PUIO31 直接与这些控制器通信，是其 I/O 扩展模块。
  • IOTA (Input/Output Termination Assembly)：CC-PUIO31 模块直接插入 IOTA 上，IOTA 提供了现场信号的接线端子，简化了现场布线。
  • FTE (Fault Tolerant Ethernet) 网络：模块通过 FTE 网络与控制器进行高速、冗余的通信。
  • 现场仪表与执行器：各种传感器、变送器、阀门、电机启动器等，是 CC-PUIO31 连接的物理设备。
  • HART设备：由于支持 HART 协议，CC-PUIO31 可以与 HART 兼容的现场设备进行数字通信，获取设备诊断信息，简化设备管理和维护。

安装与维护建议

  • 安装：严格遵循霍尼韦尔官方手册的指导，确保安全断电、静电防护。将模块正确插入 IOTA，并进行规范的现场接线。
  • 配置：通过 Experion PKS 的工程工具（如 Control Builder）进行软件配置，将每个通道正确定义为所需的 I/O 类型，并设置相关参数。
  • 诊断：利用 Experion PKS 的诊断功能和模块本身的 LED 指示灯，监控模块状态和通道状态，快速识别并解决故障。
  • 固件更新：定期关注霍尼韦尔官方发布的固件更新，在必要时进行升级，以获取性能提升或bug修复。
  • 环境控制：确保控制柜内部温度、湿度等环境条件符合模块要求，保持良好的通风散热。
