Description

HONEYWELL 05704-A-0145 是专为霍尼韦尔分布式控制系统（DCS）设计的工业级数字量输入 / 输出（DI/DO）混合模块，核心功能是同时实现工业现场开关量信号采集与执行器控制，无需分别部署独立 DI、DO 模块，大幅简化系统集成。该模块适配 Experion PKS 等主流 DCS，可采集阀门状态、传感器通断等 DI 信号，同时输出控制信号驱动泵、风机等设备启停。数字量输入通道：8 路（24V DC），数字量输出通道：4 路（24V DC/5A），通信协议：兼容 PROFIBUS-DP，具备出色的电磁兼容性（EMC），广泛应用于石油、电力、市政等领域，是提升工业控制效率的关键组件。​

主要特点和优势​

HONEYWELL 05704-A-0145 混合 I/O 模块的核心优势在于 “集成化信号处理”，有效解决工业现场 DI/DO 信号分散部署的痛点：模块将 8 路数字量输入（DI）与 4 路数字量输出（DO）功能集成于单一单元，减少控制柜内模块安装数量，节省空间的同时降低线缆连接复杂度，避免因多模块布线导致的信号干扰（EMI）风险。其 DI 通道支持干接点 / 湿接点信号采集，DO 通道具备 5A 大电流驱动能力，可直接连接小型电机、电磁阀等执行器，无需额外继电器放大，简化控制链路。​

在稳定性与兼容性方面，HONEYWELL 05704-A-0145 表现突出：采用工业级元器件，工作温度范围覆盖 – 40℃至 70℃，可适应高温、低温等严苛工业环境；严格遵循霍尼韦尔 DCS 系统接口标准，可无缝接入 Experion PKS 系统，与控制器模块（如 TC-CCR011）通过内部总线实现毫秒级信号传输，保障控制指令实时响应。此外，模块内置完善的故障诊断功能，可实时监测通道短路、过载等异常状态，并通过 DCS 系统上报报警信息，维护人员无需现场逐一排查，大幅缩短故障处理时间。​

模块还具备卓越的抗干扰性能：通过 IEC 61326-1 电磁兼容性（EMC）认证，可抵御工业现场变频器、高压设备产生的电磁辐射；DI 通道采用光电隔离技术，隔离电压达 2500V AC，有效阻断外部接地环路干扰，确保采集信号的准确性；DO 通道设计有过流保护电路，当执行器短路时可自动切断输出，避免模块损坏，延长设备使用寿命。​

The HONEYWELL 05704-A-0145 mixed I/O module distinguishes itself with its integrated design and reliable performance in industrial automation. By combining 8 DI and 4 DO channels into a single compact unit, it optimizes cabinet space utilization and reduces wiring complexity, which is particularly valuable in crowded control rooms where space is at a premium. The module’s DO channels, with a 5A current rating, eliminate the need for external relays when driving small actuators, simplifying the control loop and reducing potential failure points.​

Another notable advantage of the HONEYWELL 05704-A-0145 is its robust fault detection and system integration capabilities. Equipped with real-time channel monitoring, it can quickly identify short circuits, overloads, and open circuits, sending diagnostic data to the DCS for immediate alerting. This proactive maintenance feature minimizes unplanned downtime, a critical requirement in industries like oil and gas where continuous operation is essential. Additionally, its seamless compatibility with Honeywell’s Experion PKS system ensures smooth integration into existing control architectures, reducing upgrade costs and implementation time.​

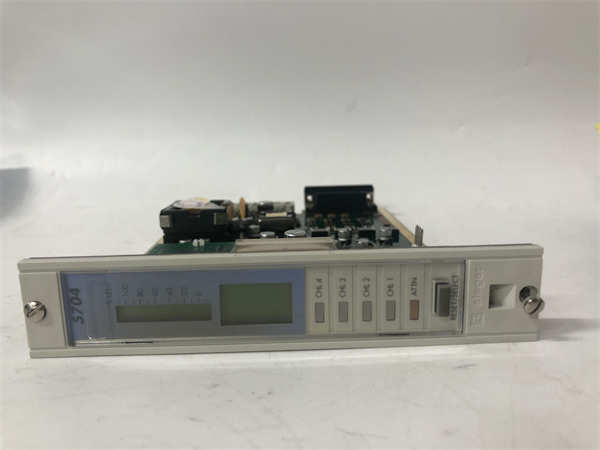

HONEYWELL 05704-A-0145

05704-A-0145 技术规格​

​

​

应用领域​

HONEYWELL 05704-A-0145 混合 I/O 模块凭借 “DI/DO 集成 + 高稳定性” 特性，广泛应用于需同时采集开关量与控制执行器的工业场景。在石油化工行业，该模块可部署于储罐区控制系统，通过 8 路 DI 通道采集储罐液位开关、阀门限位开关的状态信号，同时用 4 路 DO 通道控制储罐进料泵、紧急切断阀的启停，实现 “状态监测 – 紧急控制” 闭环，避免因液位超限导致的泄漏风险；其抗电磁干扰能力可抵御罐区周边变频器、雷达液位计产生的干扰，确保信号传输准确。​

在电力行业，HONEYWELL 05704-A-0145 可集成于变电站 DCS 系统，DI 通道采集断路器分合闸状态、隔离开关位置信号，DO 通道控制冷却风扇、加热器的启停，适配变电站高低温交替环境（-40℃至 70℃工作温度），保障设备在冬季低温、夏季高温下稳定运行；模块的故障诊断功能可实时监测通道异常，避免因断路器状态误报导致的供电事故。​

在市政水处理行业，该模块可安装于污水处理泵站自控系统，DI 通道采集水泵运行状态、格栅机堵塞信号，DO 通道控制水泵启停、闸门升降，24V DC 供电与泵站直流电源系统兼容，无需额外电源转换；其 IP20 防护等级能防止泵站内水汽、粉尘侵入模块，确保污水处理过程中 “泵阀控制 – 状态反馈” 的连续可靠，助力水厂实现无人值守运行。​

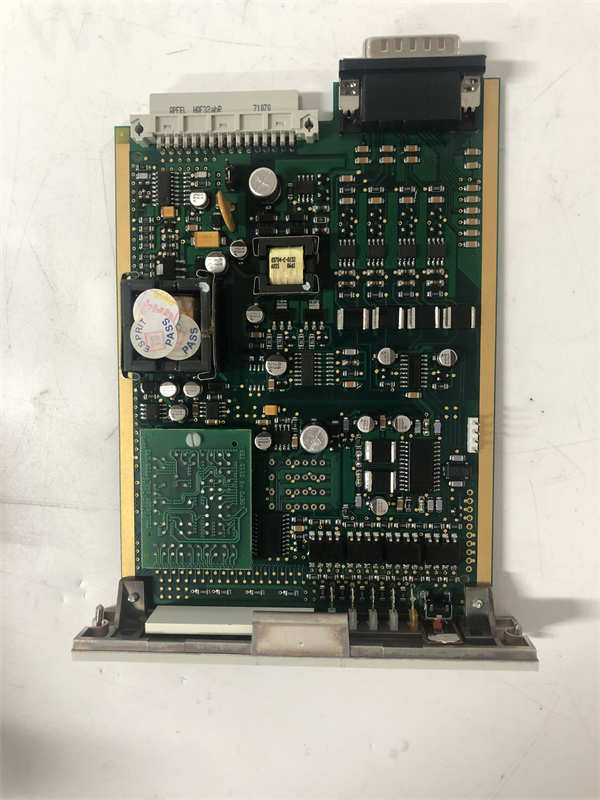

HONEYWELL 05704-A-0145

相关产品​

1. 05704-A-0146（HONEYWELL）：与05704-A-0145同属 05704 系列混合 I/O 模块，核心区别为通道配置（12 路 DI+6 路 DO），适用于需更多信号采集与控制的场景，可与05704-A-0145互补使用。​
2. 05701-A-0351（HONEYWELL）：模拟量输入（AI）模块，与05704-A-0145配套构建完整 I/O 系统，负责采集压力、温度等模拟量信号，05704-A-0145则处理开关量，共同适配 DCS。​
3. TC-CCR011（HONEYWELL）：霍尼韦尔 DCS 控制器模块，是05704-A-0145的核心上位设备，接收模块传输的 DI 信号并下发 DO 控制指令，实现系统逻辑控制。​
4. 05704-B-0001（HONEYWELL）：05704-A-0145专用安装底座，采用 DIN 35 导轨设计，提供模块与控制柜的机械固定及电气连接，增强安装稳定性。​
5. Honeywell 900A-PSU-24（HONEYWELL）：24V DC 工业电源模块，为05704-A-0145提供稳定供电，避免电压波动导致模块通道故障，保障信号处理可靠。​
6. 05801-A-0200（HONEYWELL）：纯数字量输入（DI）模块，若现场仅需开关量采集无需控制，可作为05704-A-0145的简化替代方案，通道数达 16 路。​
7. 05801-A-0201（HONEYWELL）：纯数字量输出（DO）模块，与05704-A-0145配合使用，当 DO 通道需求超过 4 路时，可扩展输出能力，兼容同一 DCS 系统。​
8. 05704-A-0144（HONEYWELL）：05704-A-0145的紧凑型版本，通道配置为 4 路 DI+2 路 DO，尺寸更小，适用于控制柜空间有限的场景，性能参数与05704-A-0145一致。​

安装与维护​

安装前准备：安装 HONEYWELL 05704-A-0145 模块前，需确认控制柜内 DIN 35 导轨安装空间（模块长度 120mm，需预留两侧 50mm 散热距离），检查环境温度（-40℃~70℃）与湿度（≤95% 无凝露）符合要求；准备专用安装底座05704-B-0001、压线钳、万用表等工具，佩戴防静电手环防止静电损坏模块电路；核对模块型号为05704-A-0145，确认供电电源（24V DC）已断开，避免带电安装导致通道短路。​

维护建议：日常维护 HONEYWELL 05704-A-0145 模块时，建议每 3 个月通过 DCS 系统查看模块诊断信息，确认 DI/DO 通道无异常报警；每 6 个月现场检查模块接线端子，用螺丝刀紧固松动线缆（重点关注 DO 通道大电流接线），防止接触不良导致执行器失控；每年用干燥软布擦拭模块表面粉尘，清理散热通道，避免高温影响通道响应速度；若某一通道故障，可先通过系统禁用故障通道，更换备用05704-A-0145模块后再检修故障模块，减少停机时间。
