HONEYWELL 05701-A-0511 – 适配 Experion PKS 系统，高强度工业级机箱！​

Description

HONEYWELL 05701-A-0511 是专为霍尼韦尔分布式控制系统（DCS）设计的工业级系统机箱，核心作用是为 DCS 系统中的 I/O 模块、信号处理模块等提供安全稳定的安装承载与防护环境。该机箱采用标准化结构设计，可兼容霍尼韦尔 05701 系列、05801 系列等多种模块，有效简化控制柜内部布局，提升系统集成效率。外形尺寸：482.6mm×177.8mm×254mm（宽 × 高 × 深），防护等级：IP21（防固体异物侵入、防垂直滴水），适配模块数量：最大支持 12 个标准 I/O 模块，广泛应用于石油、化工、电力等工业场景，是保障 DCS 系统模块安全运行的关键载体。​

主要特点和优势​

HONEYWELL 05701-A-0511 系统机箱在工业控制场景中具备多重核心优势，首先是出色的结构稳定性：机箱采用冷轧钢板材质，经过酸洗磷化及静电喷涂处理，具备高强度抗冲击与抗腐蚀性能，可有效抵御工业现场的振动、冲击及化学气体侵蚀，为内部安装的分布式控制系统（DCS）模块提供可靠物理防护，避免模块因外力损坏导致系统故障。​

其次，灵活的兼容性与集成性是其核心亮点：HONEYWELL 05701-A-0511 遵循霍尼韦尔标准化模块安装接口设计，可无缝适配 05701 系列模拟量输入（AI）模块、05801 系列数字量输入（DI）模块等多种 I/O 模块，最大支持 12 个标准模块集成安装，无需额外适配配件，大幅降低系统集成难度；同时机箱内部预留标准化布线通道，便于模块间的信号线缆与电源线缆整理，提升控制柜内部布线规范性，减少信号干扰（EMI）风险。​

再者，优化的散热与环境适应能力显著：HONEYWELL 05701-A-0511 机箱侧板设计有密集散热孔，配合内部导流结构，可形成自然对流散热通道，有效将模块工作时产生的热量导出，避免机箱内温度过高影响模块性能；此外，机箱工作温度范围覆盖 – 20℃至 60℃，可适应大多数工业现场的温度环境，同时 IP21 防护等级能防止固体异物（如粉尘）侵入及垂直滴水影响，进一步保障内部模块稳定运行。​

The HONEYWELL 05701-A-0511 system chassis stands out for its exceptional mechanical robustness and functional versatility in industrial settings. Constructed with high-quality cold-rolled steel, it exhibits excellent resistance to mechanical stress and environmental corrosion, ensuring long-term structural integrity even in harsh industrial environments with frequent vibrations or chemical exposure. This robust construction effectively protects the internal DCS modules from physical damage, minimizing unplanned downtime of the control system.​

Another key strength of the HONEYWELL 05701-A-0511 lies in its user-centric design for easy maintenance and scalability. The chassis features a removable front panel and slide-out module mounting rails, allowing maintenance personnel to quickly access, inspect, or replace internal modules without disassembling the entire chassis. Additionally, its standardized design supports seamless integration with other Honeywell control system components, enabling users to expand the system capacity by adding more modules as production needs grow, without the need for extensive modifications to the existing setup.​

05701-A-0511 技术规格​

​

​

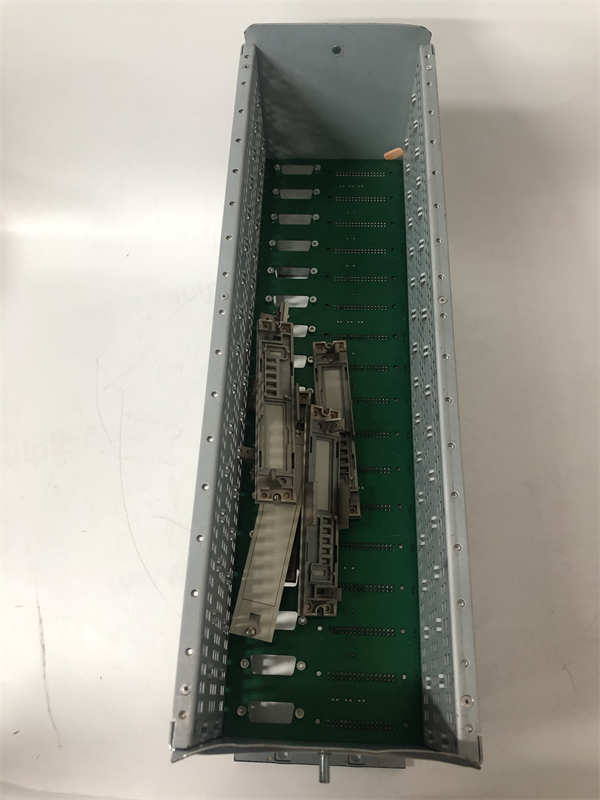

HONEYWELL 05701-A-0511

应用领域​

HONEYWELL 05701-A-0511 系统机箱作为霍尼韦尔 DCS 系统的核心承载设备，广泛应用于对控制系统稳定性要求极高的过程工业领域。在石油化工行业，该机箱可集成于炼油厂、乙烯生产装置的 DCS 控制柜中，用于安装模拟量输入模块（如05701-A-0351）、数字量输出模块等，为反应釜压力监测、管道流量控制等关键模块提供防护与安装载体，确保模块在易燃易爆、多粉尘的化工环境中稳定运行，避免因模块故障导致生产中断。​

在电力行业，HONEYWELL 05701-A-0511 机箱可部署于火力发电厂的主控室控制柜内，适配汽轮机监测模块、锅炉水位控制模块等，其抗振动性能可抵御电厂汽轮机组运行时产生的振动，同时优化的散热设计能有效导出模块工作热量，保障模块在电厂高温环境下精准传输监测数据，为机组安全运行提供支撑。此外，在市政水处理行业，该机箱可安装于污水处理厂的自控系统中，承载水质 PH 值监测模块、水泵控制模块等，IP21 防护等级能防止水处理车间的水汽与粉尘侵入，确保模块长期稳定工作，助力污水处理过程自动化调控。​

在冶金行业，HONEYWELL 05701-A-0511 机箱同样发挥重要作用：在钢铁厂的高炉控制系统中，其高强度材质可抵御高炉周边的高温辐射与粉尘侵蚀，内部集成的温度采集模块、压力监测模块能可靠传输数据，为高炉冶炼过程的精准控制提供保障；同时，机箱的标准化集成设计便于维护人员快速更换故障模块，减少钢铁生产的停机时间，提升生产效率。​

相关产品​

1. 05701-B-0001（HONEYWELL）：HONEYWELL 05701-A-0511机箱的专用模块安装底座，采用导轨式设计，可固定于机箱内部，为 05701 系列模块提供稳定安装接口，增强模块与机箱的连接可靠性。​
2. TC-CCR011（HONEYWELL）：霍尼韦尔 DCS 系统的控制器模块，需安装于 HONEYWELL 05701-A-0511机箱内，是机箱内部模块的核心控制单元，负责接收模块数据并执行控制算法。​
3. 05701-A-0351（HONEYWELL）：模拟量输入模块，可适配 HONEYWELL 05701-A-0511机箱，用于采集工业现场压力、温度等模拟量信号，是机箱常见的集成模块类型之一。​
4. 05801-A-0200（HONEYWELL）：数字量输入模块，与 HONEYWELL 05701-A-0511机箱兼容，可集成于机箱内采集现场开关量信号（如阀门状态），丰富机箱的信号采集功能。​
5. Honeywell 900A-PSU-24（HONEYWELL）：24V DC 工业电源模块，需与 HONEYWELL 05701-A-0511机箱配套使用，为机箱内部所有模块提供稳定供电，保障模块正常工作。​
6. 05701-A-0512（HONEYWELL）：HONEYWELL 05701-A-0511的同系列扩展机箱，尺寸更大（宽 × 高 × 深：482.6mm×355.6mm×254mm），最大支持 24 个模块集成，适用于模块数量更多的大型 DCS 系统。​
7. Honeywell FAN-0120（HONEYWELL）：机箱散热风扇，可加装于 HONEYWELL 05701-A-0511机箱顶部，增强主动散热能力，适用于高温工业环境或模块密集安装场景。​
8. 05701-A-0510（HONEYWELL）：HONEYWELL 05701-A-0511的小型化版本，最大支持 6 个模块集成，尺寸更紧凑（宽 × 高 × 深：482.6mm×88.9mm×254mm），适用于空间有限的控制柜。​

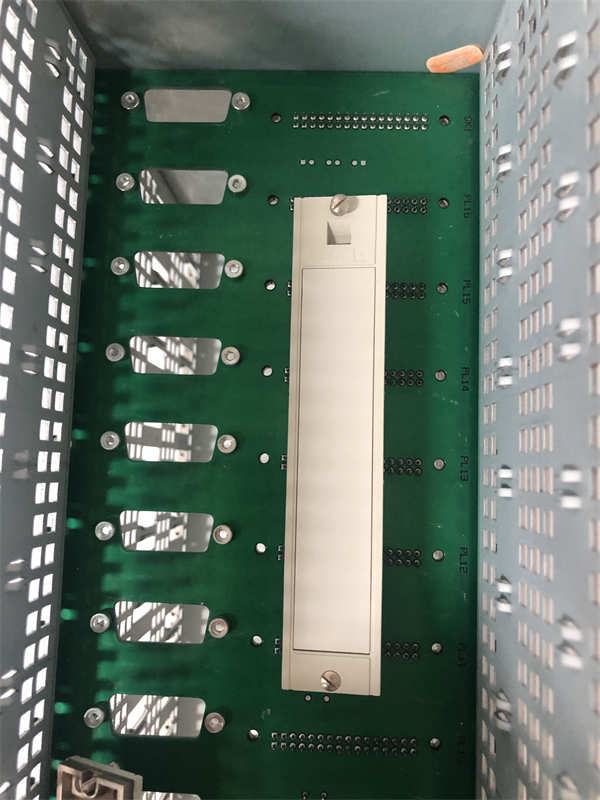

HONEYWELL 05701-A-0511

安装与维护​

安装前准备：安装 HONEYWELL 05701-A-0511 机箱前，需先确认 19 英寸标准机柜的内部空间是否满足机箱安装需求（机柜深度需≥300mm），同时检查机柜内环境温度（-20℃~60℃）与湿度（≤90% 无凝露）是否符合机箱工作要求；准备好安装所需的 M6 螺丝、扳手、水平仪等工具，核对机箱配件是否齐全（含模块安装导轨、固定支架）；此外，需断开机柜总电源，避免安装过程中触电风险，同时清理机柜内部粉尘与杂物，为机箱提供清洁安装环境。​

维护建议：日常维护 HONEYWELL 05701-A-0511 机箱时，建议每 2 个月进行一次外观检查，查看机箱表面是否有腐蚀、变形，散热孔是否被粉尘堵塞，若有粉尘堆积需用干燥压缩空气（压力≤0.3MPa）清理散热孔；每 6 个月打开机箱前 panel，检查内部模块安装是否牢固，线缆连接是否松动，若发现松动需用螺丝刀紧固端子；当机箱内模块出现故障需更换时，需先断开机柜电源，通过机箱内的滑动导轨抽出故障模块，更换后重新推回并固定，避免强行插拔损坏模块接口；此外，避免在机箱附近堆放易燃、腐蚀性物品，防止机箱材质受损影响防护性能。
