HONEYWELL 05701-A-0361 智能工程卡- 模拟量输入输出一体，工业自动化高效集成！

描述

霍尼韦尔（Honeywell）的05701-A-0361是一款专为System 57系列气体检测系统设计的多功能工程卡（Engineering Card）。该模块在系统安装、配置、调试和维护过程中扮演着至关重要的角色。它不是用于实时气体监测或报警控制的卡片，而是一个强大的接口和工具，允许工程师和技术人员与System 57系统中的其他控制卡（如05701-A-0301或05701-A-0325）进行交互。05701-A-0361的核心功能在于提供一个本地人机界面，通过键盘和液晶显示屏，用户可以对系统进行参数配置、诊断故障、校准传感器以及查看历史数据等操作。

作为霍尼韦尔System 57系列的重要工具，05701-A-0361的设计理念旨在提供一种高效、直观的现场调试和维护解决方案。它能够插入到System 57机架的任何空闲插槽中，并自动识别和连接到系统总线。一旦插入，它就可以通过其用户友好的界面，访问和管理系统中的所有通道，从而极大地简化了复杂的现场工作。05701-A-0361的出现，使得System 57系统在无需外部笔记本电脑或复杂软件的情况下，也能进行全面的现场管理和故障排除，从而节省了大量时间和维护成本。

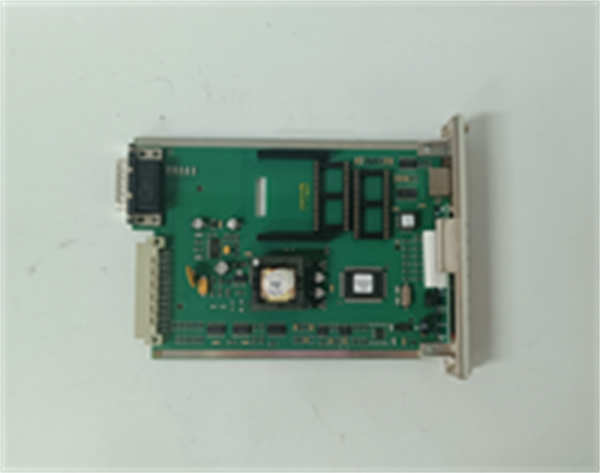

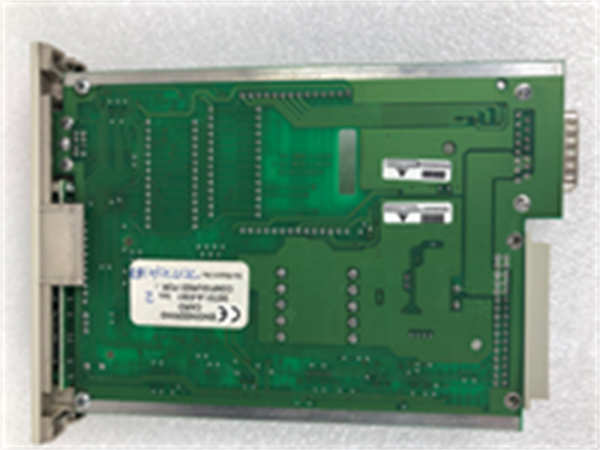

05701-A-0361 HONEYWELL

技术规格

参数名称	参数值
产品型号	05701-A-0361
制造商	霍尼韦尔（Honeywell）
产品类型	工程卡 / 配置卡
功能	系统配置、诊断、校准
显示类型	液晶显示屏
按键	4个功能键，用于导航和输入
通信接口	通过System 57机架背板总线
电源要求	从背板总线获取
工作温度	-20°C to +55°C
物理尺寸	约17cm x 2.5cm x 11.2cm
重量	约0.165 kg
安装方式	专用于System 57机架安装
防护等级	IP20

主要特点和优势

霍尼韦尔05701-A-0361工程卡的核心优势在于其强大的现场配置和诊断能力。它将复杂的系统管理功能集成在一个小巧的模块中，使得工程师无需携带额外的笔记本电脑或编程设备到现场。通过05701-A-0361的键盘和液晶显示屏，用户可以方便地访问并修改每个气体检测通道的参数，如报警设定点、报警逻辑、显示单位等。这极大地提高了现场工作的效率和灵活性。此外，它还能显示详细的系统诊断信息，帮助技术人员快速定位故障原因，例如传感器故障、电缆断路或电源问题，从而缩短了系统停机时间。

05701-A-0361的另一个显著特点是其即插即用的便利性。该模块可以热插拔，在系统运行中插入到System 57机架的任何空闲插槽中，系统会自动识别并与之通信，无需进行额外的配置或重启。这种设计使得它成为一种共享工具，可以在多个机架或项目中重复使用，而无需为每个系统都配备一个专用工具。这种灵活性和可重用性为用户节省了大量设备成本。总的来说，05701-A-0361是霍尼韦尔System 57系列生态系统中不可或缺的一部分，它将复杂的系统管理工作变得简单、高效且可靠。

应用领域

霍尼韦尔05701-A-0361模块的应用领域主要集中在System 57系列气体检测系统的安装、调试和维护阶段。它在石油和天然气行业、化工行业、制药行业以及半导体制造等所有部署了霍尼韦尔System 57气站的场合都至关重要。例如，在炼油厂的气体检测系统新安装调试时，工程师可以使用05701-A-0361快速设置每个检测点的报警阈值和报警逻辑。在日常维护中，当有某个气体通道出现故障时，维护人员可以立即插入05701-A-0361进行诊断，并对传感器进行现场校准，以确保系统的准确性。

此外，该模块也常用于系统升级和参数调整。当生产工艺发生变化或安全标准更新时，用户可以利用05701-A-0361便捷地修改相应的参数，而无需中断整个系统的运行。其强大的本地诊断功能使其成为在缺乏上位机连接或远程支持的现场环境中的理想工具，为关键过程的安全管理提供了极大的便利。

05701-A-0361 HONEYWELL

安装与维护

安装前准备：在安装05701-A-0361模块前，请确保已遵循所有安全操作规程，例如佩戴静电环。由于该模块支持热插拔，您可以在系统通电的情况下进行安装。将05701-A-0361卡片正确插入System 57机架的任意空闲插槽中，确保其与背板总线完全连接。一旦插入，模块将自动启动并显示主菜单。

维护建议：05701-A-0361本身不需要日常维护，因为它通常不用于连续运行。使用后应妥善保管在干燥、清洁的环境中，以防止灰尘和潮气对其电子元件造成损害。在使用过程中，如果液晶显示屏或按键出现异常，应首先检查是否因跌落或挤压造成物理损伤。
