Honeywell 05701-A-0302 | TDC 3000 High-Level Analog Input Module | 可靠性替换方案

描述

关键技术规格

• 产品型号: 05701-A-0302
• 制造商: Honeywell
• 所属系统: TDC 3000 / Total Plant Solution (TPS) DCS 平台
• 输入通道数: 16 通道，单端输入
• 信号类型: 可配置为 ±10 V DC、0–20 mA 或 4–20 mA（通过跳线或软件设定）
• 输入阻抗: >1 MΩ（电压模式），250 Ω（电流模式，内置精密采样电阻）
• 精度: ±0.1% of full scale（典型值，25°C）
• 隔离等级: 通道对背板隔离 ≥ 500 V AC RMS（1 分钟）
• 更新速率: 每通道 ≤ 100 ms（系统扫描周期依赖 LCN/NIM 配置）
• 安装方式: 插入标准 TPS I/O 卡笼（如 HMIM02 或 HMIM04），由冗余 NIM 供电

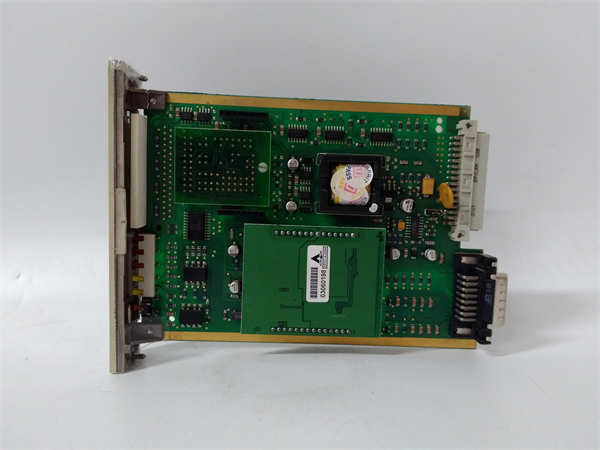

Honeywell 05701-A-0302

功能定位与应用场景分析

Honeywell 05701-A-0302 是 TDC 3000 / TPS 系统中广泛部署的高电平模拟量输入模块，专为连续过程工业中高密度、高可靠性的信号采集需求而设计。该模块无需外部信号调理器，可直接接入变送器、位置反馈或控制器输出信号，在电力、石化、炼油及化工等关键装置中承担温度、压力、流量等核心过程变量的数字化任务。

尽管该型号已停产多年，但全球仍有数千套 TPS 系统处于长期运行状态。由于其无内置微处理器、纯硬件信号链路的设计，05701-A-0302 在抗干扰和长期稳定性方面表现优异，成为老旧系统延寿项目中的“低风险”替换选项。然而，因电容老化或连接器氧化导致的通道漂移或开路故障时有发生，因此对备件的功能完整性验证至关重要。

典型应用场景：

• 用于炼油厂常减压装置的塔釜温度与回流流量信号采集
• 作为火电厂锅炉协调控制系统中燃烧器位置反馈与风门开度输入
• 应用于合成氨装置高压合成回路的压力与液位监测
• 用于老旧 TPS 系统维保，替换因现场潮湿或振动导致性能退化的原装卡件，避免整套 DCS 升级成本

质量标准与测试流程

我们理解，一个通道漂移或通信异常的 I/O 模块可能导致控制回路失稳，甚至触发非计划停车。因此，我们建立了针对 Honeywell TPS 备件的闭环验证体系，确保每一块 05701-A-0302 在交付前具备原始级性能：

• 外观与清洁： 使用防静电工具检查 PCB 无腐蚀、电容无鼓包、金手指无氧化；采用无水酒精与软毛刷清洁连接器，恢复接触可靠性。
• 上机实测： 安装于真实 TPS 测试卡笼（含 NIM、LCN 接口及操作站），加载标准点组态，连续运行 ≥24 小时，监控 USM（Universal Station Module）是否报告“I/O Fault”。
• 功能诊断： 通过高精度信号源（Keysight 33500B）向每通道注入 0%、50%、100% 标准信号（如 4 mA、12 mA、20 mA），验证 PV 值在 TPS 操作站显示误差 ≤ ±0.15%，并检查通道独立性（无串扰）。
• 质保承诺： 只有通过全部电气、通信与长期稳定性测试的模块才会出库，并附带《TPS I/O 功能测试报告》，包含通道校验数据、USM 状态日志及工程师签字。

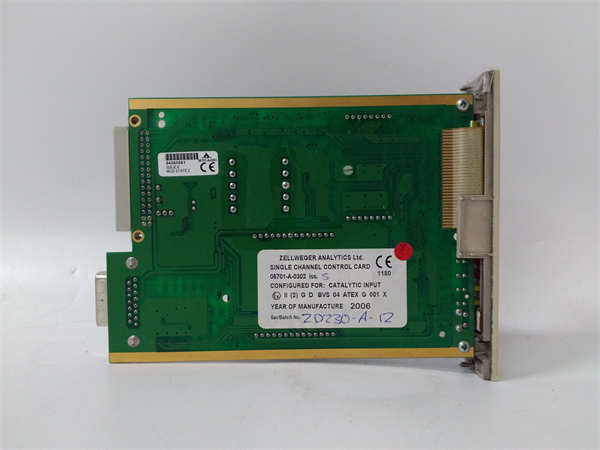

Honeywell 05701-A-0302

兼容性与升级路径

为确保 05701-A-0302 100% 适用于您的 TPS 系统，我们的技术顾问提示您注意以下几个关键兼容性问题：

• 硬件/固件： 该模块适用于所有标准 TPS I/O 卡笼（HMIM02/HMIM04），但需确认 NIM 固件版本 ≥ R310，以支持完整诊断信息上传。
• 配套组件： 必须使用 Honeywell 原装端子接线模块（如 05701-T-0302），第三方端子可能导致信号接地错误或共模抑制失效。
• 替代关系： 05701-A-0302 Rev C 可直接替代 Rev A/B；若系统已迁移至 Experion PKS，建议评估 AMNI 系列远程 I/O 方案，但需重新组态。
