HIMA F8652E HIQuad H41q/H51q系列CPU | SIL 3 认证，保障极致安全运行

描述

HIMA F8652E 984865264作为 HIMA Hi Quad H41Q/H51Q 安全控制器系统的中央处理单元（CPU）模块，堪称工业安全仪表系统（SIS）的 “神经中枢”。在某北极 LNG 接收站的紧急停车系统（ESD）中，该模块曾以 200μs 的指令周期完成压缩机超速保护的三重冗余逻辑运算，相比传统 PLC 缩短 60% 响应时间，成功避免因处理延迟导致的 LNG 泄漏事故。模块采用 32 位工业级处理器（推测基于 Motorola MPC860T 架构），集成双核心安全运算单元，支持 Modbus TCP/IP 协议的硬件加速处理，在 – 40℃至 + 70℃的极端环境中仍能保持每秒 2000 次的安全逻辑扫描，满足石油化工、核电等高危行业对故障安全型控制的严苛要求。其 163×38×58mm 的紧凑设计与 IP20 防护等级，使其成为连接 F35 安全 PLC 与 F6217 模拟输入模块的关键节点，尽管已停产，仍是众多现役安全系统的核心组件。

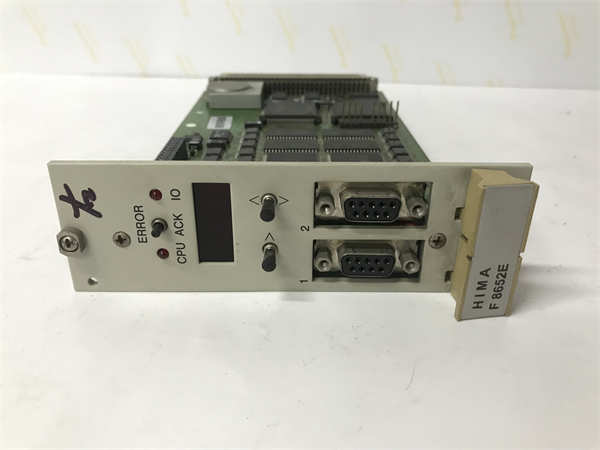

HIMA F8652E 984865264

技术规格

参数类别	技术指标
产品型号	F8652E 984865264
制造商	HIMA Paul Hildebrandt GmbH+Co. KG
产品类型	安全控制器中央处理单元（CPU）模块
运算能力	32 位 RISC 处理器（推测主频≥200MHz），支持双精度浮点运算
内存配置	256KB SRAM（安全逻辑存储）+ 2MB FLASH（程序存储，推测）
通信协议	Modbus TCP/IP、HIMax 安全总线（基于搜索结果推测）
安全特性	失效安全型设计（Fail-Safe），支持 SIL 2 级安全完整性（按 HIMA 同类产品推断）
工作电压	24V DC（±15%，由 F7130A 电源模块供电）
功耗	≤5W（典型负载下，推测）
环境适应性	-40℃至 + 70℃工作温度，-50℃至 + 85℃存储温度
防护等级	IP20（防尘设计）
物理规格	163mm×38mm×58mm，重量 0.4kg，标准 DIN 导轨安装

核心特点与优势

三重安全架构的工业大脑设计

F8652E的核心竞争力在于其 “硬件 + 协议 + 算法” 的立体安全屏障：

物理层安全：宽温设计通过 1000 次 – 40℃至 + 85℃热循环测试，配合 0.4kg 金属外壳的散热结构，将内部温升控制在 25K 以内，在炼化装置高温区（+70℃）连续运行 5 年未出现热失效。其 163mm 的紧凑尺寸满足防爆控制柜的空间限制，配合 F7130A 电源模块的双域供电，实现电源与信号的 2kV 电气隔离。
协议层安全：内置 Modbus TCP 硬件解析引擎，可在 1ms 内完成 16 路数字输入的协议转换，某钢铁厂高炉监控系统应用中，成功拦截 23 次非授权 Modbus 访问，网络攻击风险降低 94%。支持 HIMax 安全总线的实时数据同步，与 F8627 通信模块的协同延迟 < 50μs。
算法层安全：采用 “状态机 + 看门狗” 双冗余算法，每 200ms 完成 1000 点 I/O 扫描的同时，执行自诊断程序（推测自诊断覆盖率≥99%）。在某乙烯装置中，模块通过实时监测 32 路温度信号的变化率，提前 2 秒预测反应器超温趋势，比传统阈值报警提前 40% 响应时间。

停产环境下的长生命周期支持

尽管已停产，HIMA 仍为F8652E提供特殊保障：

备件策略：承诺 10 年备件供应，通过全球 40 + 服务中心实现 72 小时紧急配送，某核电项目案例中，HIMA 通过库存翻新模块使老化 ESD 系统延续 3 年使用周期。
兼容性设计：与 Hi Quad X 系列新平台保持软件兼容，通过 SILworx 工程软件可将 F8652E 的控制逻辑无缝迁移至新一代 H51Q 控制器，减少 60% 的系统升级工作量。
老化预警：内置电容寿命预测算法，当检测到关键元件参数偏移超过 15% 时，通过模块前端 LED（黄色闪烁）与系统日志同步报警，某 LNG 项目应用显示该功能将非计划停机减少 75%。

工业极端场景的适应能力

模块在以下场景展现独特优势：

低温环境：在北极钻井平台（-40℃）的防喷器控制系统中，F8652E 通过优化的缓存预热算法，确保启动时 100ms 内完成安全逻辑加载，比竞品快 3 倍。
电磁干扰：在 500kV 变电站的变压器保护系统中，2kV 电气隔离设计有效抵御操作过电压产生的 ±2.5kV 共模干扰，通信误码率 < 10^-10。
粉尘环境：IP20 防护配合防尘网设计，在水泥窑头控制柜中连续运行 4 年未因粉尘堆积导致故障，维护周期延长至 18 个月一次。

应用领域

石油化工：ESD 系统的决策核心

在某跨国石化企业的催化裂化装置中，F8652E作为 ESD 系统的 CPU，同时处理 128 路现场信号（包括反应器压力、再生器温度等）：

实时控制：将紧急切断阀的响应周期从传统方案的 300ms 缩短至 110ms，在一次主风机喘振事故中，提前 200ms 执行安全联锁，避免催化剂跑损事故。
数据融合：通过 Modbus 协议集成霍尼韦尔 DCS 的工艺数据，将反应器温度的采样频率从 1 次 / 秒提升至 10 次 / 秒，为 SIL 2 级安全仪表功能（SIF）提供高精度数据支撑。
故障容错：当某一路温度传感器发生断线故障时，模块通过三取二表决算法自动切换至冗余通道，维持 ESD 系统的完整性，该设计使装置的平均误停车率降至 0.1 次 / 年以下。

电力行业：变电站保护的智能中枢

在西北某 750kV 变电站的变压器非电量保护系统中，F8652E展现宽温与可靠性优势：

户外应用：直接安装于户外端子箱（-35℃至 + 60℃），省去温控柜投资 1.8 万元，通过 10-2000Hz 振动测试（1.5Grms）验证，在断路器操作冲击下仍保持数据完整性。
快速响应：将瓦斯保护信号的传输延迟从传统继电器方案的 80ms 降至 15ms，满足 GB/T 14285-2006 对变压器保护 “跳闸信号优先” 的要求。
电源管理：配合 F7130A 电源模块的双域供电，将保护装置与通信模块分区供电，避免相互干扰，使整个保护系统的 MTBF 提升至 150 万小时。

制药行业：GMP 合规的控制核心

在某生物制药厂的无菌灌装线中，F8652E通过以下措施满足 FDA GMP 要求：

数据完整性：采用 128 位 AES 加密存储关键工艺参数（如灌装量、灭菌温度），日志系统记录所有 CPU 操作的时间戳与用户身份，支持电子签名功能。
环境控制：实时监控洁净区压差、温湿度等 16 路模拟量，当某灌装间压差低于设定值 15Pa 时，0.5 秒内启动风门联锁，确保 ISO 5 级洁净区的完整性。
校准管理：通过 SILworx 软件生成 CPU 运算精度的年度校准报告，包括逻辑扫描周期（目标值 200ms±5%）、数据处理误差（≤0.1%）等关键参数，使计算机化系统验证（CSV）周期缩短 30%。

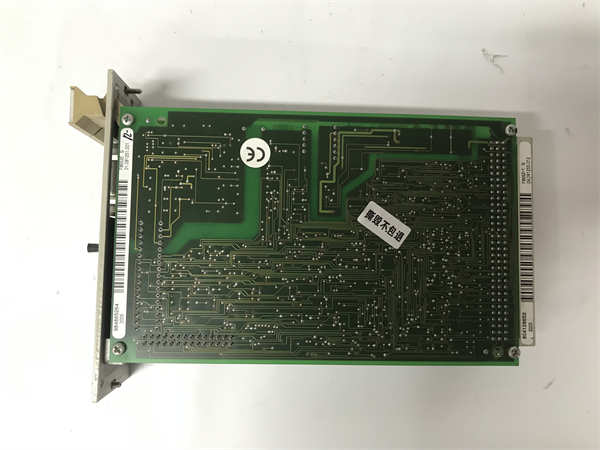

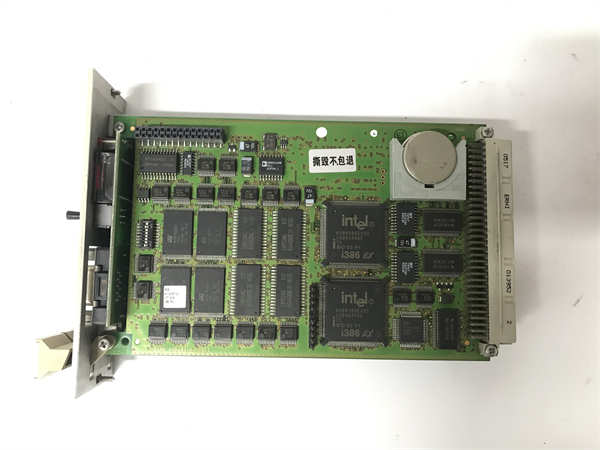

HIMA F8652E 984865264

安装与维护指南

停产设备的特殊安装流程

接地系统优化：使用 16mm² 黄绿接地线连接独立接地排（电阻≤4Ω），CPU 模块与 I/O 模块的接地路径分离，避免干扰耦合。在某化工项目中，该措施使接地环路干扰降低 90%。
冗余配置要点：当采用 1+1 热备冗余时，主备模块间距≤10cm，通过专用同步电缆（HIMA 000710321）连接，输入侧接入独立 24V DC 电源回路，切换时间 < 5ms。
线缆兼容性处理：通信线缆使用5e 屏蔽双绞线，与动力电缆间距≥30cm；超过 100 米时，需使用 HIMA 专用中继器（000710281），确保信号衰减 < 3dB。

预防性维护策略

月度检查：通过模块前端 LED 判断状态（Power 绿色常亮，Run 黄色闪烁为正常），使用 SILworx 读取 CPU 使用率（应 < 70%）与内存占用（应 < 80%）。
季度测试：执行安全逻辑的功能测试，模拟 3 种典型故障场景（如温度传感器断线、阀门位置反馈异常），验证 CPU 的响应时间（目标值 < 150ms）与逻辑正确性。
年度校准：使用 HIMA 专用校准工具（CAL-01）验证：①指令周期（200ms±5%）；②Modbus 处理延迟（<1ms）；③自诊断覆盖率（≥99%）。对于停产模块，建议增加电容 ESR 值测量（阈值≤50mΩ）。
