HIMA F8650X 安全 CPU 模块 – SIL 3 认证，紧急停车系统核心！

描述

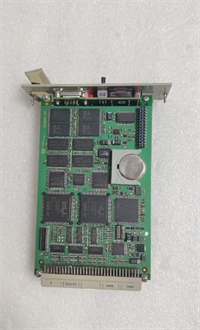

HIMA F8650X 是德国 HIMA 公司推出的高安全等级中央处理器（CPU）模块，隶属于 F8000 系列安全控制核心组件，专为 H51q-MS、H51q-HS 及 H51q-HRS 可编程电子安全（PES）系统量身打造。作为安全仪表系统（SIS）的 “神经中枢”，其核心功能是通过双处理器同步运算执行安全逻辑，实现紧急停车、安全联锁、火燃气体检测等关键安全功能的精准控制，为工业高危场景提供符合 SIL 3/Cat.4 标准的控制保障。​

在自动化安全体系中，HIMA F8650X 承担着 “安全决策核心” 的关键角色，其双芯冗余架构与硬件级安全设计直接决定高危生产过程的事故防控能力。依托 HIMA 在安全控制领域的四十余年技术积累，该模块不仅能适配常规工业环境的安全控制需求，更能在石油天然气开采、核电辅助设施、大型化工装置等高危场景中稳定运行，为生产过程的安全联锁与紧急处置提供毫秒级响应的控制支撑。​

F8650X HIMA

主要特点和优势​

双芯同步架构极致安全：HIMA F8650X 采用 2 颗 Intel 386 ex 32 位处理器的冗余设计，两颗芯片以 25MHz 主频实现时钟同步运算，通过实时交叉校验确保指令执行一致性。当单颗处理器出现运算偏差或硬件故障时，另一颗可立即接管控制逻辑，配合硬件级安全门控电路，实现故障响应时间＜10μs，从控制核心层面规避安全逻辑失效风险，这一设计使其轻松通过 IEC 61508 SIL 3 及 EN ISO 13849 Cat.4 认证。​

高规格存储与扩展能力：模块配备三级独立存储架构，1MB Flash-EPROM 用于固化操作系统，1MB Flash-EPROM 存储用户安全程序，1MB SRAM 缓存实时运算数据，这种分离式存储设计既防止程序被意外篡改，又保障数据读写的实时性。内置 2 路电气隔离的 RS-485 串行接口，支持 Modbus RTU 等工业协议，可直接连接分布式 I/O 模块或通信网关，单模块最大可扩展控制 32 路安全信号，满足中小型安全系统的扩展需求。​

硬件级安全防护机制：模块集成独立的安全相关看门狗电路，提供 24V、最大 500mA 的故障输出信号，且具备短路保护功能。当检测到程序跑飞、处理器故障或通信中断等异常时，可在 50ms 内触发安全停机信号，强制受控设备进入预设安全状态。此外，模块采用双 PCB 板分离设计，诊断显示电路与核心运算电路物理隔离，有效降低电磁干扰对安全逻辑的影响。​

直观诊断与便捷维护：配备 4 位矩阵显示面板，可通过按键切换显示处理器状态、程序运行模式、故障代码等关键信息，无需连接上位机即可快速定位基础故障。支持通过 HIMA Engineering Studio 软件进行远程诊断，可实时监测处理器负载、内存使用率、通信链路状态等 8 项核心参数，具备故障日志自动记录功能，为维护人员提供完整的故障溯源数据，大幅缩短停机检修时间。​

The HIMA F8650X serves as a SIL 3/Cat.4 certified safety-related CPU module, engineered as the control core for HIMA H51q series safety systems. Equipped with two clock-synchronized Intel 386 ex 32-bit microprocessors operating at 25MHz, it achieves real-time cross-validation of safety logic, ensuring consistent execution of critical control commands. This dual-processor architecture enables <10μs fault response, eliminating the risk of safety logic failure in high-hazard applications.​

What differentiates the HIMA F8650X is its hardware-level safety design and user-friendly maintenance features. The 1MB triple-storage system (OS/program/data) ensures secure program storage and real-time data processing, while the two isolated RS-485 interfaces support flexible system expansion. With a 4-digit matrix display for on-site diagnostics and remote monitoring via HIMA Engineering Studio, it simplifies troubleshooting and minimizes downtime, making it an ideal choice for emergency shutdown and fire & gas detection systems.​

HIMA F8650X 技术规格​

​

​

应用领域​

HIMA F8650X 是石油平台紧急停车系统（ESD）的核心控制组件，在某深海油田的井口安全控制系统中，它通过双处理器架构实时运算压力、流量等 16 路安全信号，当检测到井口压力超过 35MPa 阈值时，可在 8ms 内触发紧急关断阀门动作，并通过 RS-485 接口将状态上传至中控室。在高湿高盐的海洋环境中，其隔离式通信设计有效抵御腐蚀与电磁干扰，保障 ESD 系统三年零误动作运行。​

在大型石化企业的火炬控制系统中，HIMA F8650X 承担着火焰监测与紧急切断的控制任务。它连接 12 路 F7131 模拟量输入模块采集火焰温度信号，通过内置安全逻辑判断燃烧状态，当检测到火焰熄灭时，立即触发燃料切断阀关闭并启动氮气吹扫程序。模块的 SIL 3 认证使其满足化工行业的安全合规要求，避免因燃料泄漏引发爆炸事故。​

此外，在核电辅助设施的放射性废水处理系统、制药行业的无菌生产安全联锁系统、铁路信号的道口安全控制设备中，HIMA F8650X 均发挥着核心控制作用。其双芯同步运算与硬件级安全设计的结合，能精准适配不同高危场景的安全控制需求，即便在设备密集、电磁复杂的工业环境中，也能为各类安全系统提供毫秒级响应的控制保障，筑牢工业生产的安全防线。​

相关产品​

• HIMA F8628X：为HIMA F8650X提供稳定供电的宽温双冗余电源模块，24V 输出可直接适配 CPU 模块的 5V 供电转换需求，保障极端环境下控制核心的电力供应。​
• HIMA H51q：HIMA F8650X的专属适配系统平台，二者配合实现安全逻辑的运算与执行，构成完整的中小型安全控制系统。​
• HIMA F6705：8 路数字量输入模块，可将现场开关量信号传输至HIMA F8650X，为安全逻辑运算提供输入依据。​
• HIMA F7131：8 路模拟量输入模块，能将压力、温度等连续信号转换为数字量，供HIMA F8650X进行阈值判断与逻辑处理。​
• HIMA F8651：高速通信网关模块，可扩展HIMA F8650X的通信接口类型，实现与 DCS 系统的 PROFINET 通信，满足数据交互需求。​
• HIMA F8621A：三冗余电源模块，当HIMA F8650X用于大型安全系统时，可为其提供更高可靠性的供电保障。​
• HIMA F8627：常规温区双冗余电源模块，在非极端环境下与HIMA F8650X配套使用，降低系统成本。​

F8650X HIMA

安装与维护​

安装前准备：安装HIMA F8650X 前，需确认 H51q 系统机架的插槽兼容性，选择 8SU 标准安装位，确保控制柜内温度控制在 0℃~50℃（或 – 20℃~+60℃，依具体型号），湿度保持在 10%~90%（无冷凝），远离强电磁干扰源。检查模块引脚无弯曲损伤，接口无氧化，准备 DIN 导轨固定件、屏蔽通信线缆及防静电手环。安装前断开系统总电源，对模块进行防静电包装处理。​

安装要点：将HIMA F8650X 沿 H51q 系统机架导轨推入安装位置，旋转锁定 lever 完成固定，确保模块与背板总线可靠连接。通过 RS-485 接口连接 I/O 模块或通信设备，线缆采用屏蔽双绞线，单端接地，布线距离不超过 1200 米。连接 5V DC 电源，注意正负极性，接线端子紧固扭矩控制在 0.8~1.2N・m。接通电源后通过 4 位矩阵显示确认模块进入 “RUN” 模式，并通过 HIMA Engineering Studio 完成程序下载与参数配置。​

维护建议：日常通过矩阵显示面板查看HIMA F8650X 的运行状态，每周记录处理器负载、内存使用率及通信链路状态。每半年进行一次深度维护，清理模块散热孔灰尘，检查电源接线与通信接口的紧固性，通过软件执行冗余切换测试，验证双处理器的协同工作状态。若出现故障代码，可通过矩阵显示初步定位问题，如需更换模块，需先下载备份用户程序，更换后通过交叉校验功能确保程序一致性。每年进行一次安全认证校准，确保模块符合 SIL 3 运行标准。
