HIMA F8621A | Profibus DP 通信模块 | H51q 安全系统停产备件风险分析

Description

关键技术规格

• 产品型号: F8621A
• 制造商: HIMA Paul Hildebrandt GmbH
• 所属系统: HIMA H51q / H41m 安全控制系统（TMR 或 2oo3 架构）
• 功能类型: Profibus DP 主站通信接口模块
• 安装位置: 插入 H51q 控制器背板专用通信槽位（通常为 Slot 2 或 3）
• 通信协议: Profibus DP V0/V1，符合 IEC 61158-2 物理层标准
• 接口类型: 1×9 针 D-SUB（RS-485），带隔离保护
• 波特率: 支持 9.6 kbps 至 12 Mbps 可配置
• 最大从站数: 126 个（受 GSD 文件与扫描周期限制）
• 安全认证: TÜV certified to IEC 61508 SIL 3（在合规系统架构中）
• 诊断功能: 支持总线短路、断线、从站离线等状态上报至 HIMax OS

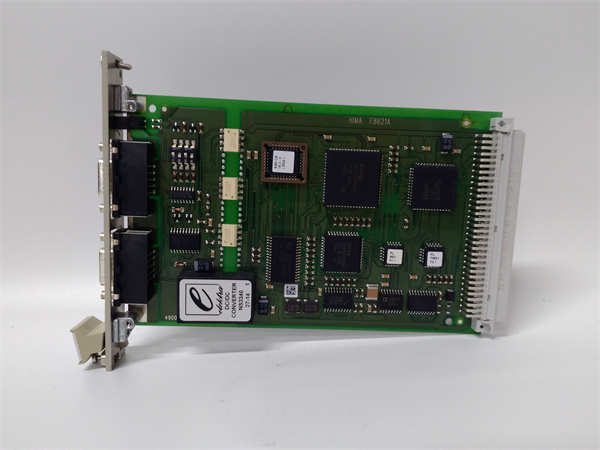

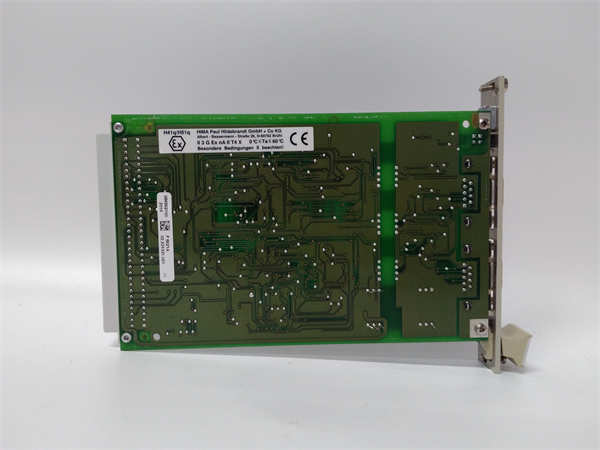

HIMA F8621A

系统定位与停机影响

F8621A 通常部署于石化、油气或化工行业的安全仪表系统（SIS）中，作为 H51q 控制器与远程 Profibus 安全 I/O（如 HIMA F86xx 系列）或第三方认证设备（如 Siemens ET 200S F）之间的关键通信节点。它负责将安全逻辑输出指令（如关断阀命令）下发，并采集现场安全输入状态（如 ESD 按钮、火焰探测器）。该模块若发生故障（如通信中断、报文丢失或配置错乱），将直接导致：

• 安全输出无法送达执行机构，造成保护拒动，可能引发安全事故；
• 控制器因通信超时触发“通道故障”，强制进入安全状态，导致非计划停机。
  由于 H51q 系统通常不为 Profibus 链路配置冗余（除非双 F8621A + 冗余总线），单点失效即构成高风险事件，尤其在无人值守站点，影响尤为严重。

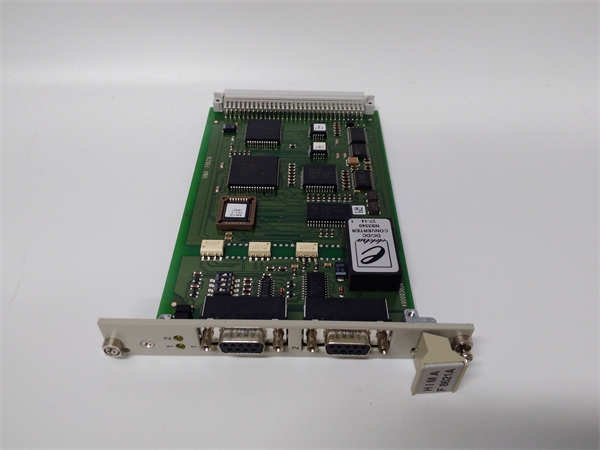

HIMA F8621A

可靠性分析与常见故障点

尽管 F8621A 采用工业级设计，但长期运行后仍存在典型失效模式。

常见故障模式包括：

• RS-485 收发器芯片因浪涌或 ESD 击穿，导致总线驱动能力下降或完全失效；
• 内部 FPGA 配置数据因辐射或电压波动发生位翻转，引发通信协议解析错误；
• D-SUB 连接器针脚氧化或松动，造成间歇性通信中断，难以复现；
• 固件版本与 HIMax OS 不兼容，升级后出现“Module Not Recognized”错误。

薄弱环节在于其依赖单一物理链路，且早期版本未集成高级诊断（如波形监测）。此外，Profibus 总线终端电阻配置不当或屏蔽层接地不良，会加速模块端口老化。

预防性维护建议：

• 定期使用 Profibus 分析仪（如 Softing PB Tester）检测总线信号质量（Jitter < 10%）；
• 检查 D-SUB 接头紧固性与屏蔽层连续性，确保 360° 接地；
• 在 HIMax OS 中启用“Bus Monitoring”功能，记录通信错误计数趋势；
• 备份当前 GSD 文件与模块参数，便于快速恢复。
