HIMA F7553 数字量输出模块 – 高密度16通道，HIMax/HIMatrix 核心

描述

HIMA F7553 是一款专为安全仪表系统 (SIS) 设计的高性能数字量输出 (DO) 模块，它是 HIMA HIMax 或 HIMatrix F 系列安全平台中负责执行安全动作的关键组件。它的核心功能是将安全逻辑处理器（CPU）发出的安全指令（例如：切断电源、启动警报）转化为现场高可靠性的驱动信号，用于控制螺线管阀、接触器、警示灯等执行机构。在 SIS 架构中，输出模块的可靠性至关重要，因为它是安全回路的最后一道屏障。

HIMA F7553 模块通常提供16个输出通道，在实现高通道密度的同时，仍然保证了通道间的高电气隔离 (Electrical Isolation)。为了满足 IEC 61508 SIL3 (Safety Integrity Level 3) 的最高安全等级要求，F7553 集成了极高的诊断覆盖率 (Diagnostic Coverage)。它采用在线诊断机制，能够周期性地检测输出回路的断线 (Open Circuit)、短路 (Short Circuit) 或对地/对电源短路等潜在故障。这种对执行回路的实时健康监测，确保了在需要紧急停车时，系统不会因为输出故障而发生最致命的拒动，从而保障了最高的安全完整性 (Safety Integrity)。HIMA F7553 是实现安全系统高可用性 (High Availability) 的关键硬件。

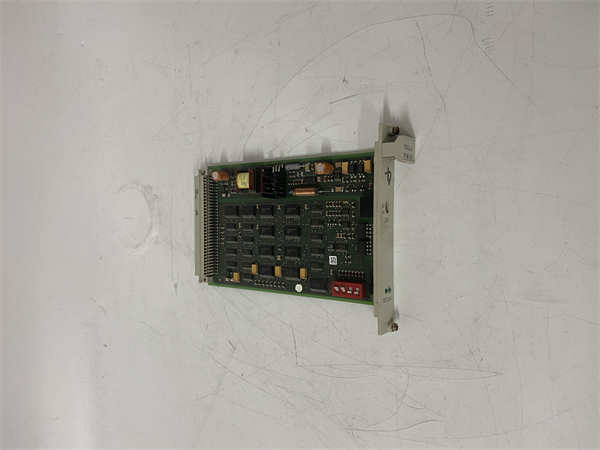

HIMA F7553

主要特点和优势

老哥，HIMA F7553 这块 DO 模块的牛气之处，就在于它在高密度的设计下，还能保持极致的执行可靠性和全面的诊断能力，绝对是“带眼睛的执行官”！

高诊断覆盖率与防拒动机制：安全系统最害怕的就是**“拒动”，即指令发出去了，执行机构却没动。F7553 模块通过 HIMA 的专利技术，比如定期发送微弱测试脉冲 (Test Pulses)，持续检查输出回路的完整性**。它能立即报告诸如现场线缆断线、负载短路或者执行机构线圈开路等故障。这种主动诊断机制保证了输出通道在绝大部分时间都处于健康待命状态，大幅降低了系统失效率，这也是 F7553 获得 SIL3 认证的硬件基础。

高通道密度与空间优化：HIMA F7553 在单个模块中集成了 16 个输出通道，属于高密度 I/O 设计。这对于项目来说，意味着可以节省宝贵的控制室机柜空间 (Cabinet Space)，并减少所需的背板槽位 (Backplane Slot) 数量，从而优化整个安全系统的硬件成本 (Hardware Cost) 和物理占地面积 (Footprint)。

快速响应与热插拔支持：在紧急停车（ESD）系统中，响应速度至关重要。F7553 具备极快的响应时间，能够以毫秒级的速度将 CPU 的安全指令传递到现场。同时，它支持热插拔 (Hot Swapping) 能力，即使在系统带电运行状态下，也可以安全地更换故障模块，显著缩短了平均修复时间 (MTTR)，确保生产的连续性 (Continuity)。

The HIMA F7553 Digital Output Module is an integral component of SIL3-rated safety systems, renowned for its high channel density and robust diagnostic features.2 The module is engineered to prevent the catastrophic failure mode of Failure to Actuate by incorporating continuous, active circuit monitoring. The F7553 employs advanced diagnostic pulse technology to instantaneously detect open-circuit or short-circuit faults in the field wiring and the actuator load (solenoid coil), ensuring the highest level of Diagnostic Coverage (DC).

The high-density design of the HIMA F7553 optimizes cabinet utilization while still maintaining excellent channel-to-channel isolation for fault containment. Its reliable solid-state output circuitry provides the necessary drive capability for safety actuators and features fast response times essential for Emergency Shutdown (ESD) applications.3 Crucially, the hot-swapping capability minimizes system downtime for maintenance, making the F7553 a global standard for critical safety actuation where both space efficiency and operational reliability are paramount.

F7553 技术规格

应用领域

HIMA F7553 模块是所有需要快速、可靠执行安全动作的关键工业领域中，执行层面的重要组成部分。

石油天然气与石化： F7553 是紧急停车系统 (ESD) 和火气保护 (F&G) 系统中驱动安全切断阀 (ESD Valves)、消防泵和高音警报器的核心。它确保了在发生危险时，能立即切断工艺或启动应急措施。

化工与精细化工： 用于控制涉及剧毒、高压等高风险物质的紧急隔离阀和反应停止执行机构。HIMA F7553 的高诊断能力保障了这些关键执行回路的完整性。

核能与电力： 在核电站的安全联锁和火电厂的锅炉保护系统中，F7553 用于驱动跳闸回路和关键辅助设备。其 SIL3 级的可靠性是保障电厂安全运行的生命线。

工厂自动化与机械安全： 在大型生产线和机器人工作区的安全联锁中，HIMA F7553 提供高可靠性的输出，用于快速切断危险动力源。

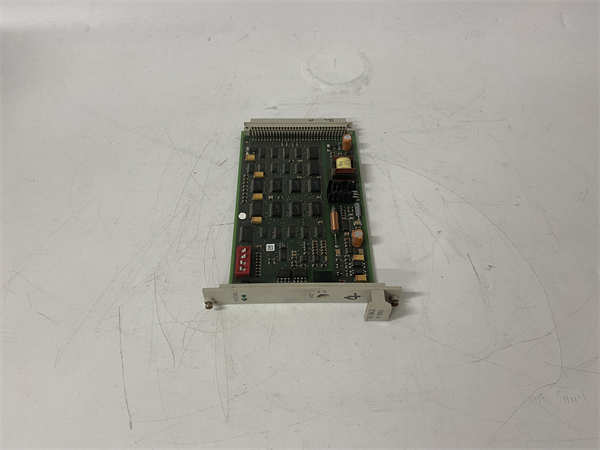

HIMA F7553

相关产品

F7553 模块是 HIMA HIMax / HIMatrix F 系列安全系统 I/O 家族的关键一员，通常与以下型号配合使用：

F8650 / F8652: HIMatrix F 系列的安全主处理器 (Safety CPU)，F7553 执行来自这些 CPU 的安全指令。

F7133: 另一种数字量输出模块，可能在驱动电流、通道数量或隔离特性上与 F7553 有所区别。

F3236 / F6217: 安全数字量输入 (DI) 模块，它们采集的信号触发 F7553 的执行动作。

F6705: 安全模拟量输入 (AI) 模块，当模拟量超限时，它的报警信号会指示 F7553 执行动作。

BV7046-4: 背板/载体模块，F7553 模块就插在这个载体上，实现通信和供电。

安装与维护

安装前准备：在安装 HIMA F7553 模块前，请务必确认系统已断电，并严格执行静电防护 (ESD) 规范。F7553 模块需要插入到 HIMA 载体上的指定 I/O 槽位中。最关键的是输出回路的接线：由于 F7553 具备诊断功能，现场执行机构（如螺线管）的额定功率和回路电阻必须在模块允许的范围内。如果负载特性不匹配，可能会导致 F7553 产生误诊断报警。必须严格使用正确规格的终端块，并确保输出线缆的电源和接地连接准确无误，防止输出通道损坏。

维护建议：对于 HIMA F7553 这种高密度关键执行模块，维护的核心是执行回路的完整性测试。应定期通过 HIMA 工程工具，强制驱动 F7553 的输出通道（在安全允许的情况下），并验证现场执行机构的动作是否及时可靠。
