HIMA F7133 数字量输出模块 – 16通道，HIMax/HIMatrix 核心

描述

HIMA F7133 是一款专为安全仪表系统 (SIS) 设计的高性能数字量输出 (DO) 模块，它是 HIMA HIMax 或 HIMatrix F 系列安全平台中负责执行安全动作的核心组件。它的主要功能是将安全逻辑处理器（CPU）发出的安全指令（例如：关闭阀门、停止泵）转化为现场高电流、高电压的驱动信号，去控制螺线管、继电器、跳闸线圈等执行机构。

HIMA F7133 通常提供16个输出通道，但其价值远高于普通的 DO 模块。为了满足 IEC 61508 SIL3 (Safety Integrity Level 3) 的最高安全等级要求，F7133 具有极高的诊断覆盖率 (Diagnostic Coverage)。它内置了复杂的在线诊断机制，能够周期性地检测输出回路的断线 (Open Circuit)、短路 (Short Circuit) 或对地/对电源短路等故障，甚至可以检测到执行机构本身的故障状态（比如线圈断路）。这种对执行回路的实时监控，确保了在需要紧急停车时，系统不会因为输出故障而发生拒动，从而保障了最高的安全完整性 (Safety Integrity)。

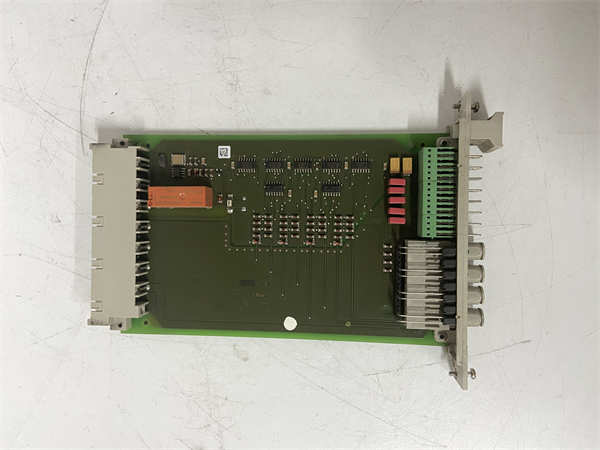

HIMA F7133

主要特点和优势

老哥，HIMA F7133 这块 DO 模块的精髓，就是它的高可靠性执行能力和全面的回路自检功能，堪称“带诊断的钢铁之手”！

高诊断覆盖率与故障检测：安全系统最害怕的就是**“拒动”，即需要执行动作时却失灵。F7133 通过 HIMA 独有的诊断技术**，在不影响正常操作的情况下，周期性地向输出回路发送测试脉冲 (Test Pulses) 或诊断电流。它能立即发现输出回路的断线、负载短路、甚至保险丝熔断等故障。这种主动诊断机制确保了输出通道在绝大多数时间内都处于健康待命状态，大幅降低了共因故障 (Common Cause Failure) 的风险，这是实现 SIL3 的关键技术保障。

高驱动能力和快速响应：HIMA F7133 的输出通道设计具备高电流驱动能力，可以直接驱动大功率的螺线管和执行机构。这简化了现场的中间继电器环节，减少了故障点。同时，它具备极快的响应时间，从 CPU 发出安全指令到 F7133 驱动输出动作，整个过程在毫秒级完成，满足紧急停车系统对实时性 (Real-Time) 的苛刻要求。

通道隔离与热插拔支持：为了提高系统的鲁棒性，F7133 的输出通道通常具备电气隔离 (Electrical Isolation) 特性。这能够有效地防止一个输出回路的故障（如严重的短路）蔓延到其他回路。此外，它支持热插拔 (Hot Swapping)，允许技术人员在系统不停车的情况下，安全地更换故障模块，最大限度地减少平均修复时间 (MTTR)，保障生产的连续性 (Continuity)。

The HIMA F7133 Digital Output Module is engineered to be the decisive actuator within SIL3-rated safety systems, notably the HIMax and HIMatrix F-Series. Its hallmark is the extremely high Diagnostic Coverage (DC) of the output circuit. The F7133 utilizes patented test pulse technology to continuously monitor for open-circuit and short-circuit faults in the field wiring and the actuator coil itself, thus preventing Failure to Actuate—the most critical failure mode in safety systems.

The module provides high-current drive capability and ultra-fast response times, ensuring that safety commands are delivered instantaneously to critical loads like solenoid valves. The F7133 design incorporates robust electrical isolation between channels to contain faults, preventing cascading failures. Furthermore, its hot-swapping capability significantly enhances system availability, allowing for maintenance without interrupting the overall safety function, making the F7133 the core component for reliable safety actuation globally.

F7133 技术规格

应用领域

HIMA F7133 模块是所有需要快速、可靠执行安全动作的关键工业领域中，执行层面的标准配置。

石油天然气与石化： F7133 是紧急停车系统 (ESD) 和火气保护 (F&G) 系统中驱动安全切断阀 (ESD Valves) 和防火/泄压执行机构的核心模块。它保证了在发生高压、超温或火灾时，能立即关闭危险源。

化工与精细化工： 用于控制涉及剧毒、高压等高风险物质的紧急隔离阀和反应停止执行机构。HIMA F7133 的高诊断能力确保了这些关键执行回路的完整性。

核能与电力： 在核电站的反应堆保护系统和火电厂的锅炉安全保护系统 (BPS) 中，F7133 用于驱动跳闸线圈和紧急给水泵等关键执行器。其 SIL3 级的可靠性是保障电厂安全运行的生命线。

机械安全与轨道交通： 在大型生产线的安全急停和安全联锁中，HIMA F7133 提供高度可靠的输出接口，用于切断设备动力。

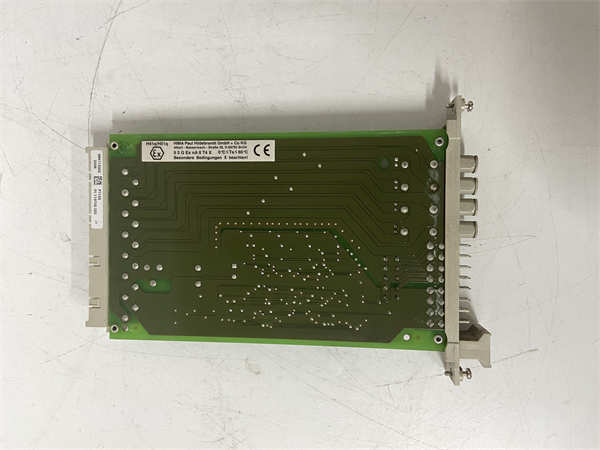

HIMA F7133

相关产品

F7133 模块是 HIMA HIMax / HIMatrix F 系列安全系统 I/O 家族的关键一员，通常与以下型号配合使用：

F8650 / F8652: HIMatrix F 系列的安全主处理器 (Safety CPU)，F7133 执行来自这些 CPU 的安全指令。

F7130 / F7131: 其他数字量输出模块，可能在驱动电流、通道隔离或诊断特性上与 F7133 有所区别。

F3236 / F6217: 安全数字量输入 (DI) 模块，它们采集的信号触发 F7133 的执行动作。

F6705: 安全模拟量输入 (AI) 模块，当模拟量超限时，它的报警信号会指示 F7133 执行动作。

BV7046-4: 背板/载体模块，F7133 模块就插在这个载体上，实现通信和供电。

安装与维护

安装前准备：在安装 HIMA F7133 模块前，必须确认系统已断电，并严格执行静电防护 (ESD) 规范。F7133 模块需要插入到 HIMA 载体上的指定 I/O 槽位中。最关键的是输出回路的接线：由于 F7133 具备诊断功能，现场执行机构（如螺线管）的额定功率和回路电阻必须在模块允许的范围内。如果负载过小或过大，可能会导致 F7133 产生误诊断报警。必须严格使用正确规格的终端块，并确保输出线缆的电源和接地连接准确无误，防止输出通道损坏。

维护建议：对于 HIMA F7133 这种关键执行模块，维护的核心是执行回路的完整性测试。应定期通过 HIMA 工程工具，强制驱动 F7133 的输出通道（在安全允许的情况下），并验证现场执行机构的动作是否及时可靠。
