HIMA F6217 984621702 安全模拟量输出模块 – HIMATRIX F60 核心 SAO，SIL 3 认证！

描述

HIMA F6217 984621702 这块安全模拟量输出模块，正是 HIMA 为了解决执行回路（Final Element Loop）故障可能引发的安全问题而设计的。它隶属于 HIMA 经典的 HIMATRIX F60 平台，专门与 HIMA 的安全 CPU（如 H41q 系列）协同工作。

HIMA F6217 的核心功能是将来自安全 CPU 的数字控制量，高精度地转换成工业标准的模拟信号（Analog Signal），并输出给现场的执行机构。但不同于普通 DCS 模块的是，F6217 在输出的同时，会执行一系列严密的安全诊断。这通常包括：断线检测（Open Wire Detection）、过载保护（Overload Protection）、通道之间的交叉比较（Cross-Comparison）以及对输出电流的回读验证（Read-Back Verification）。这确保了模块能快速发现自身故障或外部接线故障。型号 F6217 通常指示它是一款高密度模块，能同时输出多路模拟量信号。物料码 984621702 标示了这款 HIMA F6217 984621702 模块是经过 TÜV 等机构认证的，可应用于最高 SIL 3 等级的安全功能。它的稳定运行是确保安全调节功能在危险发生时能迅速、精确地将执行机构定位到安全状态的基础。

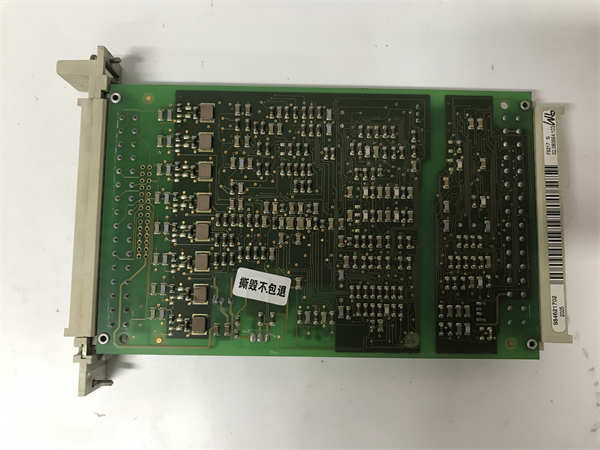

HIMA F6217 984621702

主要特点和优势

HIMA F6217 984621702 能在 SIS 市场中占据重要地位，靠的是其对**执行动作完整性（Action Integrity）的极致追求和故障安全（Fail-Safe）**的设计理念。

高诊断覆盖率与回读功能： HIMA F6217 的设计核心是防止静默故障（Silent Faults），即模块发生故障但没有报告。通过集成高诊断覆盖率（High Diagnostic Coverage）的电路，尤其是对输出电流的回读（Read-Back）和限流（Current Limiting）功能，模块能够实时验证输出的信号是否与 CPU 的指令相符。这种自我监测能力对于检测输出通道的短路、断路或内部驱动电路的失效至关重要。一旦发现故障，模块会立即报告给安全 CPU，并根据配置将输出信号置于安全状态（Safe State），通常是 0/4 mA，从而将危险失效率（Dangerous Failure Rate, $\lambda_D$）降到最低。

卓越的抗干扰输出： 工业现场的执行器连接线往往较长，容易受到电磁干扰（Electromagnetic Interference, EMI）的影响。F6217 模块具备出色的共模抑制比（Common Mode Rejection Ratio, CMRR）和隔离设计，确保输出电流的精度和稳定性（Accuracy and Stability）不受外部噪声影响。同时，它通常提供通道隔离（Channel-to-Channel Isolation），防止某个通道的负载故障或高压串扰影响到其他安全回路的正常工作，极大地提高了整个系统的电气隔离可靠性（Electrical Isolation Reliability）。

快速响应与 SIL 3 认证： 作为安全模块，HIMA F6217 984621702 的输出响应速度必须足够快，以满足安全回路的整体响应时间要求。它与安全 CPU 的高速总线通信和快速的模数转换，确保了从安全逻辑判断到现场执行动作的时间确定性（Time Determinism）。经过 TÜV 认证的 SIL 3 等级，证明了它满足最苛刻的工业安全应用要求，例如在高风险反应器和关键隔离阀的调节回路中。

The HIMA F6217 984621702 is a Safety Analog Output (SAO) module for the HIMATRIX SIS, certified up to SIL 3 for managing critical final control elements. Its paramount technical feature is the integrated high-diagnostic coverage, particularly the crucial current read-back and monitoring capability. This allows the module to constantly verify that the actual output current precisely matches the command from the Safety CPU, effectively detecting and reporting internal drive failures, shorts, or open circuits in the field wiring. This robust self-checking mechanism drastically reduces the Dangerous Failure Rate ($\lambda_D$) by eliminating potential latent faults.

The HIMA F6217 984621702 is also designed for high signal integrity and stability in electrically noisy industrial environments. It provides reliable current output with excellent isolation, protecting the sensitive control electronics from external transients. Its fast, deterministic response time and certified fail-safe behavior—ensuring the output defaults to a safe state (e.g., 0/4 mA) upon fault detection—make it an essential component for achieving high functional safety in critical modulating applications like safety-related flow or pressure control loops.

F6217 984621702 技术规格

应用领域

HIMA F6217 984621702 的应用集中在所有涉及安全调节和关键执行器控制的高风险工业流程。

在石油和天然气行业： 用于控制紧急放空阀（Vent Valves）、泄压阀（Blowdown Valves）或关键工艺流程中的调节阀（Control Valves）。在出现高危工况时，F6217 负责精确地将这些调节阀置于预定的安全位置，实现安全降压（Safe Depressurization）或流程隔离。

在化工行业： 用于控制反应釜的进料流量、冷却水流量等，以维持反应过程在安全温度和压力范围内。HIMA F6217 984621702 确保了 DCS 系统中的基本过程控制（Basic Process Control System, BPCS）出现故障时，SIS 系统能够接管并进行安全调节。

在燃烧管理系统（BMS）： 用于控制燃料或空气的调节阀，在点火或熄火过程中进行精确的流量控制，确保燃烧安全逻辑的执行不会因为输出故障而失效。该模块是任何需要达到最高功能安全（Functional Safety）标准的调节回路中，不可或缺的执行单元。

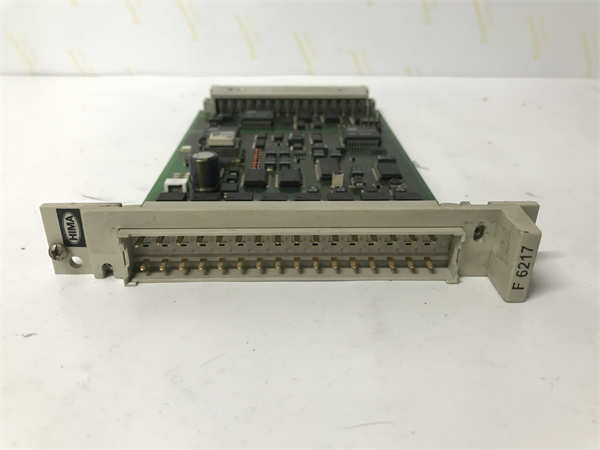

HIMA F6217 984621702

相关产品

HIMA F6217 984621702 作为 SAO 模块，通常需要与以下 HIMATRIX 模块协同工作：

HIMA H41q-HS：HIMATRIX 系列的安全 CPU 模块，负责生成 F6217 所执行的安全调节指令。

HIMA F3221：安全模拟量输入 (SAI) 模块，用于提供反馈或监测调节前的工艺参数。

HIMA F7133：安全数字量输出 (SDO) 模块，与 F6217 配合，驱动开关量执行器。

HIMA Z 6003：通信处理器模块，用于 SIS 与外部 DCS 或操作员站的通信。

HIMA 背板：F6217 必须安装在 HIMATRIX 的专用背板（如 F 6027）上。

安装与维护

安装前准备：安装或更换 HIMA F6217 984621702 是安全仪表系统（SIS）的关键操作，必须严格遵守安全规程。在断电操作时，应确保所有电源输入都被锁定（LOTO）。操作人员必须佩戴防静电（ESD）腕带和手套。在接线时，务必仔细核对执行机构的信号线极性和负载电阻，F6217 模块对负载阻抗有明确要求。模块插入背板后，必须通过 ELOP II Factory 软件进行通道配置（如输出范围、安全状态值），并进行安全回路验收测试（SAT），确保模块在故障时能将执行机构驱动到正确的安全位置。

维护建议： HIMA F6217 984621702 模块的日常维护重点在于外部执行回路的健康状态。应定期检查连接到 F6217 的执行机构（Actuators）是否按期校准，以及信号电缆和端子连接的稳固性。通过 HIMA 系统的工程站，可以实时监控 F6217 报告的输出回读值（Read-Back Value）和诊断状态（Diagnostic Status）。任何由 F6217 模块报告的输出故障，都应被视为高优先级安全事件，需要立即排查。特别是对于调节阀，应定期进行部分行程测试（Partial Stroke Test, PST），以验证阀门的机械性能和 F6217 模块的联合动作可靠性。
