HIMA F6217 数字量输入模块 – 16通道，HIMax/HIMatrix 核心

描述

HIMA F6217 是一款专为安全仪表系统 (SIS) 设计的高可靠性数字量输入 (DI) 模块，它是 HIMA HIMax 或 HIMatrix F 系列平台的标准配置。这款模块的使命是无误地采集来自现场的开关信号，包括各种限位开关、压力开关、火焰探测器和急停按钮等安全设备的状态。与一般工控 PLC 的 DI 模块相比，HIMA F6217 的设计核心在于消除任何可能的故障路径，确保采集的每一个信号都绝对可信。

HIMA F6217 通常提供16个隔离的输入通道，但它的价值在于其内置的复杂诊断机制。为了满足 IEC 61508 SIL3 (Safety Integrity Level 3) 的最高要求，F6217 不仅具备高速采集的能力，更能够通过在线测试脉冲等专利技术，实时检测输入回路中的断线 (Open Circuit)、短路 (Short Circuit) 以及对地或对电源短路等潜在的休眠故障 (Dormant Faults)。这种全方位、高频次的自我诊断能力，使得 HIMA F6217 成为安全系统能够准确感知现场状态的关键感知器。

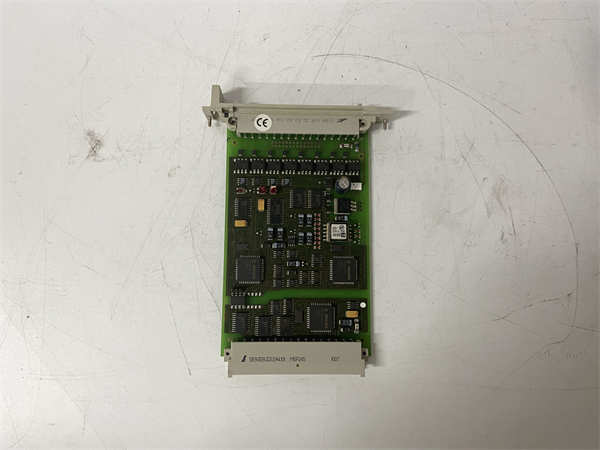

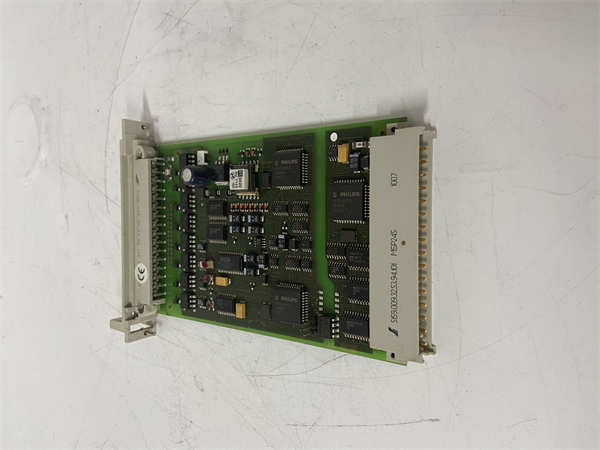

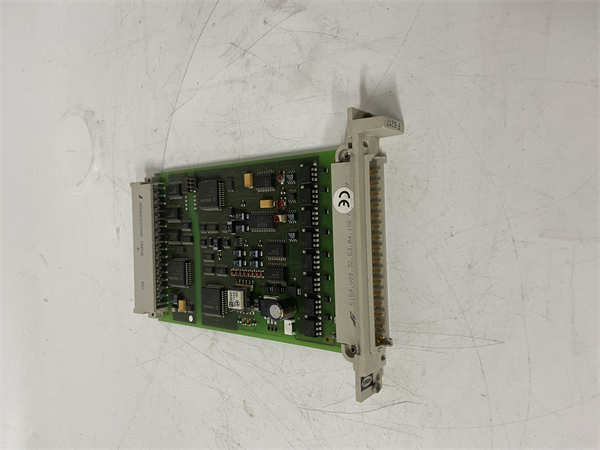

HIMA F6217

主要特点和优势

老哥，HIMA F6217 这块 DI 模块的厉害之处，就在于它的故障诊断覆盖率 (Diagnostic Coverage) 几乎达到了极致，这是它被称为“高可靠性”的关键！

高诊断覆盖率，主动消除故障：安全系统最大的敌人就是**“潜在故障”。F6217 通过高频诊断测试脉冲**（Test Pulses），在不影响现场开关动作的情况下，周期性地检查回路的完整性。一旦检测到输入回路断线或者短路到错误的电源等问题，HIMA F6217 模块会立即报告，从而在故障演变成保护失效 (Failure to Actuate) 或误动 (Spurious Trip) 之前被修复。这种对故障的主动发现机制，是它实现 SIL3 认证的核心技术之一。

通道隔离与抗干扰设计：HIMA F6217 的 16 个通道通常具备电气隔离 (Electrical Isolation) 特性。这能够有效地阻止一个通道的电气异常（比如高压尖峰）通过背板影响到其他相邻通道，保证了所有输入信号的独立性和可靠性。在复杂的工业现场，F6217 优异的抗电磁干扰 (EMI) 和抗射频干扰 (RFI) 设计，确保了采集的信号是纯净且无误的，符合严格的电磁兼容性（EMC）标准。

支持冗余和热插拔：在需要更高可用性（Availability）的关键应用中，HIMA F6217 模块支持冗余配置 (Redundancy Configuration)，例如 1oo2D (One out of Two Diagnostic) 结构，即两个模块互相交叉检测，进一步提升可靠性。同时，它具备热插拔 (Hot Swapping) 能力，可以在系统在线运行的情况下更换模块，将平均修复时间 (MTTR) 降到最低，保证了生产的连续性。

The HIMA F6217 Digital Input Module is a high-integrity, 16-channel component designed for paramount safety applications, achieving compliance with SIL3 standards. Its hallmark is the exceptional diagnostic coverage (DC), facilitated by continuous test pulse technology which actively monitors the entire input loop. This mechanism immediately identifies dormant faults such as open circuits and cross-wiring faults, preventing them from compromising the safety function when needed.

The HIMA F6217 ensures robustness through channel-to-channel isolation, effectively mitigating the risk of fault propagation across inputs and enhancing the system’s noise immunity in harsh electrical environments. Furthermore, its design facilitates high system availability by supporting complex redundant architectures and enabling hot-swapping capabilities. This allows for immediate module replacement without initiating a complete system shutdown, making the F6217 an indispensable asset for ensuring the continuous, reliable operation of critical safety interlocks globally.

F6217 技术规格

参数名称	参数值
产品型号	F6217
制造商	HIMA Paul Hildebrandt GmbH
产品类型	数字量输入模块 (Digital Input)
所属系列	HIMax / HIMatrix F-Series
通道数量	16 点 (隔离型)
安全等级	SIL3 (IEC 61508 / IEC 61511 认证)
信号电压	24 VDC (典型值)
输入类型	接受单通道或冗余配置
诊断功能	在线断线、短路、地/电源短路检测
响应时间	极快（毫秒级）
通道隔离	具备电气隔离
热插拔支持	支持在线热插拔 (Hot Swapping)
安装方式	HIMA 背板/载体安装

应用领域

HIMA F6217 模块是所有高风险工业流程中安全开关信号采集的标准配置，它的可靠性是保障人员和资产安全的前提。

石油天然气与石化： F6217 是紧急停车系统 (ESD) 和火气保护 (F&G) 系统的核心输入模块。它采集来自现场的火焰探测器、气体探测器、紧急停车按钮和阀门限位开关等信号。其高可靠性决定了系统能否准确、及时地执行紧急联锁。

化工与精细化工： 在高危化学反应釜和储罐区，HIMA F6217 用于监测各种安全联锁开关，如安全门状态、高压/低压报警等，确保生产流程的每一步都在严格的安全控制之下。

核能与电力： 在核电站的安全联锁和保护系统中，以及火电厂的燃烧器管理系统 (BMS) 中，F6217 采集关键的开关量信号，其 SIL3 级的认证是保障电厂安全运行的强制性要求。

机械安全与工厂自动化： 在大型机械的安全栅栏、光幕和急停回路中，HIMA F6217 提供高度可靠的输入接口，确保操作员在任何紧急情况下都能立即停止危险运动。

安装与维护

安装前准备：在安装 HIMA F6217 模块之前，请务必确认系统已完全断电，并严格遵守静电防护 (ESD) 规范。F6217 模块必须插入到 HIMA 载体上的指定槽位中。最关键的是现场接线：为了确保 F6217 的断线检测功能能够正常工作，现场接线必须按照 HIMA 手册的要求，可能需要在传感器回路中并联或串联终端负载电阻。必须使用高质量的屏蔽电缆，并确保电缆屏蔽层在正确的点位良好接地，以最大化抗干扰性能。任何不规范的接线都可能导致 F6217 产生误诊断报警 (Spurious Diagnostic Alarm)。

维护建议：对于 HIMA F6217 这种高可靠性模块，维护的核心是诊断状态的实时监测。工程师应通过 HIMA 工程工具，周期性地检查 F6217 模块的诊断状态。
