HIMA F35-982200416 紧凑型安全控制器 – 编程灵活，抗干扰，无惧严苛环境！

描述

HIMA 的F35-982200416是一款安全相关控制器，隶属于 HIMatrix F35 系列，专为工业自动化中的安全关键应用场景而打造。该控制器以其紧凑的金属外壳设计，集高性能与高可靠性于一体，为各类工业过程提供精准、稳定的控制支持。​

在工业生产复杂多变的环境中，F35-982200416承担着至关重要的安全控制职责。它能实时采集现场设备的多种信号，包括数字量、模拟量以及通过计数器获取的特定参数，并依据预设的安全逻辑进行运算处理，进而输出精准的控制指令，确保整个生产流程在安全、高效的状态下持续运行。无论是在危险系数较高的化工生产，还是对稳定性要求极高的能源供应领域，F35-982200416都凭借出色的性能表现，成为保障工业系统安全稳定运行的核心组件。​

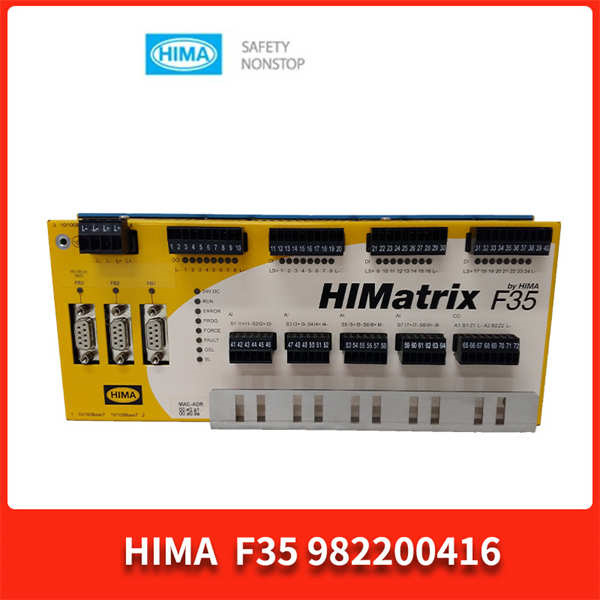

HIMA F35-982200416

技术规格​

​

​

主要特点和优势​

高安全等级保障：达到 SIL 3 安全完整性等级，并通过 TÜV 认证，严格遵循 IEC 61508、IEC 61511 和 IEC 62061 等国际安全标准设计与生产，具备完善的故障检测、诊断及冗余功能，可有效降低系统故障风险，确保在危险情况下迅速响应，保障人员、设备和环境安全。​

丰富的 I/O 接口配置：拥有 24 路数字输入、8 路数字输出、8 路模拟输入以及 2 个计数器，能够同时满足多种类型信号的采集与控制需求，适配不同的现场设备，极大地拓展了应用场景，减少系统集成时对额外模块的依赖。​

高精度信号处理：数字输入信号可精确捕获为模拟测量值，并通过可配置阈值生成布尔值，模拟输入通道同样具备高精度采集能力，为控制决策提供精准的数据基础；计数器的 24 位高分辨率可实现对脉冲信号等的精确计数，满足对设备运行参数高精度监测的要求。​

灵活的功能配置：通过软件配置，可轻松实现多种安全逻辑控制、故障诊断以及报警等功能，能根据不同工业场景的需求进行定制化设置，适应多样化的工艺流程和安全控制策略。​

可靠的通信能力：支持多种通信协议，可与各类控制系统、上位机以及其他智能设备实现无缝连接，确保数据的快速、稳定传输，便于构建大规模、复杂的工业自动化安全网络。​

应用领域​

石油化工行业：在炼油、化工生产装置中，用于监控反应釜、蒸馏塔、管道等关键设备的运行状态。采集温度、压力、流量等模拟量信号以及设备的启停、阀门的开合等数字量信号，当检测到异常情况时，迅速按照预设安全逻辑输出控制指令，触发紧急停车、切断物料输送、启动安全保护装置等操作，防止火灾、爆炸、泄漏等重大事故的发生。​

能源行业：在发电厂、变电站等设施中，对发电机、变压器、输电线路等设备进行实时监测与控制。通过采集设备的运行参数、故障信号等，依据控制逻辑控制设备的启停、调节设备的运行状态，保障电力系统的稳定发电、输电和配电，确保能源供应的可靠性与安全性。​

制造业：在汽车制造、电子设备制造等自动化生产线中，负责控制生产线上各类机械设备的动作顺序与运行状态。如控制机械手臂的抓取、搬运动作，物料输送设备的启停与速度调节，以及对设备故障进行实时监测与处理，确保生产线高效、稳定运行，提高生产效率和产品质量。​

水处理与环保领域：在污水处理厂、自来水厂等设施中，对水泵、搅拌器、格栅机等设备进行自动化监控与控制。通过采集设备的运行状态信号、水质参数等，输出控制指令实现设备的自动启停、运行频率调节等功能，保证水质处理达标，提升水处理效率与质量，同时降低能耗和人工成本。​

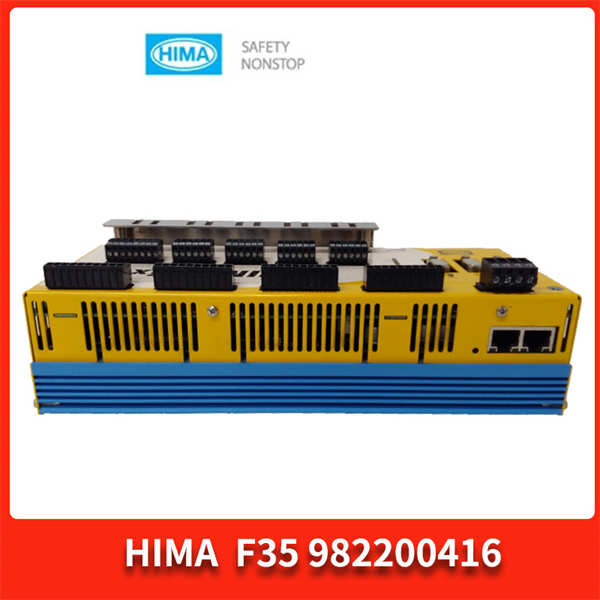

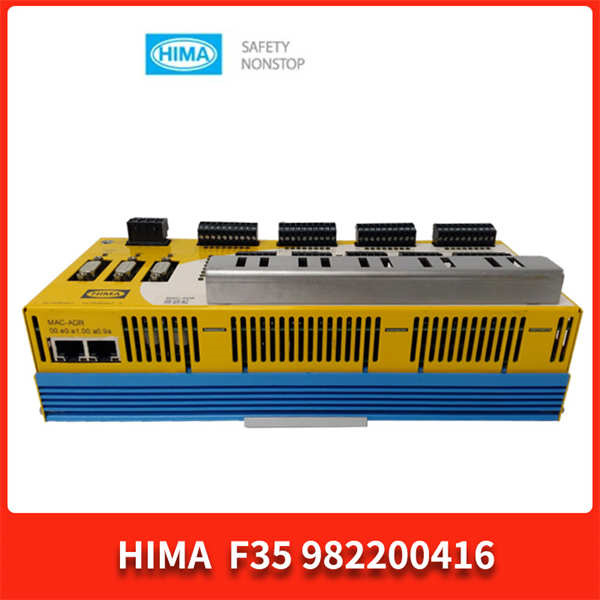

HIMA F35-982200416

相关产品​

F3-DIO-88-01-982200425：同为 HIMA 产品，该数字量输入输出模块可与F35-982200416配合使用，为其提供更多的数字量信号接入与输出通道，增强系统对数字信号的处理能力，共同构建更全面的安全控制体系。​

F3-AIO-84-01-982200409：安全相关模拟量输入输出模块，能与F35-982200416协同工作，为其提供更丰富的模拟量信号处理接口，使控制器能够获取更全面的现场模拟量数据，实现更精准的控制策略。​

F3-CPU-14：HIMatrix® F3 系列的中央处理单元，F35-982200416可与F3-CPU-14在系统中相互协作，F35-982200416负责前端数据采集与部分控制执行，F3-CPU-14进行复杂运算与整体系统协调，提升系统整体性能与控制精度。​

F3-SCU-2：安全通信模块，为F35-982200416提供更强大、安全的通信扩展能力，保障其与其他设备或系统间数据传输的安全性与可靠性，拓展系统的通信范围与兼容性。​

F3-PWR-24：安全电源模块，为F35-982200416提供稳定、可靠的 24VDC 电源，具备过流、过压保护功能，确保控制器在各种工况下都能获得稳定的电力供应，是系统安全稳定运行的基础保障。​

安装与维护​

安装前准备：安装F35-982200416前，需仔细检查安装环境，确保其符合防爆等安全要求，远离强电磁干扰源、易燃易爆物品以及潮湿环境。确认安装支架或导轨牢固可靠，使用专用工具进行安装操作，避免因不当操作产生机械应力损坏模块。严格核对电源电压，确保其为稳定的 24VDC，同时检查接入的各类信号线缆与模块接口的兼容性，按照接线图正确接线，防止因接线错误致使模块无法正常工作或安全功能失效。​

维护建议：定期对F35-982200416进行全面检查，通过系统自带的诊断工具实时监测模块的运行参数，密切观察模块上的指示灯状态，以判断模块工作是否正常。每季度对模块表面进行清洁，去除灰尘，保证模块散热良好，避免因积尘影响散热而导致性能下降。进行维护操作时，务必严格遵循安全操作规程，严禁在设备运行的危险工况下插拔模块或进行带电作业。若发现模块出现故障，应立即使用备用模块进行更换，并将故障模块交由专业人员进行维修或按规定进行报废处理，全力保障系统的安全功能不受影响。同时，定期对模块的软件进行更新与升级，以获取最新的功能与安全补丁，提升模块的性能与安全性。
