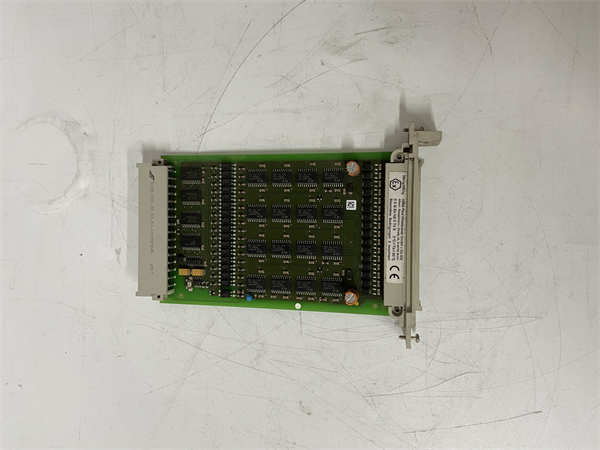

HIMA F3322 模拟量输入模块 – 8通道，HIMatrix F系列

描述

HIMA F3322 是一款专为安全仪表系统 (SIS) 设计的高性能模拟量输入 (AI) 模块，它是 HIMA HIMatrix F 系列平台的关键组件。这款模块的核心任务是精准、可靠、快速地采集来自现场的 4-20mA 信号，这些信号通常代表了工艺流程中连续变化的参数，比如反应釜的温度、管道的压力或流量等。与开关信号不同，这些连续变量的微小变化往往预示着潜在的危险趋势，因此对采集的精度 (Accuracy) 和实时性 (Real-Time) 要求极高。

HIMA F3322 通常提供8个高精度输入通道，但它的价值远不止于此。为了满足 IEC 61508 SIL3 (Safety Integrity Level 3) 的最高安全等级要求，F3322 在设计上采用了隔离式输入 (Isolated Inputs)，这有效地阻止了通道间的电气干扰，确保了每个测量值的独立性和可信度。更重要的是，HIMA F3322 内置了强大的在线诊断功能 (Online Diagnostics)，可以实时检测输入回路的断线 (Open Circuit) 和短路 (Short Circuit) 等故障，甚至能检测到传感器的超量程或低量程异常。这种对连续变量的高精度监测和高可靠性诊断能力，使得 HIMA F3322 成为安全系统“感知”危险趋势的绝对主力。

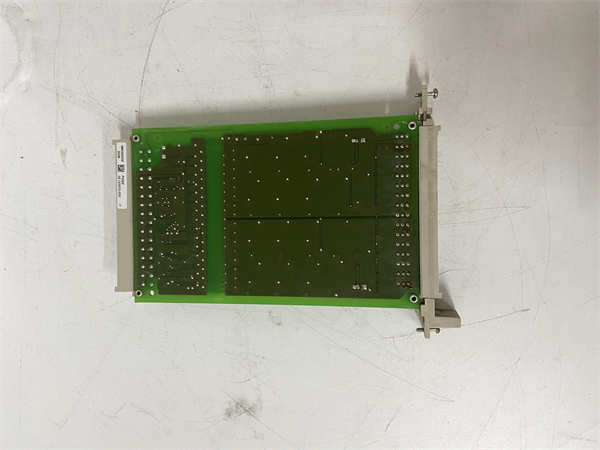

HIMA F3322

主要特点和优势

老哥，HIMA F3322 这块 AI 模块的厉害之处，就在于它把高精度测量和最高安全标准完美地融合到了一起，妥妥的“安全测量大师”！

高精度与高分辨率：作为模拟量输入模块，精度是王道！F3322 提供了高分辨率的模数转换（例如 16 位），确保了对 4-20mA 信号的极度精确测量。这种高分辨率 (High Resolution) 意味着即使是微小的工艺参数变化，比如温度的微升或压力的缓降，也能被准确捕捉，为安全处理器提供充足的预警时间 (Warning Time)。而且，它的高共模抑制比 (High Common Mode Rejection Ratio, CMRR) 有效抑制了现场的电气噪声，让测量数据更纯净、更可靠。

强大的回路诊断能力：HIMA F3322 内置的诊断功能，远超普通工控模块。它不仅能检测到输入回路的断线或短路等明显的物理故障，还能通过监测信号的超量程 (Over Range) 和低量程 (Under Range) 状态，判断传感器本身或其供电是否异常。一旦发现这些潜在的休眠故障 (Dormant Faults)，模块会立即向安全处理器报告，确保系统能够进入故障安全状态 (Fail-Safe State)，防止保护失效 (Failure to Actuate)。这种高诊断覆盖率的设计，是其获得 SIL3 认证的基石。

通道隔离与冗余配置：HIMA F3322 采用了隔离型输入设计，保证了模块的 8 个通道之间相互独立，有效防止一个通道的故障或高压串入影响到其他通道的测量精度或功能。此外，F3322 通常支持在系统层面进行冗余配置 (Redundant Configuration)，例如 1oo2D (One out of Two Diagnostic) 结构，即使用两个模块对同一个物理量进行测量和比对，进一步提高测量的可靠性 (Reliability) 和系统的可用性 (Availability)。

The HIMA F3322 Analog Input Module is an elite component within the HIMatrix F-Series, specifically engineered for the high-integrity measurement of continuous process variables in SIL3 (Safety Integrity Level 3) environments. Its technical prowess stems from its high-resolution Analog-to-Digital Conversion and superb Common Mode Rejection Ratio (CMRR), ensuring exceptional accuracy and noise immunity for critical 4-20mA signals. This precision is vital for effective safety trend monitoring and timely hazard prediction.

Crucially, the HIMA F3322 implements advanced on-line diagnostics far beyond standard modules. It continuously verifies the integrity of the input loop, detecting physical faults like open-circuit and short-circuit conditions, as well as operational anomalies such as over-range/under-range sensor failures. This capability to detect and report dormant faults significantly boosts the system’s diagnostic coverage (DC). Combined with channel-to-channel isolation and support for redundant measurement structures, the F3322 guarantees the highest level of data integrity and fault tolerance, minimizing spurious trips while maximizing operational safety.

F3322 技术规格

应用领域

HIMA F3322 模块是流程工业中连续安全变量监测的代名词，应用在所有要求高精度和高可靠性的关键控制和保护环节。

石油天然气与石化： F3322 用于采集反应器、分馏塔和储罐的关键温度、压力、液位等信号，是安全泄放系统 (Safety Relief System) 和紧急停车系统 (ESD) 的重要数据源。它确保了在压力或温度超出安全极限时，系统能准确触发保护动作。

化工与精细化工： 在高危化学反应釜中，HIMA F3322 精确监测反应温度和压力，防止因热失控（Thermal Runaway）或超压引起的爆炸。它的高精度和诊断能力，是实现安全包络控制 (Safety Envelope Control) 的基础。

核能与电力： 在核电站的反应堆辅助保护系统或锅炉的燃烧管理系统 (BMS) 中，F3322 用于监测关键的蒸汽压力、水箱液位和火焰信号。其 SIL3 级的可靠性是确保电厂安全运行的硬性要求。

管线输送与能源： 在长输油气管线站，HIMA F3322 采集管道压力和压缩机温度，用于泄漏检测和过压保护。

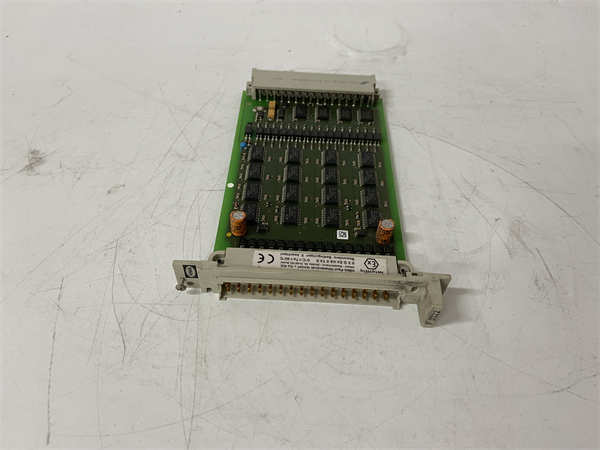

HIMA F3322

相关产品

F3322 模块是 HIMA HIMatrix F 系列安全系统 I/O 家族的核心成员，通常与以下关键型号配合使用：

F8650 / F8652: HIMatrix F 系列的安全主处理器 (Safety CPU)，F3322 采集的数据是 CPU 执行安全逻辑的输入。

F3236: 安全数字量输入 (DI) 模块，用于采集开关量信号，与 F3322 共同构成完整的安全采集层。

F3446 / F3447: 安全数字量输出 (DO) 模块，它们是 F3322 采集信号后，系统用于执行紧急切断的执行者。

F3330: 安全模拟量输出 (AO) 模块，用于执行连续性的安全动作（如调节安全阀开度）。

BV7046-4: 背板/载体模块，F3322 模块就插在这个载体上，实现通信和供电。

安装与维护

安装前准备：在安装 HIMA F3322 模块前，必须确保系统电源已断开，并严格执行静电防护 (ESD) 规范。F3322 模块需要插入到 HIMA 载体上的特定 I/O 槽位中。最关键的是模拟量信号的接线：必须使用屏蔽电缆，并将屏蔽层在终端良好接地，以最大程度地抑制共模噪声 (Common Mode Noise)。对于 4-20mA 信号，需要确保回路中串入了合适的负载电阻（通常集成在终端模块），确保 F3322 能够正确测量电流并进行诊断。必须仔细核对传感器类型和接线方式是否与 F3322 的配置相符。

维护建议：对于 HIMA F3322 模块，维护工作的核心是精度校验和回路诊断。应定期通过高精度万用表或过程校验仪，对 F3322 的输入通道进行零点和量程的校验，确保测量精度符合要求。同时，工程师应周期性地在 HIMA 工程站上检查 F3322 模块的诊断状态，重点关注断线、短路、超量程等诊断报警。任何指示传感器或回路异常的诊断信息都必须立即处理。
