HIMA 984621702 | HIQuad安全PLC模拟输入卡 | 0/4-20mA，0-10V

描述

HIMA F6217 984621702是 HIMA HIMatrix 系列中的高性能 8 通道模拟输入模块，专为石油化工、电力能源等安全关键型工业场景设计。作为可编程电子安全系统（PES）的核心采集单元，该模块采用故障安全型设计，集成 8 路高精度模拟输入通道，支持 0/4-20mA 电流信号与 0-5/10V 电压信号采集，通过 TÜV 认证的 SIL 3 安全完整性等级，可实时将现场连续变化的工艺参数（如压力、温度、流量）转换为数字信号并传输至安全控制器，为紧急停车系统（ESD）、燃烧器管理系统（BMS）等提供精确的过程数据支持。其 – 20℃至 + 60℃宽温设计与 IP20 防护等级，使其能在粉尘、振动等恶劣工业环境中稳定运行，而 12 位分辨率（4096 级量化）与 < 50ms 的信号更新速率，确保了工业过程参数的高精度捕捉，为安全联锁控制构建精准的数据基础。作为 HIMatrix 系统的标准配置模块，F6217支持与 HIMA 全系列安全控制器及 I/O 模块无缝集成，通过 HIMax 安全总线实现高速数据传输，显著提升工业安全系统的监测精度与可靠性。​

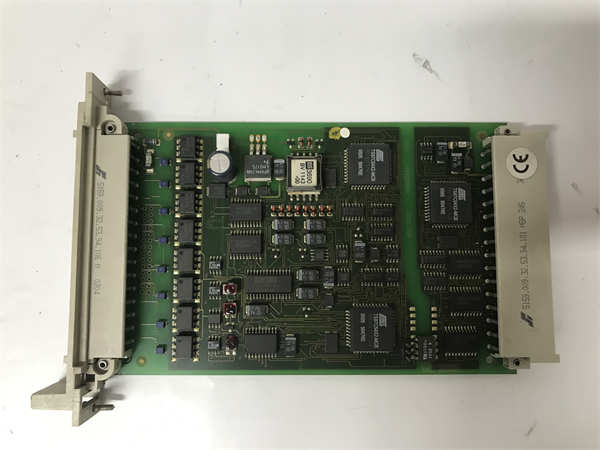

HIMA F6217 984621702

技术规格​

​

​

主要特点和优势​

高精度模拟信号处理能力​

F6217通过 SIL 3 最高安全完整性认证，每路输入通道配备独立的 12 位 A/D 转换器与硬件级故障检测电路，可实时监测信号超限、开路、短路等异常状态，诊断覆盖率达 99% 以上。在化工反应釜温度监测场景中，模块能将 0-200℃的温度信号精确转换为 4-20mA 电流输入，分辨率达 0.05℃，相比传统 8 位模拟模块，测量精度提升 4 倍以上。其内部集成的高精度分流电阻（250Ω，精度 0.05%）确保电流信号转换误差小于 0.1%，特别适合需要精密测量的关键工艺参数监控。​

工业环境适应性与抗干扰设计​

宽温设计使其适用于北极油气田（-20℃）至炼化装置高温区（+60℃）的极端环境，IP20 防护有效抵御粉尘侵入。输入通道采用光电隔离技术与差分信号传输，可承受 ±2kV 瞬态电压冲击，在某钢铁厂高炉压力监测项目中，模块在强电磁干扰环境下仍保持测量误差 < 0.3%。8 路输入通道支持最长 1200 米的长线驱动，配合 HIMA 专用电缆补偿技术，信号衰减误差小于 0.5%，满足大型工厂分布式安全监测系统的远距离信号采集需求。​

灵活配置与系统集成能力​

作为 HIMatrix 系列的标准化模块，F6217支持与 F35 安全 PLC、F7130A 电源模块及 F3330 数字输出模块混合配置，通过 HIMax 安全总线最多可扩展至 256 点 I/O。模块支持输入信号类型（电流 / 电压）、量程范围（0-5V/4-20mA）及滤波时间（10ms-200ms）的动态配置，可适应不同类型传感器的输出特性。在电厂汽轮机保护系统中，通过与 GE VMIVME-7750 控制器的 Modbus TCP 通信，实现汽轮机润滑油压力、轴承温度等模拟量的实时采集与安全联锁控制。​

应用领域​

在石油化工行业，F6217常用于催化裂化装置的紧急停车系统（ESD），实时采集反应器压力（0-10MPa 转换为 4-20mA）、塔釜温度（0-300℃转换为 0-5V）等 8 路关键模拟信号，当任一参数超限时，快速将数据传输至安全控制器，触发紧急切断进料阀等安全动作。某跨国石化企业应用案例显示，该模块使 ESD 系统的模拟量采集误差从传统方案的 1.5% 降低至 0.2%，有效避免了因测量误差导致的误动作。​

在电力行业，模块被部署于 500kV 变电站的变压器保护系统，监测绕组温度（0-150℃）、油位（0-100%）等模拟信号，当检测到内部故障时，通过安全总线快速传输至 HIMA F35 控制器，实现冷却系统启动与断路器跳闸控制。其宽温特性使其可直接安装于户外端子箱，省去温控柜配置，为某变电站项目节省 15% 的设备投资。此外，在制药行业的无菌灌装线中，F6217采集洁净区温湿度（0-100% RH 转换为 0-10V）等模拟参数，控制空调系统联锁，确保生产环境符合 GMP 标准。​

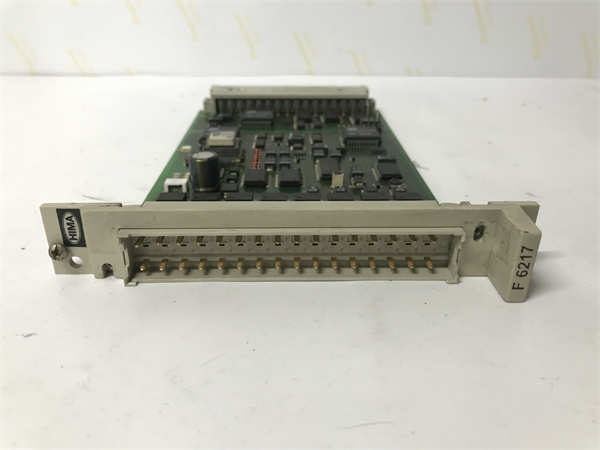

HIMA F6217 984621702

相关产品​

• HIMA F3221：16 路数字输入模块，与F6217搭配使用，实现 “数字状态 + 模拟量” 的混合采集，构建完整安全监测体系。​
• HIMA F3330：8 路数字输出模块（故障安全型），可与F6217组成 “采集 – 控制 – 执行” 安全链，用于执行安全联锁动作。​
• HIMA F7130A：专用电源模块，为F6217提供隔离式 24V DC 供电，效率≥85%，具备过压、短路保护及冗余供电能力。​
• HIMA F8628X：通信模块，支持 Profinet IO 与 Safe Ethernet，实现F6217与上位机及第三方 DCS 系统的安全数据交互。​
• HIMA F35：HIMatrix 系列安全 PLC，作为F6217的主控单元，提供逻辑运算与安全控制功能，支持模拟量数据的实时处理与安全评估。​

安装与维护​

安装前准备：安装F6217前，需确认安装环境接地电阻≤4Ω，佩戴防静电手环避免静电损伤芯片。模块采用标准 DIN 导轨安装，需预留 4SU（约 72mm）的垂直空间，输入信号线建议使用 1.5mm² 屏蔽双绞线，与动力电缆间距≥30cm 以减少电磁干扰。电流输入时，需按规范连接 250Ω 精密分流电阻（HIMA 专用型号：000710251），电压输入时需确保信号线屏蔽层单端接地。​

维护建议：每月通过模块前端 LED 指示灯检查通道状态（绿色常亮表示正常，红色闪烁提示故障），使用 HIMA SILworx 软件读取诊断日志，监测各通道的信号偏差值与故障次数。每季度清洁模块散热孔灰尘，建议使用压缩空气（压力≤0.4MPa）沿散热方向吹扫。当需要更换模块时，需先通过系统软件禁用该模块输入，待安全状态确认后断电更换，更换后执行全通道校准测试以确保测量精度。
