H201Ti GE HYDRAN 201Ti 变压器 DGA 智能变送器

Description

GE H201Ti是一款先进的智能变送器，由GE Grid Solutions（现GE Vernova旗下）设计和制造，专门用于变压器油中溶解气体（DGA）的在线监测。作为GE HYDRAN®201Ti DGA监测系统的核心传感器，GE H201Ti采用燃料电池技术，通过一个与变压器绝缘油接触的透气膜后的复合气体传感器，持续测量油中关键故障气体的总复合值。这些气体主要包括氢气（H₂）、一氧化碳（CO）、乙炔（C₂H₂）和乙烯（C₂H₄），它们是变压器内部潜在故障（如局部过热、电弧放电、绝缘纸老化等）的早期预警指标。

GE H201Ti的独特之处在于其紧凑、无泵、无额外管道的设计，可直接安装在变压器的单个油阀上，大大简化了安装过程，并降低了维护需求。它提供ppm（百万分之一）单位的复合气体读数，并通过本地LCD显示屏方便查看。该智能变送器还具备RS-485隔离通讯端口和本地USB端口，支持Modbus或Hydran协议，便于远程数据传输和系统配置。通过设置可配置的报警级别（基于气体浓度或变化率），GE H201Ti能够及时发现变压器健康状况的异常，从而实现早期预警，帮助电力公司和工业企业进行预测性维护，有效降低非计划停机风险和维护成本。

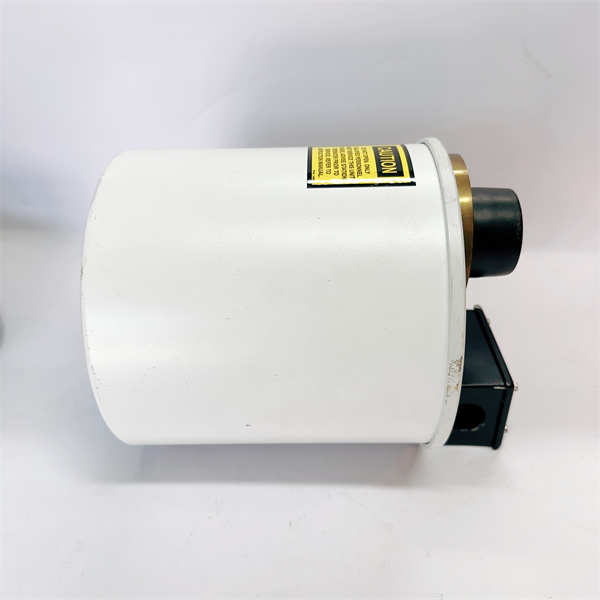

H201Ti GE

技术规格

产品型号:H201Ti

制造商:GE(GE Vernova/GE Grid Solutions)

产品类型:HYDRAN 201Ti变压器DGA智能变送器/传感器模块

传感器类型:燃料电池型复合气体传感器

监测气体:复合氢气(H₂),敏感于一氧化碳(CO),乙炔(C₂H₂),乙烯(C₂H₄)

测量范围:0-2000 ppm(体积/体积,H₂当量)

测量精度:±10%读数±25 ppm(H₂当量)

相对灵敏度:H₂:100%,CO:15±4%,C₂H₂:8±2%,C₂H₄:1.5±0.5%

响应时间:10分钟(达到90%步进变化)

显示:背光LCD显示屏，2行x 16字符

本地接口:USB端口(Type B连接器)

数字通讯:RS-485(接线端子),隔离至2000 Vac RMS

通讯协议:Modbus或Hydran协议(通过RS-485)

模拟输出:4-20mA(0-2000 ppm范围,隔离至2000 Vac RMS,10V负载最大)

报警继电器:3个干触点继电器(C型,SPDT,NO/NC,3A 250Vac或3A 30Vdc)

报警类型:气体警报(Hi),气体警报(HiHi),服务警报(电池,传感器,温度)

电源要求:90–132 Vac或180–264 Vac可切换，47–63 Hz，最大475VA

工作环境温度:-40°C至+55°C

油液温度(阀门处):-40°C至+105°C(带散热片适配器)

油液压力(阀门处):0-700 KPa(0-100 psi)

相对湿度:0-95%RH(非冷凝)

外壳防护等级:NEMA Type 4X认证，符合IP66要求

物理尺寸:圆柱形，直径178mm(7”)x长度180mm(7-1/8”)

安装方式:安装在1”,1.5”或2”内螺纹(NPT)油阀上

安装重量:约5.6 Kg(12 lb)

主要特点和优势

GE H201Ti智能变送器以其创新的设计和卓越的性能，成为变压器DGA在线监测领域的领先解决方案：

复合故障气体监测：H201Ti不仅对氢气（通用故障气体）100%响应，还对一氧化碳、乙炔和乙烯等其他关键故障气体敏感。这意味着它能够覆盖变压器内部所有主要的故障根本原因，如过热、电弧放电和绝缘纸老化，提供全面的早期预警。

实时在线监测：设备永久安装在变压器油阀上，无需泵或额外的管道，实现24/7连续监测。这消除了人工取样和实验室分析的滞后性，提供了实时数据，有助于及时发现潜在问题并采取行动。

“即插即用”式安装：其独特的单阀门安装设计，以及无泵、无管道的需求，大大简化了安装过程。这使得GE H201Ti成为一种简单、经济高效的变压器监测解决方案，尤其适用于中小型变压器或对故障风险/后果要求不那么高的变压器。

高可靠性与坚固性：H201Ti采用坚固的工业级设计，具有NEMA 4X和IP66认证的外壳，能够在-40°C至+55°C的宽环境温度范围内稳定运行。其真空耐受传感器和自动自检功能进一步增强了设备的可靠性和低维护需求。

灵活的通讯与报警：除了本地LCD显示屏，GE H201Ti还提供RS-485通讯端口（支持Modbus或Hydran协议）和4-20mA模拟输出，便于与SCADA系统、DCS或远程控制器（如H201Ci-1/C）集成。可配置的气体浓度或变化率报警（Hi/HiHi）以及服务报警继电器，确保及时通知运维人员。

无需现场校准：GE H201Ti在正常运行条件下无需进行现场校准，这降低了维护成本和复杂性，并提高了数据的可靠性。

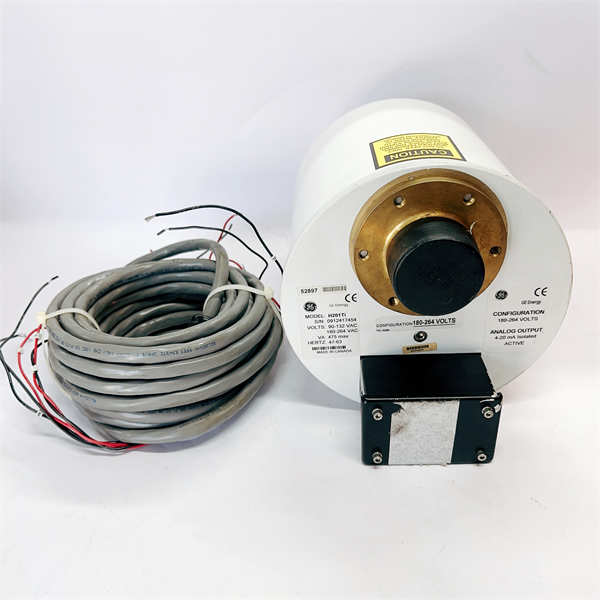

H201Ti GE

应用领域

GE H201Ti智能变送器主要应用于电力行业的变压器健康监测领域，为各种规模和重要性的变压器提供在线DGA监测：

电力传输和分配网络：在输电和配电系统中的变电站，H201Ti用于监测中小型电力变压器，作为资产健康管理策略的重要组成部分，帮助电力公司避免非计划停机和优化维护计划。

工业设施：在大型工业企业（如石化、钢铁、矿山、数据中心）中，用于监测关键电源变压器，以减少因变压器故障导致的生产中断和昂贵的维修费用。

风力/太阳能发电场：在可再生能源发电设施中，监测升压变压器，确保电力输出的连续性和设备可靠性。

资产管理和预测性维护：通过提供实时的复合气体数据，GE H201Ti帮助运维人员识别变压器内部潜在故障的早期迹象，从而实现预测性维护，延长变压器寿命，并优化资产替代策略。

偏远或难以到达的变压器：由于其易于安装和远程通讯能力，H201Ti特别适用于位于偏远地区或高处，人工检查不便的变压器。

安装与维护

安装前准备：

在安装GE H201Ti智能变送器之前，务必仔细阅读GE提供的HYDRAN 201Ti系统手册中所有安装指南、电气连接规范和安全注意事项。确保变压器处于安全状态，并采取所有必要的安全措施（如断电、接地、泄压）。检查H201Ti模块的包装是否完好，确认型号无误。选择变压器上一个合适的油阀（通常是底部冷却器回油管的直段，或在泵的排出侧）进行安装。确保油阀清洁且功能正常。将H201Ti传感器直接安装在油阀上，使用专用工具拧紧，并确保油封良好，无泄漏。按照手册指示连接电源线（90–132 Vac或180–264 Vac）以及RS-485通讯电缆、模拟输出线和报警继电器线（如果直接连接到SCADA/DCS）。确保所有连接牢固且正确接地。

维护建议：

GE H201Ti的设计理念是低维护。然而，为了确保其长期稳定运行和准确性，仍建议进行以下维护：

定期检查：定期检查H201Ti外壳是否有物理损坏，并保持其表面清洁，清除灰尘和污染物。检查所有电缆连接，确保它们连接牢固且无腐蚀。

自检功能：H201Ti内置自动自检功能（每15天一次），会检查电源、油阀状态、传感器健康和电池等。通过本地LCD显示屏或远程通讯系统（如H201Ci-1/C控制器或SCADA）监测自检结果和报警信息。

数据分析：定期下载数据（通过USB或RS-485）并使用GE Perception™Fleet软件进行趋势分析，这有助于早期发现变压器内部故障的微妙变化。

传感器更换：虽然传感器寿命较长，但根据运行时间和监测结果，在需要时由经过GE专业培训的合格人员进行传感器更换。

避免现场校准：在正常运行条件下，H201Ti无需现场校准，这降低了维护成本和复杂性。

附件检查：检查安装适配器（如散热片适配器）是否完好，确保其功能正常。

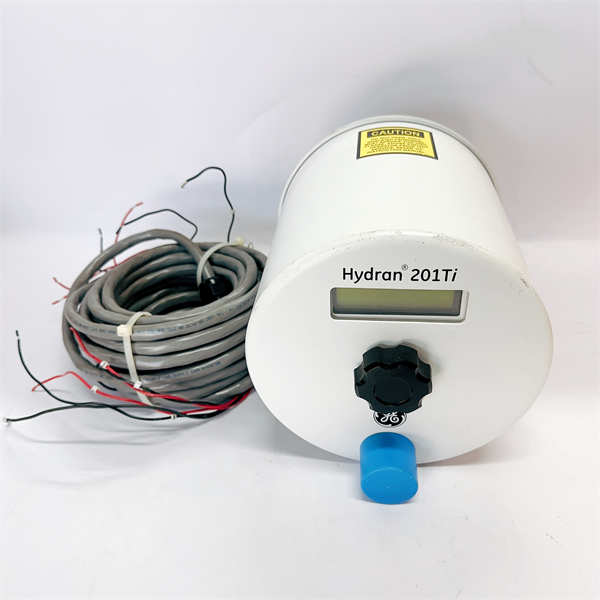

H201Ti GE

产品保障

GE（GE Vernova/GE Grid Solutions）对H201Ti智能变送器提供全面的产品保障。
