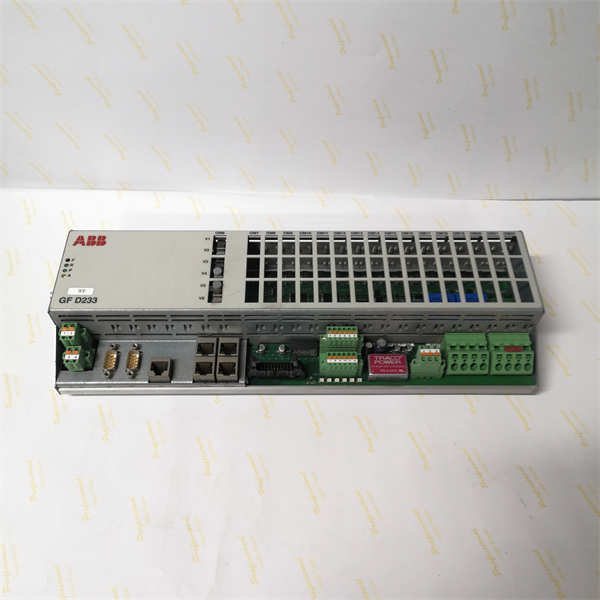

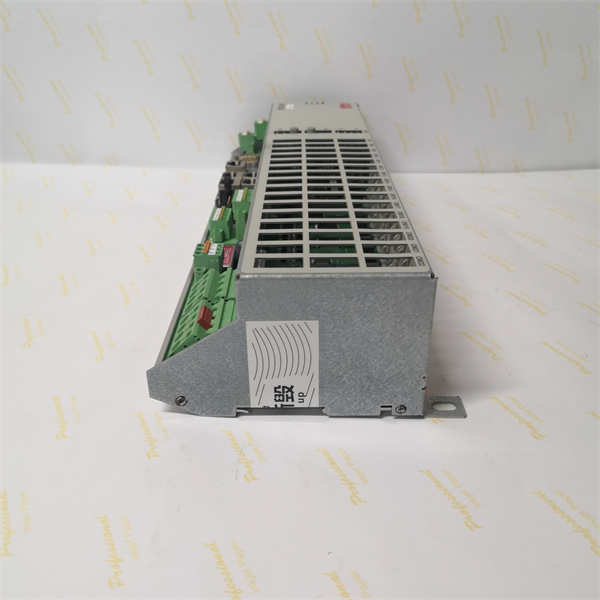

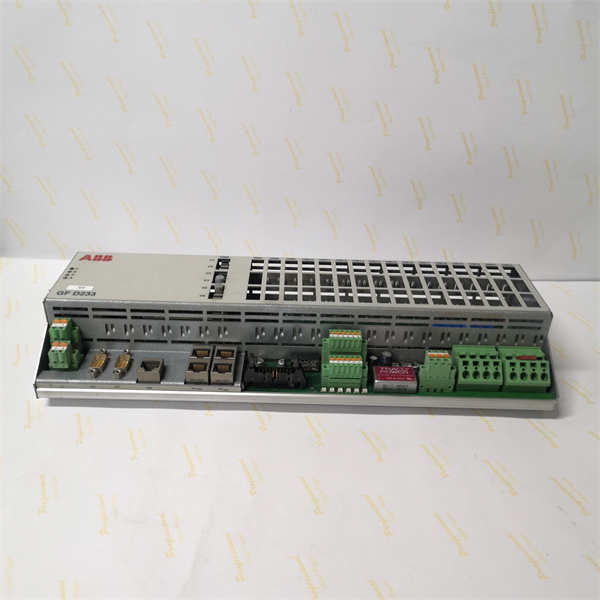

GFD233A 3BHE022294R0101 ABB 模拟量I/O模块/励磁控制器模块

描述

ABB GFD233A 3BHE022294R0101是一款由ABB制造的多功能高性能模拟量I/O模块和励磁控制器模块。它是各种工业自动化和控制系统中的关键组件，尤其以其在ABB Megadrive LCI（本地控制接口）系统和同步电机的静态励磁系统中的应用而闻名。

该模块旨在提供精确的模拟量输入和输出能力，从而实现工业控制系统（如ABB的AC800PEC控制器或其他PLC/DCS）与模拟量现场设备之间的无缝通信和控制。它能够处理模数转换和数模转换，对于传感器数据采集、模拟量执行器控制以及各种过程参数的监测至关重要。

除了其模拟量I/O功能，GFD233A在自并励静止整流励磁系统中还充当励磁调节器，从模拟控制发展到数字控制。这使得它对于通过精确控制励磁电流来维持发电机稳定电压输出至关重要。其坚固的设计确保了在严苛工业环境中的可靠运行。

产品参数与规格

产品型号:GFD233A 3BHE022294R0101

制造商:ABB

产品类型:模拟量I/O模块/励磁控制器模块

系列:ABB Megadrive LCI系统,励磁系统(如UNITROL相关)

模拟量输入通道:通常为8-16通道(可配置用于电压/电流信号)

模拟量输入范围:±10V,0–10V,1–5V,4–20 mA,0–20 mA(可能支持HART协议)

模拟量输出通道:通常为4-8通道

模拟量输出范围:0–10V,±10V,4–20 mA

分辨率:16位ADC/DAC(典型，可提供0.0015%测量精度)

采样率:≤1 ms每通道(高采样率)

隔离:通道间隔离：300V AC；现场到系统隔离：1500V AC(典型值)

通信接口:PROFIBUS DP,PROFINET,Modbus TCP(根据具体配置而定)

供电:24 VDC

功耗:≤5W(空闲),≤15W(满载)(典型值)

安装方式:DIN导轨安装

防护等级:IP67(某些来源提及，具体取决于封装)或IP20(根据具体安装环境)

工作温度:-20°C至+70°C(典型值)

存储温度:-40°C至+85°C(典型值)

湿度:5%至95%相对湿度，非冷凝

震动:0.5 g RMS(10至500 Hz)

冲击:5 g(11 ms半正弦波)

主要特征与作用

ABB GFD233A模块作为ABB工业自动化解决方案的核心组件，具备以下关键特征和重要作用：

高精度模拟量处理：能够将模拟电信号（如温度、电压或电流变化）高精度地转换为数字信号供PLC/控制器处理，也能将数字信号转换回模拟信号输出，确保精确的信号转换和控制。

多通道配置：提供多个模拟量输入和输出通道，可灵活配置，适应不同的系统要求，提升了应用的灵活性。

励磁控制功能：作为励磁调节器，它在发电机的励磁系统中发挥核心作用，通过精确控制励磁电流，确保发电机输出电压稳定，并在不同负载条件下保持电网的无功功率平衡。

多通信协议支持：可能支持PROFIBUS DP、PROFINET、Modbus TCP等多种工业通信协议，实现了与其他设备和上位控制系统的无缝数据交换。

高可靠性和冗余通信：工业级设计，确保在恶劣环境下（如宽温、高湿、震动）稳定运行。部分模块可能支持冗余通信路径，进一步提高了系统可靠性，降低通信链路故障风险。

高速度和实时响应：具有较高的采样速率和处理速度，确保了系统对过程变化的快速响应和精确控制。

模块化设计与热插拔：采用模块化设计，方便安装和替换，部分型号甚至支持热插拔，可在不中断系统运行的情况下进行维护，减少停机时间。

增强的诊断能力：提供诊断功能，用于监控连接设备的状态和网络健康状况，有助于快速识别和解决问题。

用途与应用领域

ABB GFD233A模块因其高精度、高可靠性和多功能性，广泛应用于各种对过程控制和电力系统稳定性有高要求的工业自动化领域：

电力发电和输配电：

发电机励磁控制：这是其最主要的应用之一，用于火力发电、水力发电、核电站以及其他发电机组的自动电压调节器（AVR）系统，确保电网电压稳定。

电力电子设备控制：在ABB Megadrive LCI(Load Commutated Inverter)等变频器系统中，用于精确控制电机速度和转矩。

变电站自动化：进行模拟量信号采集和控制，如电流、电压、频率等。

过程控制行业：

石油天然气：在炼油、石化等过程中，用于精确控制流量、压力、温度等关键模拟量参数。

化工：监测和控制各种化学反应过程中的模拟量输入/输出。

水处理和污水处理：控制泵、阀门、监测液位、水质参数等。

金属加工和矿业：

在轧钢、采矿等重工业中，用于控制和监测大型机械设备的运行参数，如电机速度、张力控制等。

其他工业自动化应用：

凡是需要精确模拟量信号采集、转换和输出的工业控制系统。

需要将传统模拟量仪表或执行器集成到数字控制系统中的应用。

相关产品

ABB GFD233A(3BHE022294R0101)模块通常作为更大自动化系统的一部分，需要与以下相关产品和系统组件协同工作：

ABB AC800PEC控制器：

GFD233A经常与ABB的AC800PEC高性能过程控制器配合使用，作为其I/O扩展模块，用于处理高速度的模拟量信号。

ABB UNITROL励磁系统：

特别是在UNITROL 5000系列或其他ABB励磁系统中，GFD233A作为关键的数字控制板或模拟量处理单元。

ABB Megadrive LCI系统：

作为ABB Megadrive LCI变频器系统中的一个关键模拟模块，负责信号转换和控制。

ABB DCS(分布式控制系统)/PLC(可编程逻辑控制器)：

其他ABB DCS平台（如800xA）或PLC系统也可能集成GFD233A模块，以满足其模拟量I/O和特定控制需求。

ABB系统工程工具：

例如Control Builder M(用于AC800PEC)或800xA Engineering(用于800xA系统)，用于模块的组态、编程、参数调整和诊断。

现场传感器和执行器：

如温度变送器、压力变送器、流量计、调节阀等，这些设备是GFD233A模块直接连接并进行数据交互的对象。

通信模块和网络基础设施：

如果支持PROFIBUS DP,PROFINET,Modbus TCP等协议，则需要相应的通信模块、工业以太网交换机或PROFIBUS DP网关来构建完整的通信网络。

电源模块与机架：

为GFD233A及相关模块提供稳定的24 VDC电源，并提供物理安装背板。

安装与维护

安装前准备：

在安装ABB GFD233A模块之前，请务必详细阅读ABB提供的官方手册、系统集成指南以及模块的特定安装说明。确认安装环境符合模块的额定工作温度、湿度和电磁兼容性要求，并确保采取所有必要的安全预防措施，包括完全切断系统电源、挂牌和接地。

安装步骤：

物理安装：GFD233A通常设计为插入式模块，安装在控制器机架或特定的扩展槽位中。将其正确插入到相应的连接器中，确保电气连接牢固。

紧固：确保模块上的所有固定螺丝或卡扣已牢固锁定，防止模块在振动环境下松动。

电源连接：如果模块有独立的电源输入，请正确连接24 VDC电源线，并注意极性。

模拟量信号线连接：严格按照接线图连接来自传感器或去往执行器的模拟量信号线。确保屏蔽层正确接地，以减少噪声干扰。

通信线缆连接：如果模块支持PROFIBUS DP/PROFINET/Modbus TCP等，请连接相应的工业以太网或现场总线电缆，并确保接线符合标准规范。

接地：确保模块和整个控制柜都正确接地，以提高系统稳定性和安全性。

维护建议：

为确保ABB GFD233A模块及整个自动化系统的长期稳定运行和高性能，建议执行以下预防性维护措施：

定期目视检查：定期检查模块本身是否有物理损伤、过热迹象、连接松动或腐蚀。同时检查所有连接电缆的完整性，特别是模拟量信号线和通信电缆。

环境控制：确保模块所在控制柜内部保持清洁、干燥，并有良好的通风散热条件。避免灰尘、湿气或腐蚀性气体堆积。

LED指示灯监控：模块通常会配备LED指示灯，用于显示电源状态、运行状态、通信状态和故障状态等关键信息。定期检查这些指示灯的状态有助于快速识别潜在问题。

系统诊断：利用ABB的工程软件工具，定期对GFD233A模块进行在线诊断，检查其运行参数、事件日志和报警信息。监控模拟量信号的稳定性、精度以及通信错误率。

固件更新：根据ABB的建议，定期评估并执行模块的固件更新，以获取最新的功能改进、安全补丁和性能优化。

程序和参数备份：定期备份控制系统中的PLC程序和GFD233A模块的配置参数，以便在需要更换模块或恢复系统时能够快速恢复。

专业维护：任何复杂的故障诊断、模块更换或系统升级工作应由经过ABB认证且熟悉相关系统和安全规程的专业技术人员进行。切勿在不熟悉操作或未断电的情况下尝试拆卸或维修，以避免人身伤害或设备进一步损坏。
