GE VMIVME-7614-132350-017614-132 | 8通道RS-232/422卡 | 关键DCS外设连接维持方案

型号: VMIVME-7614-132350-017614-132（常简写为 VME-7614）与 IS215UCVEH2AE
品牌: GE Vernova（原GE Intelligent Platforms / GE Power）
核心定位:
- VME-7614：VME总线多端口串行通信卡，用于连接打印机、HMI、Modbus设备等外设
- IS215UCVEH2AE：Mark VIe UCVE控制器的通信扩展子板，提供额外串行接口
生命周期状态: 已停产 (Obsolete)
采购风险: 极高（VMIC产品线已终止，IS215系列逐步退出支持；仅存二手或翻新库存，价格波动大）
关键作用:
- VME-7614在Mark VI（非e）或仿真平台中实现与操作员站、历史数据记录仪等设备的串行通信；
- IS215UCVEH2AE为Mark VIe UCVE控制器提供关键串口（如用于连接本地HMI、Modbus RTU从站）；
- 任一组件失效将导致外部通信中断，影响远程监控、数据归档或第三方设备集成，严重时需现场人工干预

Category: GE

Description

关键技术规格 (备件核对用)

产品型号: VMIVME-7614-132350-017614-132
制造商: GE Intelligent Platforms（原VMIC）
所属系统: VME-based 控制平台（如GE Mark VI, 第三方仿真系统）
接口数量: 8通道独立串行端口
支持协议: RS-232、RS-422、RS-485（软件可配）
数据速率: 最高 921.6 kbps/通道
总线类型: VME64，32位，A32/D32
驱动支持: vxWorks、Windows NT/2000（依赖旧版驱动）
产品型号: IS215UCVEH2AE
制造商: GE Vernova
所属系统: GE Mark VIe 涡轮控制系统
安装位置: 插在UCVEH2A主控制器背板上作为子卡
接口类型: 2× RS-232/485（DB9），支持Modbus RTU、打印协议等
功能角色: 扩展UCVE控制器本地通信能力，用于连接工程师站、本地打印机或辅助PLC
固件依赖: 与UCVE主控制器固件版本强绑定

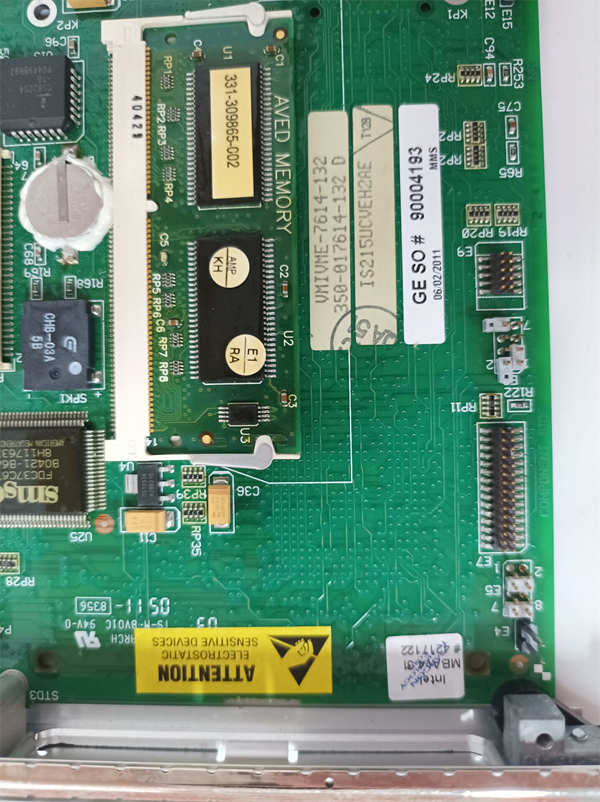

VMIVME-7614-132350-017614-132 D IS215UCVEH2AE

系统定位与停机影响

在GE Mark VI系统中，VMIVME-7614 通常安装于VME机箱内，作为主控制器与外部串行设备（如老式CRT操作站、Modbus电表、条码打印机）的桥梁。在Mark VIe系统中，IS215UCVEH2AE 则作为UCVE控制器的标准通信扩展子板，提供本地维护和数据导出通道。

虽然这些模块不直接参与跳闸保护逻辑，但其失效会显著削弱系统的可观测性与可操作性。例如：无法远程读取报警日志、不能自动归档运行数据、本地HMI失联导致启停机必须依赖ToolboxST直连。在无人值守站点或远程电厂，此类故障可能迫使机组降负荷运行或延迟故障响应，间接增加安全风险。若用于关键Modbus通信（如与电网调度接口），甚至可能违反并网协议。

VMIVME-7614-132350-017614-132 D IS215UCVEH2AE

可靠性分析与常见故障点

这两类模块的典型故障模式高度相似：串口收发器芯片老化导致信号畸变或完全无输出；板载晶振频偏引起波特率错误，表现为间歇性通信丢包；DB9连接器焊点开裂（尤其在振动环境中）；以及VME或背板插槽接触不良引发整卡失联。

VME-7614的薄弱环节在于其依赖老旧的16C550兼容UART芯片，缺乏现代ESD保护，对现场接地不良敏感。IS215UCVEH2AE则受限于UCVE控制器整体架构，一旦子卡故障，往往需整卡返修或更换，维修窗口极短。

维保建议包括：定期使用串口调试工具测试各通道收发功能；检查DB9端子是否松动或腐蚀；确保屏蔽线单端接地以减少共模干扰；对运行超8年的模块进行预防性更换；保留至少一套完整通信链路的配置备份（含波特率、校验位等参数）。
