在早期的 VMEbus 嵌入式计算系统中，为 单板计算机 (SBC) 提供可靠且紧凑的启动（Boot）和数据存储（Data Storage）是至关重要的。GE VMIVME-7452 就是为此而设计的。它不是一块具有主动控制逻辑的 VME 模块，而是一块无源板卡（Passive Board）。这意味着它本身并不执行总线操作或数据处理，它仅仅从 VME P1 和 P2 连接器取电（Power Delivery），并提供机械支撑（Mechanical Support）和电气路由（Electrical Routing）。
GE VMIVME-7452 的核心在于提供标准的 IDE/ATA 接口，用于连接 3.5 英寸的软盘驱动器 (FDD) 和 硬盘驱动器 (HDD)。13尤其在需要运行像 VxWorks、QNX 或早期的 Windows NT Embedded 等操作系统时，VMIVME-7452 提供了必要的磁盘存储介质（Disk Storage Media）。其巧妙的设计在于利用 VME P2 连接器的用户自定义引脚（User-Defined Pins）将 IDE 信号直接连接到相邻的或通过定制电缆连接的 VME SBC（例如 VMIC PC/AT 兼容系列）上的 IDE 控制器。这种近距离连接的设计最大限度地减少了信号衰减，保证了数据传输的可靠性（Reliability）。GE VMIVME-7452 的出现极大地简化了 VME 系统架构师在紧凑的 6U VME 机箱内集成标准存储设备的难度。

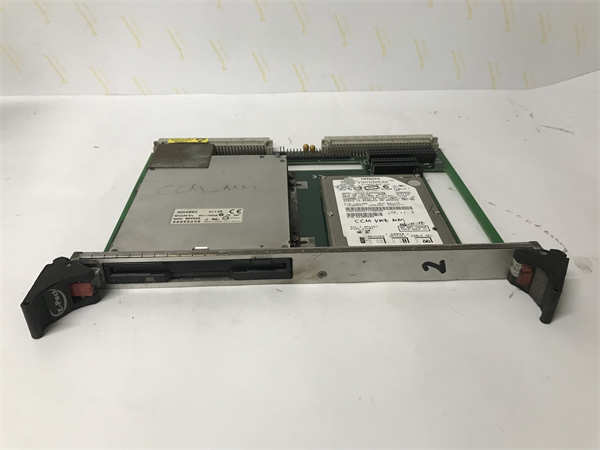

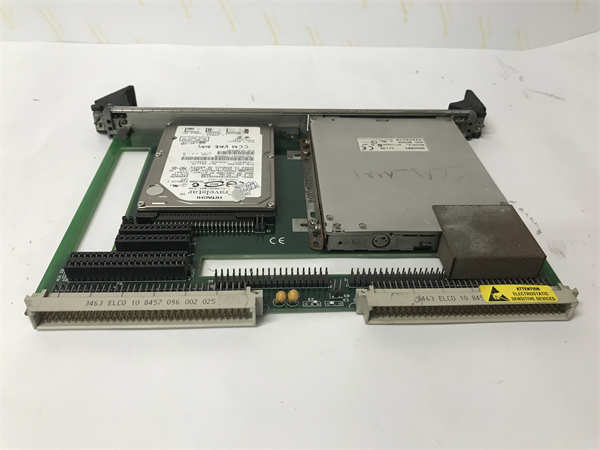

GE VMIVME-7452
主要特点和优势
VMIVME-7452 作为一款存储模块，其最大的优势在于其高集成度、兼容性和加固性。
存储介质的灵活性与多样性：GE VMIVME-7452 允许用户根据应用需求灵活配置存储介质。它可以单独配置软盘驱动器，用于系统引导或小文件传输；也可以配置硬盘驱动器，提供更大的存储容量用于操作系统和应用程序。更重要的是，在不需要机械部件的加固型应用中，它提供了**闪存驱动器（Flash Drive）选项。这种 Solid State Drive (SSD) 方案极大地提高了系统的抗震动（Vibration Resistance）和抗冲击（Shock Resistance）**能力，并减少了机械故障的风险。
无源设计带来的高可靠性：VMIVME-7452 是一款无源板卡，这大大提升了其平均无故障时间（Mean Time Between Failures, MTBF）。它没有复杂的控制芯片、仲裁逻辑或易出错的固件。它只负责将 VME SBC 上的 IDE 信号准确地路由到存储设备，这种透明（Transparent）的连接方式，使得故障点降到最低，尤其在军事（Military）和重工业（Heavy Industry）等需要极高系统冗余（System Redundancy）的场合，表现出卓越的稳定性（Stability）。
与VME SBC的无缝集成：该模块专为与 VMIC 的 PC/AT 兼容 VME SBC 系列（如早期的 Intel x86 处理器 VME 卡）配合使用而设计。这种紧密耦合（Tightly Coupled）使得 IDE/ATA 接口能够通过 P2 连接器和专用电缆 (如 VMXC-3) 在相邻槽位之间实现高速、短距离连接，避免了使用额外的 VME 总线带宽进行存储 I/O，保持了 VMEbus 的实时性（Real-Time Performance）用于 I/O 和控制任务。
English Content: Core Technical Advantages
The GE VMIVME-7452 is a crucial VMEbus Storage Module, providing flexible and reliable mass storage options for embedded VME systems. Its fundamental advantage lies in its passive 6U single-slot design.16 By acting as a simple carrier and power distributor, it achieves exceptional Mean Time Between Failures (MTBF) compared to active interface cards. It draws power from the VME backplane while routing the IDE/ATA interface signals directly from the host VME SBC via the P2 user-defined pins.
This module supports versatile configurations, including a 3.5-inch Floppy Disk Drive (FDD) and a Hard Disk Drive (HDD).18 Crucially, it offers Flash Drive (Solid State) options, significantly boosting its ruggedness against shock and vibration, making the GE VMIVME-7452 an ideal solution for deployment in harsh environments such as defense and specialized industrial control.19 This dedicated, low-power storage platform ensures that the VME system has a reliable medium for system booting and persistent data storage without overburdening the VMEbus or the main CPU with complex storage management tasks.
VMIVME-7452 技术规格
| 参数名称 | 参数值 |
| 产品型号 | VMIVME-7452 |
| 制造商 | GE Fanuc / VMIC (Abaco Systems) |
| 产品类型 | VMEbus 硬盘/软盘/闪存存储模块 |
| 物理尺寸 | 6U Eurocard，单槽位 |
| 总线接口 | 无源板卡 (Passive)，仅 P1/P2 取电/地/用户引脚连接 |
| 存储接口 | 40 针 IDE/ATA 接口 |
| 软盘驱动器 | 3.5 英寸 1.44 Mbyte 软盘驱动器（可选） |
| 硬盘驱动器 | 3.5 英寸 HDD（容量取决于子型号，例如高达 60GB） |
| 闪存驱动器 | 可选 Flash 驱动器（容量取决于子型号，如 256MB/440MB） |
| 驱动器连接器 | 34 针 FDD，40 针 IDE |
| VME 连接 | P2 用户定义引脚（连接 SBC 的 IDE 控制器） |
| 供电要求 | +5VDC $ \pm 10% $（功耗取决于安装的驱动器） |
| 工作温度 (HDD) | $5^{\circ}C$ 到 $55^{\circ}C$ |
| 工作温度 (Flash) | $0^{\circ}C$ 到 $60^{\circ}C$ |
应用领域
GE VMIVME-7452 在那些需要本地、持久性存储，但又受限于 VMEbus 架构和物理空间的应用中发挥着关键作用。
工业自动化系统：在早期的分布式控制系统 (DCS) 和工厂监控系统中，VMIVME-7452 通常用于存储 VME 主控 SBC 的操作系统镜像、数据历史记录（Data Historian）或系统配置档案。特别是在那些无网络引导（Network Boot）不可靠或禁止使用的环境中，板载的 HDD/Flash 是确保系统快速启动和运行的唯一方式。
军事和防御应用：在机载、舰载或地面车辆的加固型计算（Rugged Computing）平台上，GE VMIVME-7452 的 Flash 驱动器选项是标准的配置。由于这些环境存在高震动和冲击，SSD 方案提供了比传统机械硬盘更高的数据可靠性（Data Reliability）和抗环境干扰能力，确保关键任务数据不丢失。
仿真和测试测量系统：在飞行模拟器、大型测试台（Test Bench）和科学实验数据采集系统中，VMIVME-7452 用于快速存储测试数据（Test Data）和系统诊断信息。软盘驱动器虽然现在看起来过时，但在某些老式工业环境中，它仍是进行现场固件更新（Field Firmware Update）或数据导出的唯一可接受方式。
相关产品
VMIVME-7452 必须与带有 IDE/ATA 控制器的 VME 单板计算机 (SBC) 配合使用：
VMIVME-7807：VMIC 的高性能 VME SBC，通常作为 VMIVME-7452 的主控 CPU，通过 P2 引脚连接 IDE 接口。
VMIVME-2540：另一款 PowerPC 或 x86 架构的 VME SBC，也是 VMIVME-7452 的常见配套主板。
VMIVME-7455：GE/VMIC 的 VMEbus IDE CD-ROM 驱动器模块，功能上与 VMIVME-7452 互补，提供光盘存储选项。
VMIVME-7750：GE/VMIC 的另一款高性能 SBC，常用于替代或升级早期的 VMIVME-7452 系统。

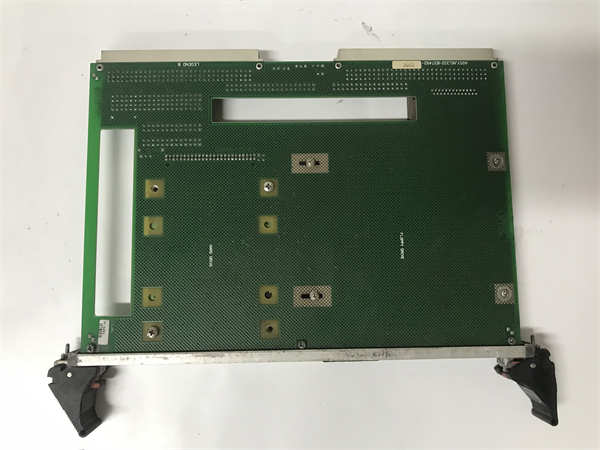

GE VMIVME-7452
VMXC-3：专用的电缆组件，用于在相邻的 SBC 和 VMIVME-7452 之间连接 IDE 信号线。
VME-64X Backplane：VMIVME-7452 所在的 VME 机箱背板，必须提供稳定的电源。
安装与维护
安装前准备:安装 GE VMIVME-7452 模块时，务必在 VME 机箱完全断电的情况下进行，并佩戴防静电手环。首先，根据您的存储需求，将 HDD、FDD 或 Flash 驱动器牢固地安装到 VMIVME-7452 板卡的安装位上，并正确连接其 IDE/ATA 和电源线。至关重要的一步是，通过专用的排线（Ribbon Cable）将 VMIVME-7452 的 IDE 连接器（通常位于前面板或板载）与 VME 主控 SBC 的 P2 连接器引出的 IDE 接口相连。务必使用原厂推荐的 VMXC-3 或相似的短程电缆，确保信号完整性。
维护建议:对 GE VMIVME-7452 的维护主要集中在机械驱动器的健康状况和环境温度。如果安装了机械硬盘（HDD），应定期检查 VME 机箱的振动水平，因为持续的振动会缩短 HDD 的寿命。如果系统出现读写错误，首先检查连接 VMIVME-7452 和 SBC 之间的 IDE 数据线是否松动或损坏。
