GE VMIVME-4140 VMEbus 模拟量输入模块 – 16路高分辨率数据采集核心！

描述

GE VMIVME-4140 是一款专为 VMEbus 架构设计的高性能、多通道 模拟量输入 (AI) 模块。在许多工业、军事和科研应用中，需要精确地测量来自传感器（如热电偶、应变计、压力传感器等）的连续模拟信号。GE VMIVME-4140 的核心价值就在于它能够高效、准确且可靠地完成这项任务，将物理世界的电压或电流信号，实时转换成 VME 主控 单板计算机 (SBC) 可处理的数字格式。

这款模块通常以 16 个单端输入通道或 8 个差分输入通道的配置出现，这使得用户可以根据信号类型（Signal Type）选择最佳的接线方式：单端适用于共地、信号幅度较大的场景；而差分输入（Differential Input）则能有效抑制共模噪声（Common Mode Noise），非常适用于长距离、干扰较大的工业现场。GE VMIVME-4140 集成了高速、高分辨率的 模数转换器 (ADC)，分辨率通常在 12 位到 16 位之间，这确保了对输入信号的高精度采样（High Precision Sampling）。它完全兼容 VME64 总线标准，支持快速的数据传输（Data Transfer）模式，保证了大量采集数据能够以高吞吐量（High Throughput）传输到 VME 内存中，极大地减轻了 CPU 的负担。

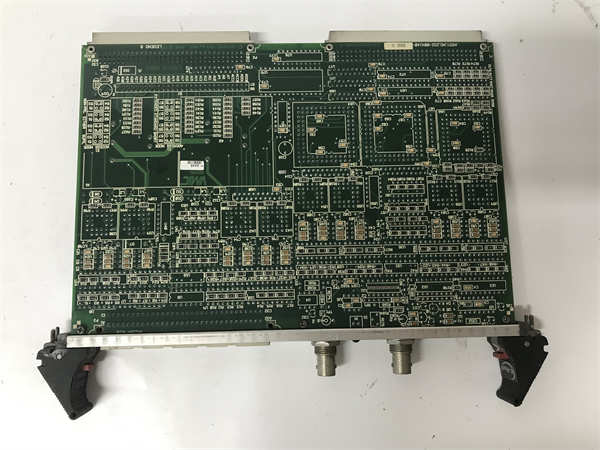

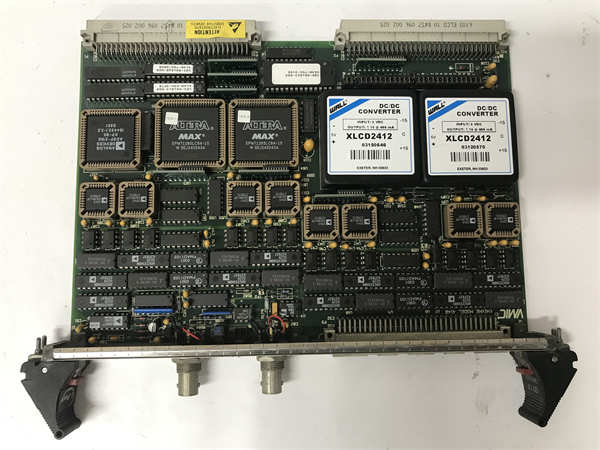

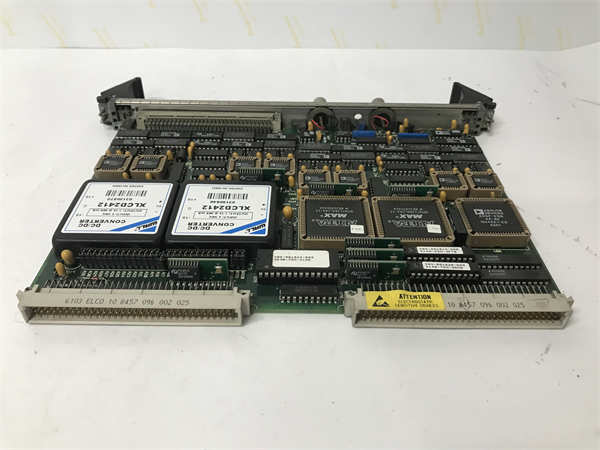

GE VMIVME-4140

主要特点和优势

VMIVME-4140 之所以在高精度数据采集中备受青睐，得益于其专业级的电气设计和功能特性。

高精度与高分辨率：作为一款专业级 AI 卡，GE VMIVME-4140 的性能核心在于其高分辨率 ADC。高分辨率意味着更小的量化误差（Quantization Error），能够精确捕捉信号的微小变化。同时，模块通常提供多量程输入（Multi-Range Input）功能，用户可以通过软件配置选择 $ \pm 10V $、$ \pm 5V $ 或 $0-10V $ 等不同的输入范围，以匹配各种传感器输出的信号电平（Signal Level），最大限度地提高测量精度和线性度（Linearity）。

优异的噪声抑制与隔离：在复杂的工业自动化现场，电磁干扰（EMI）是常态。VMIVME-4140 通过其差分输入模式以及高共模抑制比（Common Mode Rejection Ratio, CMRR）的设计，能够有效地过滤掉地电位差和电源线引起的噪声（Noise）。此外，一些高级版本的 GE VMIVME-4140 可能还会提供通道间隔离（Channel-to-Channel Isolation）或光学隔离（Optical Isolation），以防止高压瞬变损坏模块或 VMEbus 上的其他组件，确保系统的电气安全（Electrical Safety）。

高速与同步采样能力：对于需要进行波形分析（Waveform Analysis）或振动监测（Vibration Monitoring）的应用，同步采样（Simultaneous Sampling）至关重要。GE VMIVME-4140 提供了快速的采样速率，并且可能支持多通道同步采样模式，这意味着所有输入通道几乎在同一时间点进行 A/D 转换，有效消除了通道间时序误差（Inter-Channel Timing Error）。这种精确的同步能力是实现高性能分布式数据采集系统（Distributed Data Acquisition System, DDAS）的关键技术保障。

English Content: Core Technical Advantages

The GE VMIVME-4140 is a highly capable VMEbus Analog Input (AI) Module, distinguished by its precision and robust design for demanding data acquisition (DAQ) tasks. It typically offers up to 16 single-ended or 8 differential channels, utilizing a high-resolution ADC, often ranging from 12 to 16 bits, which guarantees minimal quantization noise and high measurement accuracy across multiple user-selectable input ranges (e.g., $\pm 10V$).

A critical feature of the VMIVME-4140 is its superior noise immunity. The differential input configuration coupled with a high Common Mode Rejection Ratio (CMRR) effectively filters out electrical noise and ground loop interference prevalent in heavy industrial and military field environments. Furthermore, this module supports high-speed sequential or simultaneous sampling, ensuring that complex dynamic signals, essential for applications like vibration analysis or high-fidelity simulation, are captured with precise inter-channel phase correlation. This capability makes the GE VMIVME-4140 an invaluable component for sustaining the performance and reliability of mission-critical VME-based systems.

VMIVME-4140 技术规格

参数名称	参数值
产品型号	VMIVME-4140
制造商	GE Fanuc / VMIC (Abaco Systems)
产品类型	VMEbus 模拟量输入 (AI) 模块
物理尺寸	6U Eurocard
总线标准	VMEbus / VME64 兼容
模拟输入通道数	16 路单端或 8 路差分（典型）
ADC 分辨率	12 位到 16 位（取决于具体版本）
采样速率	数十 kHz 到数百 kHz（总速率）
输入量程	$ \pm 5V, \pm 10V, 0-5V, 0-10V $（软件可配置）
输入类型	电压/电流（需外部变送器或信号调理）
模拟输入连接器	前面板上的高密度 D-Sub 或螺丝接线端子
共模抑制比 (CMRR)	高（保证在工业环境中的性能）
VME 寻址/数据	A24/A16，D16/D08
工作温度	0°C 至 $55^{\circ}C$ (标准)

应用领域

GE VMIVME-4140 作为高性能模拟量采集前端，在需要精确、实时获取物理参数的领域具有广泛应用。

电力和能源监控：在发电厂、变电站和大型工业设施中，VMIVME-4140 用于实时监测变压器（Transformer）温度、**发电机（Generator）振动、电压、电流等关键模拟参数。其高精度和高 CMRR 有助于在强电磁干扰环境下，准确捕获微弱的热电偶（Thermocouple）信号或电阻温度检测器（Resistance Temperature Detector, RTD）信号，是构建可靠安全连锁系统（Safety Interlock System）**的基础。

航空航天和军事测试：在发动机测试台（Engine Test Stand）、结构疲劳测试（Structural Fatigue Testing）或目标跟踪系统（Target Tracking System）中，需要同时采集数百路应变、压力和加速度传感器数据。GE VMIVME-4140 提供了必要的同步采样速度和精度，确保在高速瞬态过程中，所有物理量的测量数据都能保持精确的时间相关性（Time Correlation）。

工业质量控制和监测：在高端制造领域，例如半导体设备、精密机床的过程监测（Process Monitoring），VMIVME-4140 用于采集生产过程中的关键工艺参数，如真空度、流量、PH 值等。其可靠性和高精度有助于实施严格的统计过程控制（Statistical Process Control, SPC），确保产品质量的一致性。

安装与维护

安装前准备:在安装 GE VMIVME-4140 之前，必须确保 VME 机箱的电源已完全关闭，并严格遵循防静电（ESD）规范。作为一款敏感的模拟量输入卡，VMIVME-4140 的信号输入电缆布线至关重要。应使用屏蔽双绞线（Shielded Twisted Pair）电缆，并确保屏蔽层在 VME 机箱端正确接地，以最大限度地减少噪声干扰。在插入 VME 背板前，检查模块的输入量程跳线或软件配置是否与您的传感器信号范围匹配，错误的配置可能导致测量饱和或精度降低。

维护建议:对 GE VMIVME-4140 的维护应侧重于输入信号完整性和校准（Calibration）。由于模拟量模块容易受环境温度漂移影响，建议在关键应用中，根据制造商的建议或行业标准，定期进行精度校准。始终保持 VME 机箱内部清洁、干燥，确保通风良好，以维持 VMIVME-4140 的稳定工作温度。
