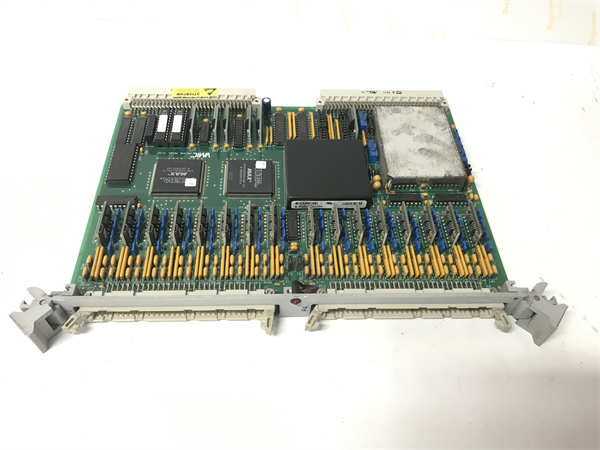

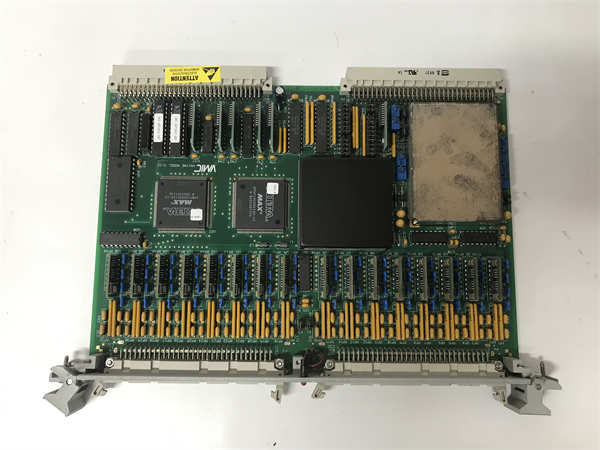

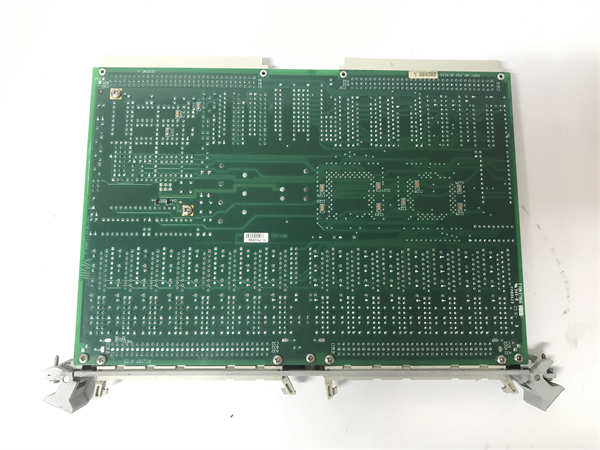

GE VMIVME-3122 多通道模拟输入模块 – 工业自动化高精度数据转换！

GE VMIVME-3122 是一款适用于VME总线系统的高分辨率16位模拟输入板卡，具备自动扫描功能，可对多个模拟输入通道进行数字化处理，常用于工业自动化控制系统中的数据采集和监控环节。该产品属于GE Fanuc的VMIVME系列，是VMEbus产品系列中的模拟输入模块。

分类： GE

描述

参数名称	参数数值
产品型号	GE VMIVME-3122
制造商	GE（通用电气）
产品类别	高性能16位模数转换器板
总线支持	VMEbus
模拟输入通道	16、32或64差分或单端模拟输入
分辨率	16位A/D转换
扫描速率	高性能选件为381Hz至100kHz，标准性能选件为381Hz至50kHz
可编程增益	x1或x10
A/D转换器范围	±2.5V、±5V、±10V、0至+5V、0至+10V
数据缓冲器	16至1,024字双端口数据缓冲器
尺寸	标准VME双高Eurocard（一个插槽），尺寸为160mm×233.25mm×20.32mm
工作温度范围	运行时5至50˚C，存储时-25至60˚C
湿度	20至80%，非致密，最大湿球温度29˚C

GE VMIVME-3122

高精度与高通道密度：具有16位数字化分辨率和多达64个模拟输入通道，可实现对模拟信号的精确采集和处理。

多种操作模式：支持自动扫描、数据突发和外部同步等多种操作模式，能满足不同应用场景的需求。

灵活的增益设置：每个通道的增益可单独编程，也可设置为所有通道通用的固定增益，方便对不同幅值的模拟信号进行调理。

数据缓冲与监控：配备双端口数据缓冲器，并设有间隔定时器、总线中断器、通道计数器和扫描中期/扫描末期标志，便于数据的存储、监控和传输，同时减少主机处理器的参与度。

工业自动化：用于生产线监控、设备控制和过程自动化，确保生产效率和产品质量。

过程控制：在化工、石油、冶金等行业的生产过程中，对各种工艺参数进行实时采集和监控，以确保生产过程的稳定和安全。

数据采集系统：作为数据采集系统的重要组成部分，采集各种模拟信号并转换为数字信号，以便进行存储、传输和分析。

GE VMIVME-3122

安装准备：在安装 GE VMIVME-3122 之前，确保安装环境符合其环境要求，包括温度、湿度和电磁干扰等。准备好必要的工具，如螺丝刀和导轨。在安装过程中，注意遵循安全操作规程，避免触电和机械损伤。

维护建议：定期检查模块的电源、通信接口和连接线，确保其正常工作。对于出现的故障，应及时进行诊断和处理。在更换备件时，务必使用原厂配件，以保证系统的兼容性和稳定性。
