GE VMIACC-5595-208：支持 PMC/IP 模块的 VME 载板，提升系统集成度。

描述

产品简要说明

GE VMIACC-5595-208：这款 VMEbus 高级载卡模块，部件号为 350-805595-208L，是 GE Fanuc/Abaco Systems 专为高性能嵌入式系统设计的核心 I/O 扩展平台。2它通过在 VME 总线架构中提供 PMC 模块插槽，实现了定制化的高级 I/O 接口功能。该载卡通常采用 6U 规格，并支持 VME 总线的主控模式（Bus Master），保障数据传输效率。总线接口：VMEbus，机械尺寸：6U VME 格式。它是军工、电信和工业控制系统中，集成反射内存、高速通信卡等 I/O 模块的理想选择。

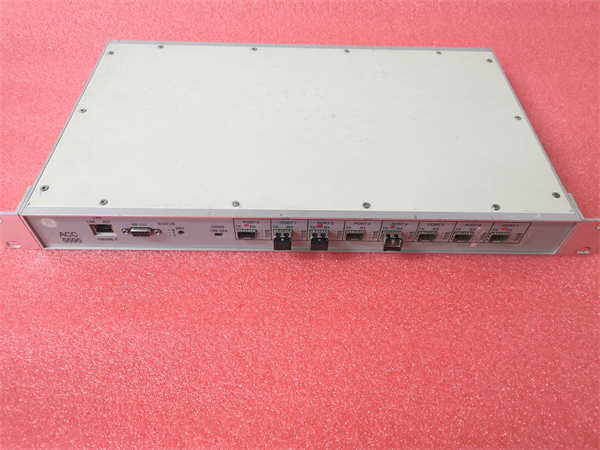

GE VMIACC-5595-208

VMIACC-5595-208 350-805595-208L 产品概述

GE VMIACC-5595-208，带有部件号 350-805595-208L，是 GE Fanuc (现为 Abaco Systems) 在 VMEbus 架构下推出的一款至关重要的 高级载卡模块 (Advanced Carrier Module)。在工业自动化、军工、航空航天和高端科研领域，VME 总线凭借其坚固性、多处理器支持和高速传输能力，长期占据着主导地位。3然而，VME 总线自身的 I/O 接口种类有限，这就需要像 VMIACC-5595-208 这样的载卡来充当 VME 总线与现代高性能 I/O 模块之间的桥梁（Bridge）。

这款载卡的主要作用是提供一个或多个标准的 PCI 夹层卡 (PMC, PCI Mezzanine Card) 接口，让用户能够将各种功能模块，如高速以太网卡、反射内存模块、图形处理器（GPU）或复杂的串行 I/O 卡，集成到 VME 系统的背板（Backplane）上。这种设计极大地增强了 VME 系统的功能定制化和I/O 密度（I/O Density）。具体到型号 VMIACC-5595-208，它通常被认为与 VMIC（已并入 GE Fanuc/Abaco Systems）的高级通信卡或反射内存系列产品高度相关，尤其在集成 VMIC 的 VMIVME-5595 或 VMIVME-7595 等系列产品时，它提供了一个高性能的载体。

350-805595-208L 的 L 后缀通常代表其具备特定的环境等级（Environmental Rating），例如可能是扩展温度范围（Extended Temperature Range）或工业强化设计，使其能够适应比商业级更恶劣的工作环境。这款 VMIACC-5595-208 载卡通过支持 VME 总线的主控模式（Bus Master Mode），确保了其上搭载的 PMC 模块能够以最高效率进行数据传输，最大限度地减少了主机中央处理器（CPU）在数据 I/O 上的负载（Load），这对于追求实时性（Real-Time Performance）的系统来说至关重要。

主要特点和优势

VMIACC-5595-208 载卡之所以成为嵌入式 I/O 扩展的典范，得益于其精心的架构设计和对高性能 I/O 的全面支持。

灵活的模块化扩展性：

VMIACC-5595-208 提供的 PMC 插槽是其最大的优势。PCI 夹层卡 (PMC) 是一种业界认可的高性能 I/O 标准，它允许客户根据项目需求选择各种功能模块。无论是需要多通道光纤反射内存（Reflective Memory）卡来构建分布式控制系统 (DCS)，还是需要多端口千兆以太网（Gigabit Ethernet）卡来提升网络通信速率，VMIACC-5595-208 都能轻松承载。这种模块化设计极大地缩短了系统开发周期（Development Cycle），并降低了定制 I/O 接口的成本（Cost Reduction）。

高效的 VME 总线整合：

作为一款 6U VME 模块，VMIACC-5595-208 具备强大的 VME 总线接口能力。它不仅作为一个从设备（Slave Device）响应 VME CPU 的请求，更关键的是，它能够以总线主控（Bus Master）的身份发起数据传输。这种能力使得搭载在其上的 PMC 模块可以直接与 VME 背板上的其他板卡进行高速直接内存存取 (DMA) 传输，避开了主 CPU 的瓶颈，确保了数据传输的决定性（Determinism）和高吞吐量（High Throughput）。

坚固的工业级设计：

型号后缀 350-805595-208L 中的 “L” 往往暗示着该模块采用了工业强化（Industrial Hardened）设计，可能包括更宽的工作温度范围、抗冲击和抗震动能力。这使其能够部署在严苛环境（Harsh Environment）中，例如工业现场的控制柜或军用车辆的电子舱内，保障了系统在恶劣条件下的高可靠性（High Reliability）。载卡精密的 PCB 布局（PCB Layout）和强大的电源滤波（Power Filtering）也确保了板载 PMC 模块的稳定运行。

English Content:

The GE VMIACC-5595-208, identified by part number 350-805595-208L, is an essential Advanced Carrier Module (ACM) within the VMEbus ecosystem, expertly engineered by GE Fanuc/Abaco Systems. This 6U VME card’s primary function is to serve as a high-performance bridge, integrating multiple standard PCI Mezzanine Card (PMC) modules into the robust VME backplane. This modularity is a game-changer, allowing users to rapidly deploy specialized I/O such as Reflective Memory, high-density I/O, or advanced communication processors, significantly boosting the system’s I/O density and customization potential without modifying the core VME architecture.

A crucial technical advantage of the VMIACC-5595-208 is its proficiency as a VMEbus Master. By enabling the onboard PMC modules to initiate high-speed Direct Memory Access (DMA) transfers across the VME backplane, the carrier effectively bypasses the host CPU, ensuring deterministic and high-throughput data movement. The “L” suffix in 350-805595-208L typically signifies an industrial or extended temperature configuration, underscoring its design for resilience and high reliability in demanding operational environments such as defense and severe industrial control applications. This carrier is pivotal for migrating newer, high-speed PCI-based I/O technology into established, critical VME infrastructures.

应用领域

由于 VMIACC-5595-208 是一种通用的高性能 I/O 载体，其应用领域非常广泛，凡是采用 VME 架构并需要高性能定制 I/O 的地方，它都是首选。

军事与国防系统： 在雷达和声纳的信号处理（Signal Processing）系统、机载或舰载数据采集（Data Acquisition）单元中，VMIACC-5595-208 常用于承载高速 A/D 或 D/A 转换卡、或者用于连接专用的高速加密通信模块，以满足严苛的实时数据流和环境要求。

工业控制和仿真： 在大型电力设施、核电站的安全联锁系统（Safety Interlock System）以及复杂的硬件在环（Hardware-in-the-Loop, HIL）仿真测试平台中，VMIACC-5595-208 模块是不可或缺的。它主要承载反射内存模块（Reflective Memory Module），用于在多个 VME/cPCI 机箱之间构建高速、确定性的共享内存网络，实现分布式实时控制和数据同步。

电信与科研计算： 在早期的电信交换设备和高能物理、天文学等大型科研项目的数据采集前端，VMIACC-5595-208 负责承载高速光纤通信卡或专用的数据预处理模块，将海量原始数据高效地注入到 VME CPU 或后续的处理单元中。

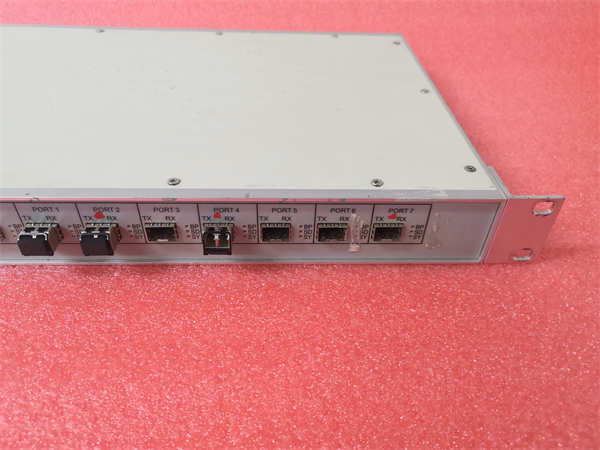

GE VMIACC-5595-208

相关产品

VMIACC-5595-208 作为载卡，通常需要搭配功能模块或与同系列产品协同工作：

VMIVME-5595：VMIC（Abaco Systems）的光纤反射内存模块，这是 VMIACC-5595-208 经常承载的核心模块，用于构建高速共享内存网络。

PMC-HS-SERIAL：SBS/Abaco Systems 的四通道高速串行 PMC 模块，可安装在载卡上以增加高性能串行 I/O。4

PMC661J：Ramix/Abaco Systems 的单端口 10/100BaseTX 以太网 PMC 卡，用于提供网络通信接口。

VMICVM-7595：VMIC 的另一款高级反射内存模块，通常用于 cPCI 或 VME 系统，功能与 VMIVME-5595 相似但可能在接口或性能上有升级。

CPCI Carrier Cards：如 CP237 等 cPCI 总线载卡，功能上与 VMIACC-5595-208 类似，但用于 CompactPCI 架构。5

VMIVME-7750：GE Fanuc 的VMEbus 主板/单板计算机（SBC），常作为主机与 VMIACC-5595-208 配合使用。6

安装与维护

安装前准备：在安装 VMIACC-5595-208 到 VME 机箱之前，您必须确保 VME 机箱的背板电源已完全切断，并执行严格的静电防护程序。由于 VMIACC-5595-208 是一款 6U 模块，请确认您的 VME 机箱槽位支持 6U 规格。在将 VMIACC-5595-208 插入 VME 背板之前，必须先将所需的 PMC 模块（例如反射内存卡）正确且牢固地安装到载卡上的 PMC 插槽中，并使用螺丝固定。安装完毕后，请仔细检查 VMIACC-5595-208 的 J1 和 J2 连接器是否完全插入 VME 背板，确保连接可靠。

维护建议：对 VMIACC-5595-208 的维护主要集中在其环境和软件的稳定性上。由于 350-805595-208L 带有 “L” 后缀，暗示其具有一定的环境适应性，但在实际操作中仍需确保 VME 机箱具备良好的散热（Cooling），防止模块因过热而影响其性能和寿命。对于载卡上承载的 PMC 模块，应定期检查其驱动程序（Driver）和固件（Firmware）版本，确保与主机 CPU 操作系统（如 VxWorks、Linux 或 Windows）的兼容性。
