GE SR469-P5-HI-A20-E-H | 高级电机保护继电器（带高阻抗差动）| 停产备件风险分析

型号: SR469-P5-HI-A20-E-H
品牌: GE Multilin（现属 Emerson）
核心定位: 高级电机保护继电器，集成热模型、不平衡、接地故障及高阻抗差动（HI）保护，并扩展谐波分析功能（后缀“-H”表示谐波选项）
生命周期状态: 已停产 (Obsolete)
采购风险: 极高（仅依赖二手或翻新库存，价格波动剧烈，交期不可控）
关键作用: 为中高压关键电机（如压缩机、给水泵、风机）提供SIL等级保护，其高阻抗差动功能可检测绕组内部早期短路，防止灾难性烧毁

Category: GE

Description

关键技术规格

产品型号: SR469-P5-HI-A20-E-H
制造商: GE Multilin
所属系统: Multilin SR 系列智能电机保护平台
保护功能: 热过载、相不平衡、堵转、启动超时、接地故障、高阻抗差动（HI）、电流谐波分析（至15次）
输入通道: 3× 相电流 + 1× 零序电流 + 3× 差动侧电流（用于 HI 回路）
谐波监测: 可测量各相电流的 THD 及 1–15 次谐波含量（后缀“-H”专属功能）
输出接点: 8 个可编程 Form C 继电器输出
通信接口: RS-485（Modbus RTU/DNP3）、10/100 Mbps 以太网（支持 IEC 61850 Ed2、Modbus TCP）
显示: 背光 LCD，支持本地查看谐波频谱与事件录波
工作电源: 24–250 VDC / 88–265 VAC（宽范围自适应）
订货号标识: “-H”后缀明确表示具备谐波分析功能，与非-H版本硬件不兼容

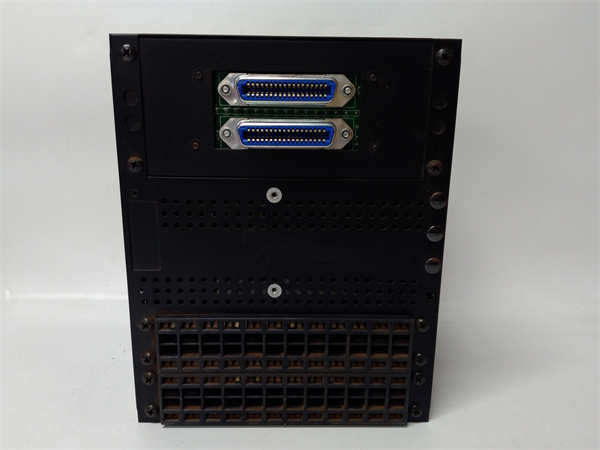

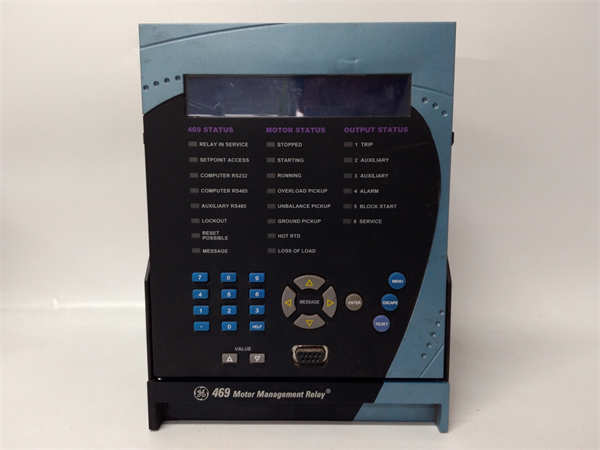

GE SR469-P5-HI-A20-E-H

系统定位与停机影响

该继电器通常部署于石化、电力、矿山等行业的关键电机回路中，作为最后一道电气保护屏障。其 高阻抗差动（HI） 功能对绕组匝间短路极为敏感，可在传统过流保护无法动作的早期阶段实现跳闸。若 SR469-P5-HI-A20-E-H 失效，不仅丧失所有保护功能，还可能导致电机在内部故障下持续运行，引发绕组烧毁、火灾甚至爆炸。此外，其谐波监测数据常用于电能质量评估和预测性维护，失效将导致相关分析缺失，影响设备健康管理决策。

可靠性分析与常见故障点

尽管 GE Multilin 产品以高可靠性著称，但该型号服役已超10–15年，进入高风险期。常见故障模式包括：

内部电解电容老化，导致电源纹波增大，引发显示异常或保护逻辑误动；
差动输入运放或隔离放大器漂移，造成 HI 回路误报“差动故障”；
以太网 PHY 芯片失效，表现为通信中断但本地功能正常；
LCD 背光或按键膜老化，影响现场操作与诊断。

其设计薄弱环节在于高阻抗差动回路对 CT 匹配度高度敏感，若现场 CT 变比或饱和特性不一致，易产生不平衡电流；同时，谐波分析模块依赖高精度 ADC，长期高温运行可能加速精度劣化。

作为维保人员，应重点执行：

定期校验差动门槛与制动特性曲线；
使用电能质量分析仪比对谐波测量值准确性；
清洁散热风道，确保环境温度 ≤ 55°C；
备份 Enervista UR 配置文件及事件录波数据；
对库存备件进行周期性上电功能测试（建议每12个月一次）。

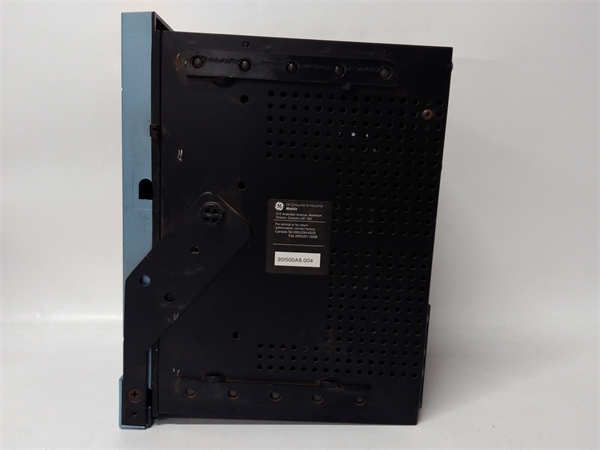

GE SR469-P5-HI-A20-E-H

生命周期与迁移策略

GE 已将 SR469 系列移交至 Emerson 并终止生产，官方不再提供新品或维修服务。继续使用面临备件枯竭、无安全补丁、认证过期等重大风险。

临时维持方案包括：

建立最小冗余库存（建议至少2台）；
委托具备 Multilin 认证资质的第三方进行板级维修；
在关键回路加装独立差动保护装置作为后备。
