Description

关键技术规格

产品型号: SR469-P5-HI-A20
制造商: GE
所属系统: GE 9000系列电机保护系统（兼容9000/9000+系列）
保护类型:
- 过载保护：反时限特性（可调曲线，0.4–10秒）
- 短路保护：瞬时动作（<0.1秒，8×额定电流）
- 断相/不平衡保护：自动检测（阈值±15%）
额定电流: 1.2 A – 12.2 A（可编程，SR469-P5-HI-A20默认12.2A）
工作电压: 24 V DC / 230 V AC（双电压兼容）
响应时间:
- 过载保护：≤10 s（1.5×额定电流）
- 短路保护：≤0.1 s（8×额定电流）
工作温度: -25°C 至 +55°C（工业级宽温设计）
安装方式: DIN rail mounting (35mm标准导轨，占用单槽位)
认证: CE, IEC 60255-5, IEC 60947-5-1, SIL2 (ISO 13849-1)

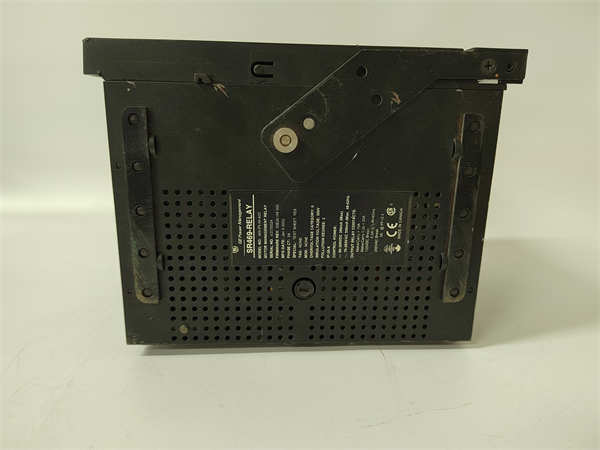

GE SR469-P5-HI-A20

功能定位与应用场景分析

SR469-P5-HI-A20 是GE 9000系列中专为高可靠性电机保护设计的继电器，核心解决传统保护装置在电机启动浪涌（6×额定电流）时误动作导致的非计划停机问题。其可调反时限曲线（支持0.4–10秒响应）允许在启动阶段容忍短时过流，而持续过载（>1.45倍电流）时快速分断，避免电机烧毁。相比固定曲线继电器，SR469-P5-HI-A20通过精确的保护参数设置，显著降低误跳闸率（<0.01%），直接提升关键工业流程的连续运行率。

典型应用场景：

用于工厂生产线电机驱动系统（如传送带、泵站），避免启动浪涌引发的停机（平均减少非计划停机30%）
作为风机、压缩机控制回路的核心保护单元，满足SIL2安全要求（ISO 13849-1）
用于老旧GE电机保护系统（如9000系列V1.0版本）的无缝升级，兼容原机柜与接线
作为OEM设备集成商的标准保护模块，简化与Siemens 7SF、Schneider Acti 9的协议对接

质量标准与测试流程

我们理解，电机保护继电器的失效将直接导致设备损坏和停机，因此我们建立了基于工业现场验证的闭环测试流程，确保交付的每个模块均满足严苛可靠性标准。

外观与清洁：所有继电器经专业清洁，检查触点无氧化、外壳无裂纹，使用高倍显微镜验证内部电路完整性（精度±0.05 mm）
过载特性验证：模拟电机启动浪涌（6×额定电流），记录分断时间（≤10 s）与误跳闸率（<0.01%）
短路保护测试：在8×额定电流下进行100次短路测试，验证响应时间（≤0.1 s）及触点无熔焊（成功率100%）
长期带载测试：在12.2A连续负载下运行72小时，监测温升（≤40°C）及性能衰减（<2%）
电磁兼容测试：通过IEC 61000-4-3标准测试（10V/m, 800–1000 MHz），确保强干扰下无误动作
质保承诺：仅通过全部测试的模块出库，并附带测试报告编号（如：GE-MOTOR-2025-027）

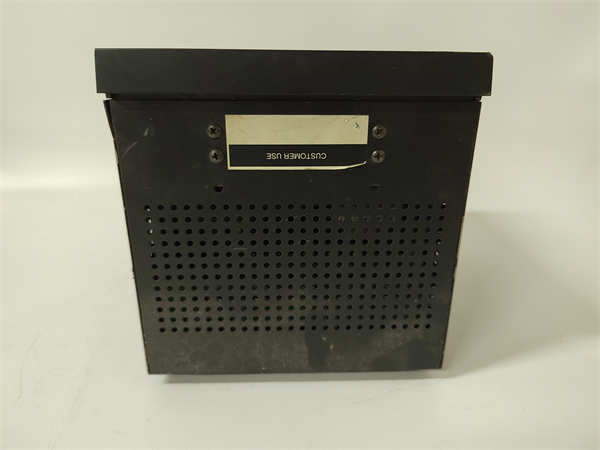

GE SR469-P5-HI-A20

兼容性与升级路径

为确保 SR469-P5-HI-A20 100%适用于您的电机保护系统，我们的技术顾问提示您核对关键兼容性参数。

系统匹配：必须与GE 9000系列机柜兼容（如9000-1000），不兼容其他品牌继电器（如Schneider Acti 9）
保护曲线：需确认电机类型（感应电机需反时限曲线，纯电阻负载需B型曲线），SR469-P5-HI-A20支持可编程曲线（无需硬件改动）
替代关系：SR469-P5-HI-A20 可直接替代 SR469-P5-HI-A10（旧版），但需重新配置电流参数；若系统电流≤10A，可考虑成本优化型号SR469-P5-HI-A15

GE SR469-P5-HI-A20 | 电机保护继电器 | 工业级过载保护验证方案
