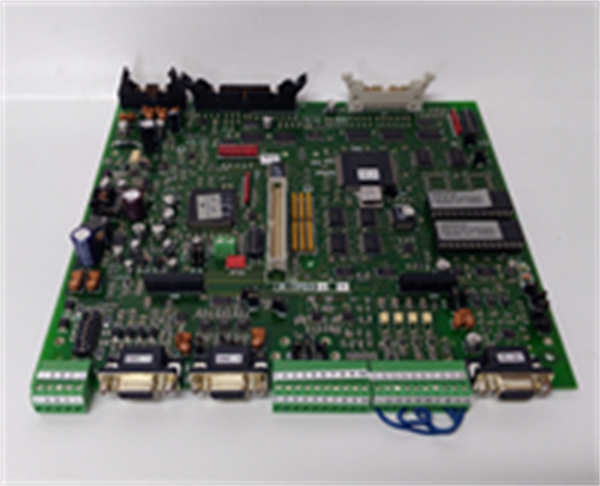

GE R-TPD3 控制电路板 – GE DV-300 直流调速器核心，高效替换件！

描述

GE R-TPD3：这块直流调速器核心控制板卡，是 GE DV-300 系列等经典直流调速器里的“大脑”！它负责运动控制算法执行、I/O信号处理和系统通信。核心功能：高精度电机调速与控制，接口类型：模拟/数字I/O接口，适用平台：GE DC Drive。R-TPD3 GE 专治各种老调速器控制故障、通信中断的“疑难杂症”。

R-TPD3 GE 产品概述

兄弟，你手里的 R-TPD3 GE 模块，是 GE (General Electric) 在工业自动化和运动控制产品线，特别是经典直流调速器（DC Drive）中的一块关键核心电路板。具体来说，它常常被用于 GE 的 DV-300 系列等老一代但生命力极强的直流调速柜中。这块板卡不是什么泛泛之辈，它是整个调速系统的**“灵魂”和“计算中心”**。

R-TPD3 GE 的任务可重了，它内置了高性能的微处理器和控制固件，负责实时运行复杂的数字控制算法。你想想，像钢铁轧机、造纸机这类设备，对电机的速度精度、转矩响应要求多高？全靠这块 R-TPD3 GE 模块来搞定双闭环（Double-Loop Control）甚至多闭环控制。它负责接收来自操作员或上位机（比如分布式控制系统，DCS）的速度设定值，同时处理来自现场编码器（Encoder）或测速发电机的速度反馈信号，并在毫秒级内完成计算，输出精确的控制信号给调速器的功率单元（Thyristor Bridge）。毫不夸张地说，R-TPD3 GE 的稳定性和运算速度，直接决定了你的生产线能否精准、平稳地运行。这就是为什么很多老客户只要一发现R-TPD3 GE 有问题，都得立马找我们要现货、保质量，因为生产耽误不起！

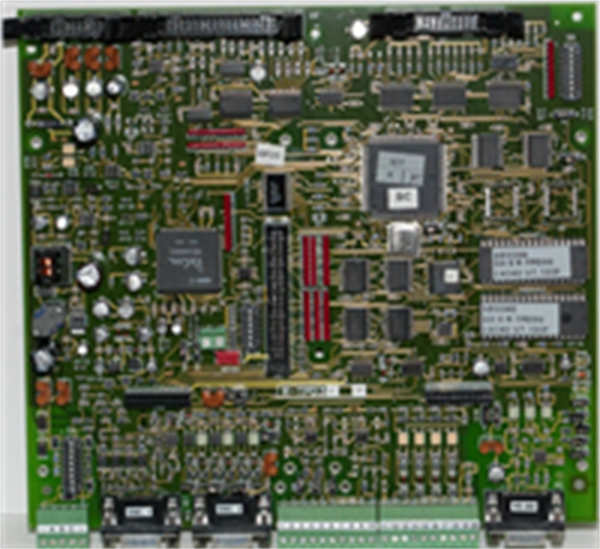

GE R-TPD3

R-TPD3 GE 技术规格

主要特点和优势

老炮儿我跟你说，R-TPD3 GE 这种经典板卡，能让客户一直找货，绝对不是靠花哨的外表，而是靠它实打实的硬核能力。

专为重工业环境设计： R-TPD3 GE 是在那个年代，针对电磁干扰 (EMI) 严重、温度波动大的重工业现场设计出来的。它的电路板布局、滤波设计和信号隔离，都是抗干扰性 (Noise Immunity) 的顶级配置。要知道，调速器旁边就是大电流功率元件，没有这种抗干扰的“金刚不坏之身”，根本玩不转。它能确保在高噪声环境下，速度反馈信号依然能准确无误地被主处理器捕获，这是保证闭环控制 (Closed-Loop Control) 精度的基本前提。

控制算法的精度和速度： R-TPD3 GE 里面跑的控制程序，能提供毫秒级的响应速度。对于一个连续生产线来说，如果调速器的电流环（Current Loop）响应慢了，轻则产品质量波动，重则直接跳闸停机。这块板子能高效运行数字信号处理器（DSP）级别的运算，将速度波动控制在极小的范围内，保证转矩输出的平稳性，尤其在频繁启停和加减速的工况下，优势非常明显。

易于维护和升级： 尽管它是老型号，但 R-TPD3 GE 采用了模块化的插槽式设计，这意味着如果板卡故障，现场工程师可以快速定位并进行热插拔 (Hot Swap) 替换。而且，许多版本的 R-TPD3 GE 还能向下或向上兼容同一系列调速器的历史和更新版本，比如 R-TPD3G 或 R-TPD3GO。这种版本兼容性对我们做备件供应来说简直是福音，对客户来说更是维护成本最低、效率最高的解决方案。无需更换整个调速柜，换块板子就满血复活，省下来的钱可不是一星半点。

Rugged Digital Control for Legacy DC Drives

The R-TPD3 GE is the quintessential Main Control Board powering GE’s robust DC Drive systems, notably the DV-300 series. This module is engineered for unwavering reliability within the extremely harsh electrical environments typical of heavy industry—steel mills, paper machines, and mining operations. It houses the Digital Signal Processing (DSP) core responsible for executing complex, real-time closed-loop control algorithms (current loop and speed loop). Its high computational speed ensures millisecond-level response times and precise motor torque regulation, which is critical for maintaining product quality and operational continuity under dynamic load changes. The design of the R-TPD3 GE features exceptional electromagnetic compatibility (EMC) and noise immunity, vital for accurate sensor feedback processing amidst the high electrical noise generated by the drive’s power section. Furthermore, its modular, hot-swappable form factor significantly facilitates maintenance, allowing for rapid replacement to minimize unplanned downtime—a non-negotiable requirement for mission-critical industrial processes. The continuous demand for the R-TPD3 GE is a testament to its durable design and the long operational life of the legacy GE DC Drive platforms it controls.

应用领域

R-TPD3 GE 是工业流程制造中精确运动控制的中流砥柱。只要是涉及到大功率直流电机驱动、需要高精度速度/转矩控制的，就有它的身影。

冶金工业： 在钢铁厂的热轧和冷轧生产线上，R-TPD3 GE 控制着主轧机、飞剪机、卷取机等设备的电机。它必须确保板带的速度和张力在整个卷取过程中保持恒定，任何波动都可能导致板型缺陷或断带。

造纸和印刷： 在大型造纸机和涂布机的分段传动系统中，R-TPD3 GE 模块用于控制每个驱动段（Sectional Drive）的速度，实现精确的速度同步和张力控制，这是确保纸张质量和连续生产的关键。

港口与起重： 在集装箱起重机（Container Crane）、卸船机等设备中，R-TPD3 GE 用于控制升降、平移和行走机构的直流电机。它保证了负载的平稳启动和停止，尤其是在需要高精度定位和防摇摆的工况下。

电力与能源： 部分电厂或化工厂中的大型鼓风机、水泵、压缩机等辅机，如果采用直流调速，R-TPD3 GE 也扮演着核心驱动控制的角色，保障设备的安全和效率。

相关产品

6KS550N: R-TPD3 GE 的通用或替代部件号，常在采购和维护文档中与 R-TPD3 交叉引用。

R-TPD3G/R-TPD3GO: R-TPD3 GE 的不同版本或升级版本，通常在功能或接口上略有不同，但可以进行兼容性替换。

DV-300 Series Drive: R-TPD3 GE 所属的直流调速器系列，包括各种电流等级和电压配置。

DCF800B/DCS800: ABB 或西门子等品牌的现代数字直流调速器，是 DV-300 系统升级时可以考虑的替代方案。

CCM/GE Fanuc PLC: GE 自身的可编程逻辑控制器（PLC）或通信管理模块，常用于向调速器发送运行指令和监控数据。

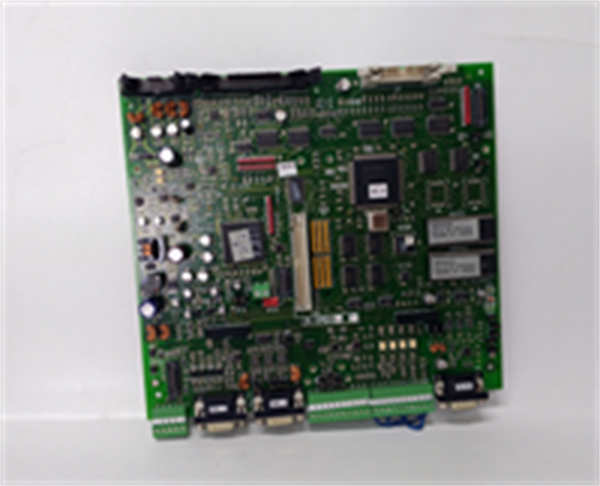

GE R-TPD3

安装与维护

安装前准备: 更换 R-TPD3 GE 模块前，必须遵循GE DV-300 调速器的安全规范，彻底断开所有输入电源，并等待直流母线电压完全放电到安全水平。这个环节，兄弟们千万不能马虎！在插拔 R-TPD3 GE 板卡时，要轻柔、对准，防止金手指受损。最关键的一步是：在新模块安装前，必须将旧模块中的所有参数、配置和固件版本进行完整备份和记录。这些参数是调速器正常工作的**“灵魂配置”，必须确保新装的 R-TPD3 GE 能够准确导入**。

维护建议: 对 R-TPD3 GE 的日常维护，主要是**“眼观六路、耳听八方”。定期检查调速器柜体的散热风扇是否正常工作，确保 R-TPD3 GE 所在区域温度正常**。使用 GE 专用的诊断软件，定期读取和分析 R-TPD3 GE 记录的故障代码、事件日志和波形记录。一旦发现通信错误率或速度波动异常增加，应首先检查 R-TPD3 GE 上的光纤或电缆连接是否松动，以及现场编码器、速度反馈信号的抗干扰屏蔽接地是否完好。
