GE PMC422-LAM D2 串行控制器模块

描述

GE PMC422-LAM D2是一款高性能的八端口串行控制器模块，采用PMC（PCI Mezzanine Card）标准规格设计。该模块是通用电气（GE）及其相关子公司（如Abaco Systems，前身为GE Fanuc Intelligent Platforms的一部分）为工业自动化和嵌入式控制系统提供的一种灵活解决方案，旨在为VMEbus、CompactPCI或其他支持PMC插槽的主板系统集成多个串行I/O通道。

GE PMC422-LAM D2提供八个独立的串行通信端口，每个端口都具备独立的UART（通用异步收发器）和可编程的波特率。其显著特点在于每个端口对都可以独立配置为支持多种串行通信标准，包括RS232、RS422和RS485（全双工和半双工），并通过板载DIP开关或软件进行灵活设置。这使得PMC422-LAM D2能够广泛应用于需要与各种串行设备（如传感器、执行器、HMI、其他控制器、条形码阅读器等）进行数据交换的工业环境。凭借其高通道密度、灵活的配置能力和强大的数据传输性能，GE PMC422-LAM D2模块是构建复杂、高性能工业控制系统，特别是那些对多串行通信和数据处理能力有高要求的应用中不可或缺的组件。

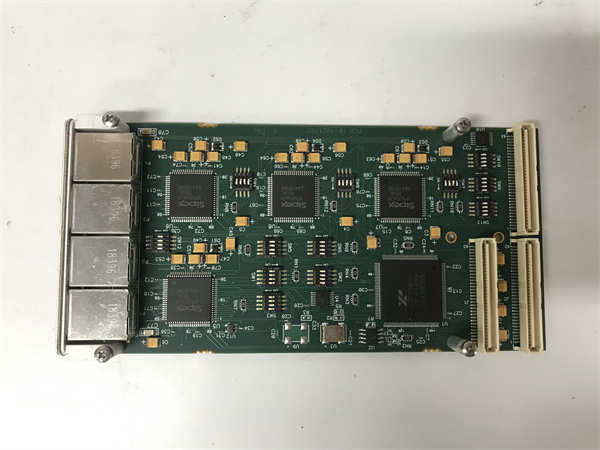

GE PMC422-LAM D2

技术规格

产品型号：PMC422-LAM D2

制造商：GE(通用电气)/Abaco Systems(前身为GE Fanuc Intelligent Platforms)

产品类型：串行控制器模块(Serial Controller Module)/串行I/O模块(Serial I/O Module)

接口类型：PMC(PCI Mezzanine Card)

串行端口数：8个独立通道

串行标准支持：RS232,RS422,RS485(全双工和半双工)

UART类型：8个高性能16C550兼容UART，每通道带64字节RX/TX FIFO

波特率：150 bits/s至6.2 Mb/s(根据所用晶振，典型最高可达921.6 Kbps)

总线接口：PCI bus 2.2目标接口兼容，最高33MHz时钟，32位总线

配置方式：板载DIP开关或软件可编程

附加功能：16位通用定时器/计数器，8个通用输入

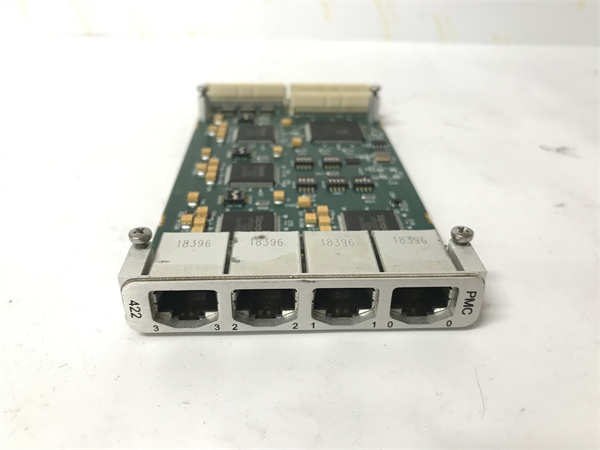

前面板I/O：部分端口可通过前面板RJ45连接器访问(具体取决于版本)

后面板I/O：所有端口可通过后I/O(J4)与PMC I/O模块(PIM422)访问

物理尺寸：PMC标准尺寸

工作环境温度工业级温度范围(具体取决于产品手册，通常为0°C至+55°C或更宽)

主要特点和优势

GE PMC422-LAM D2八端口串行控制器模块凭借其PMC标准设计和多功能串行通信能力，具备以下关键特点和优势：

高密度串行I/O：在单个PMC卡上集成了八个独立的串行通道，最大限度地利用了宝贵的PMC插槽空间，为需要大量串行接口的应用提供了高效解决方案。

广泛的串行标准支持：每个端口对都可独立配置为RS232、RS422或RS485（全双工/半双工），使其能够灵活适应各种不同协议和现场设备的通信需求，减少了对多种专用模块的需求。

高性能UART：采用高性能16C550兼容UART，每通道配备64字节的发送/接收FIFO缓冲区，有效减少了主机处理器的中断开销，提高了数据吞吐量和系统性能。

灵活的波特率：支持从150 bps到6.2 Mbps（或921.6 Kbps）的宽范围可编程波特率，可适应不同速度要求的串行通信设备。

PCI兼容性：完全兼容PCI Bus 2.2标准，支持32位/33MHz操作，确保了与现代工业计算机和总线系统的无缝集成和高效数据传输。

内置定时器/计数器和通用输入：除了串行端口，模块还提供一个16位通用定时器/计数器和八个通用输入，进一步扩展了其功能，可用于时间测量或简单的数字量输入。

易于配置：通过板载DIP开关或软件编程，用户可以方便地设置每个串行端口的通信特性和模式，简化了系统集成和调试过程。

可靠的工业级设计：作为工业级模块，PMC422-LAM D2设计坚固，能够在恶劣的工业环境中稳定可靠地运行，确保了长期稳定的性能。

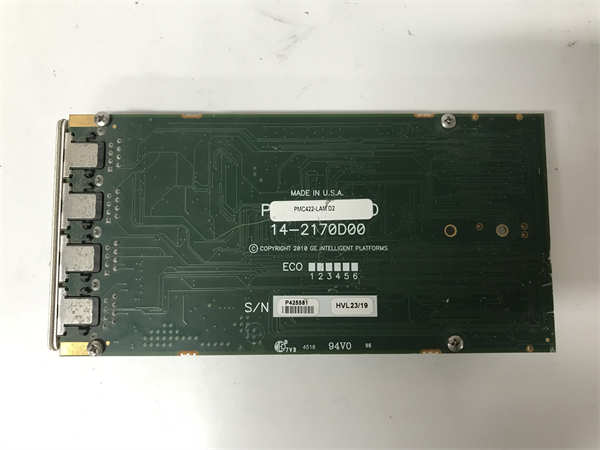

GE PMC422-LAM D2

应用领域

GE PMC422-LAM D2八端口串行控制器模块广泛应用于各种需要多路串行通信和数据处理的工业自动化和嵌入式控制系统：

工业自动化与过程控制：

数据采集系统：连接多个串行传感器、智能仪表和数据采集设备，实现分布式数据采集和监控。

运动控制系统：与伺服驱动器、步进电机控制器等串行接口设备通信，实现多轴运动控制。

人机界面(HMI)集成：连接多个操作面板、条形码扫描仪、打印机等HMI设备，实现数据输入和信息显示。

PLC/DCS系统扩展：作为可编程逻辑控制器（PLC）或分布式控制系统（DCS）的串行I/O扩展，增加其与串行设备的连接能力。

测试与测量：

自动化测试设备(ATE)：在产品测试、质量控制等领域，用于与各种串行控制的测试仪器和设备进行通信。

实验室自动化：控制和数据采集各种实验室仪器，实现实验过程的自动化。

交通运输：

轨道交通：在列车控制、信号系统和车载设备中，用于不同子系统之间的串行通信。

航空航天：在飞行模拟器、地面支持设备等领域，作为串行数据接口。

能源与电力：

配电自动化：与智能电表、继电器、断路器等电力设备进行串行通信，实现配电网络的监控和自动化。

安装与维护

安装前准备：在安装GE PMC422-LAM D2模块之前，务必仔细阅读制造商提供的所有相关技术手册、安装指南和安全规范。确保所有安装人员都经过专业的电子设备安装培训，并严格遵守静电防护（ESD）措施。在进行任何电气连接或操作模块之前，请务必完全断开并锁定相关系统的电源，以防止触电或设备损坏。检查PMC422-LAM D2模块是否有任何物理损坏，并确认其型号与系统设计要求一致。按照主板或机箱手册中的指示，将模块正确插入到PMC插槽中，并确保其与PMC连接器牢固连接。严格按照接线图连接所有串行设备。所有连接必须牢固可靠，并确保所有串行电缆的屏蔽层正确接地，以最大程度地减少电磁干扰。在模块上设置必要的DIP开关（如果适用），以匹配所需的串行通信模式和特性。

维护建议：为了确保GE PMC422-LAM D2串行控制器模块及其所连接的系统的长期可靠运行和最佳性能，建议执行定期的预防性维护规程：定期对模块进行目视检查，查看是否有灰尘积聚、潮湿、腐蚀、电缆磨损或松动、以及连接器腐蚀的迹象。定期使用工业吸尘器或干燥、无绒的布清除模块表面和内部的灰尘和污垢，确保良好的散热和空气流通。检查并紧固所有串行端口的连接螺钉或卡扣。利用系统诊断工具和软件，定期监控串行通信的状态，关注是否有通信错误、数据丢失或设备无响应的情况，以便及时发现并解决潜在问题。定期更新驱动程序（如果制造商提供更新），以获取最新功能和性能改进。
