GE Multilin SR489-P1-HI-A20-E 电动机保护继电器 – 以太网通信，全功能保护核心！

描述

SR489-P1-HI-A20-E GE 的核心功能是多重保护。它不仅具备标准的过电流和短路保护（Phase Overcurrent/Short Circuit），更关键的是其热模型保护（Thermal Model Protection），能够实时根据电机的电流、运行时间、冷却条件等参数，精确计算电机的温升和热容量消耗，防止电机绕组因过热而损坏。型号中的 HI 选项可能表示它具备高阻抗接地故障保护（High Impedance Ground Fault）或用于差动保护（Differential Protection）的高精度电流输入。

凭借其强大的数字信号处理（Digital Signal Processing, DSP）能力，SR489-P1-HI-A20-E 还提供了精确的电能测量（如功率、电能、功率因数）和故障录波（Fault Recording）功能。型号中的 E 明确指出其内置以太网通信接口（Ethernet Interface），这使得它能够轻松集成到现代的SCADA、DCS 或资产管理系统（Asset Management System），支持 Modbus TCP/IP、DNP3 等主流工业协议，实现远程监控和诊断。

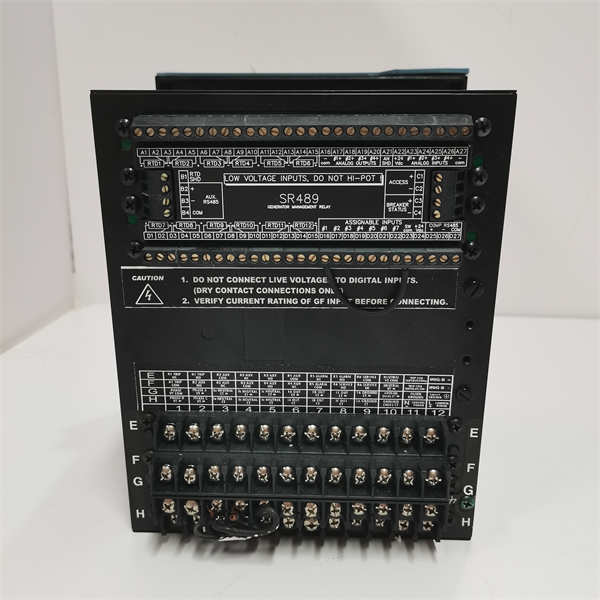

GE SR489-P1-HI-A20-E

主要特点和优势

全面的电动机热模型保护： SR489-P1-HI-A20-E GE 的热模型保护是其最关键的优势。它不像传统的过载继电器只依赖电流延时，而是通过复杂的数学模型来模拟电机的加热和冷却过程。这使得继电器能够根据电机的实际热状态来决定是否跳闸，从而允许电机在安全范围内尽可能地承受瞬态负载，提高了电机的利用率，同时又最大限度地延长了电机寿命（Extended Motor Life）。

高集成度的多功能性： 这块 SR489-P1-HI-A20-E 继电器集成了数十种保护功能，包括但不限于欠压/过压（Under/Over Voltage）、负序电流不平衡（Negative Sequence Unbalance）、堵转/失速（Stall/Locked Rotor）保护，以及精确的启动次数限制（Starts Per Hour Limit）。这种一体化设计（All-in-One Design）取代了多个单功能继电器，简化了机柜接线、减少了占地空间，并提高了保护逻辑的协调性（Protection Coordination）。

高级通信和诊断能力： SR489-P1-HI-A20-E GE 通过内置的以太网接口，提供了高速、可靠的数据传输通道。用户可以远程获取实时测量值（Real-Time Measurements）、事件记录（Event Logs）和故障波形记录（Waveform Records）。这些详细的诊断数据对于分析电机跳闸原因、进行故障溯源（Fault Tracing）以及执行预测性维护（Predictive Maintenance, PdM）策略具有不可替代的价值。

The GE SR489-P1-HI-A20-E Motor Protection Relay is a high-end device built for maximizing motor asset life and operational reliability. Its primary technical advantage is the Advanced Thermal Model, which accurately tracks the motor’s thermal capacity consumption based on complex parameters, ensuring the motor can operate at its full potential without risk of premature winding failure. This feature drastically improves Asset Utilization compared to simple overcurrent protection.

The SR489-P1-HI-A20-E provides comprehensive Multi-Function Protection, including specific functions vital for motor health, such as Negative Sequence Current protection (for phase unbalance detection) and dedicated Ground Fault capabilities, with the HI option potentially supporting specific high-impedance configurations. Furthermore, the embedded Ethernet Communications (denoted by E) facilitates seamless integration into SCADA and DCS networks, offering high-speed access to detailed Event Records and Fault Waveforms, which are essential for timely Fault Diagnostics and maintaining high System Availability.

SR489-P1-HI-A20-E GE 技术规格

应用领域

GE SR489-P1-HI-A20-E 电动机保护继电器广泛应用于所有需要高可靠性、高安全性驱动大型工业电动机的领域。

在石油天然气、石化和化工行业，它被用于保护驱动大型泵、压缩机和风机的电动机。这些电机往往价值高昂，一旦跳闸就会导致生产流程中断。SR489-P1-HI-A20-E 的高精度保护和以太网远程监控功能，确保了这些关键负载的不间断运行和快速故障诊断。

在水/污水处理和电力行业（例如电厂辅机），SR489-P1-HI-A20-E GE 用于保护水泵、循环水泵、引风机/送风机等关键设备。其全面的保护功能，特别是对负序不平衡的监测，能有效应对电网质量波动对电机健康的影响。同时，在冶金、矿业等需要大功率电机驱动轧机、破碎机的重工业领域，这款继电器的高可靠性和集成控制功能（如接触器控制和转速测量）也使其成为不可或缺的保护设备。

相关产品

SR489-P1-HI-A20-E GE 继电器是 GE Multilin 保护家族的一员，以下是与其相关联的其他产品：

SR469：GE 的输电线保护或通用馈线保护继电器，与 SR489 形成互补。

SR750/SR760：GE Multilin 的变压器/发电机保护继电器，用于更高电压等级的主设备保护。

SR489-P2-LO-A10-E：SR489 系列中，不同电源（P2）、低阻抗输入（LO）和不同辅助功能（A10）的型号，但核心功能相似。

MiCOM P241：施耐德（Schneider Electric）的电动机保护继电器，是 SR489 的主要竞争对手。

UR 系列：GE Multilin 的通用继电器系列，功能更全面，通常用于更高要求的系统集成。

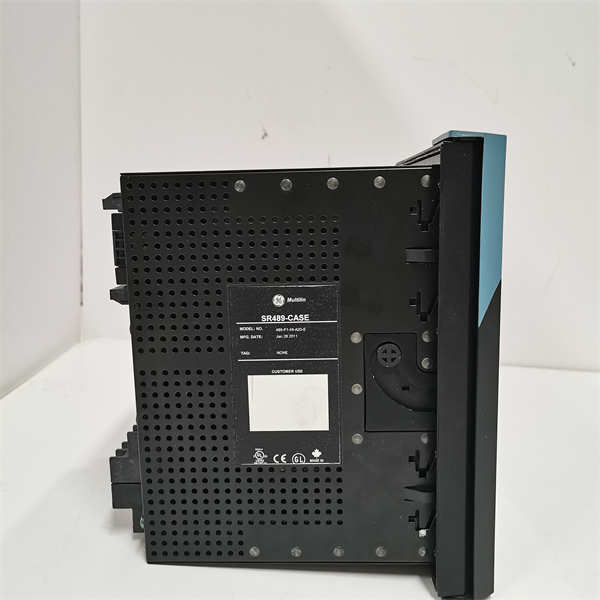

GE SR489-P1-HI-A20-E

安装与维护

安装前准备： SR489-P1-HI-A20-E GE 继电器的安装要求严格的接线和配置。 在物理安装上，必须将其正确嵌入开关柜或控制面板，并确保其保护 CT（电流互感器）和 PT（电压互感器）的二次侧接线、电源输入以及跳闸出口触点（Trip Contacts）的接线准确无误。 CT 极性绝对不能接反，否则会导致保护误动作或无法正确测量。 在软件配置上，必须使用 GE 的专用软件（如 EnerVista Suite），输入电机的额定参数、热模型常数、负荷曲线，并正确设置保护定值和以太网 IP 地址。

维护建议： SR489-P1-HI-A20-E GE 的维护核心是定期的保护功能测试和数据分析。 建议周期性地进行模拟量注入测试（Secondary Injection Test），验证继电器的保护定值（Set Points）和动作时限是否符合保护配合要求。
